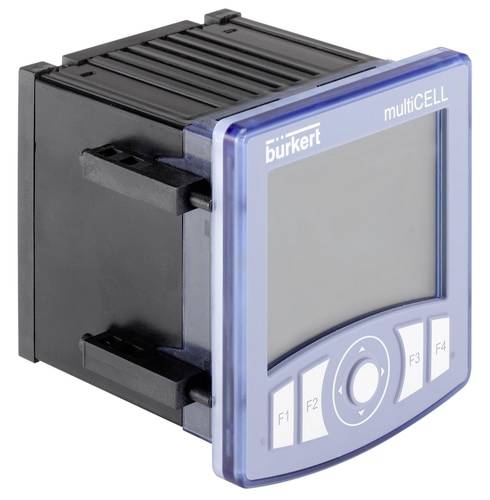

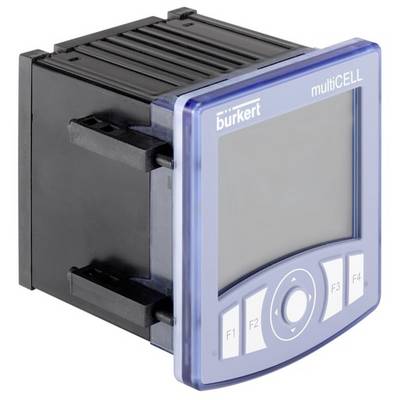

Bürkert 8619 multiCELL PID Termostat Pt100, Pt1000 Analog ström, Transistor (L x B x H) 112 x 112 x 107 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Termostat
Termostat typ
PID
Driftspänning
24 V/DC
Utgångar (termostat)
Analog ström
Transistor
Sensortyp
Pt100
Pt1000
Datablad (PDF)
1 Styck
Antal
Toal (15 752,00 kr / stycken)
15 752,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Temperaturregulator
- Flexibel analys och flödesgivare Intuitiv drift av analoga och digitala insignaler Stor grafisk display med justerbar bakgrundsbelysning datalogger via SD-kort möjlig Inklusive PID
Tekniska specifikationer
- Driftspänning ("Supply"): 12 - 36 V DC, filtrerad och reglerad
- Effektförbrukning: Max. 1,6 VA
- Uteffekt ("PWR OUT") 12 - 36 V DC, maximalt 1,8 A.
- Digitala ingångar 2 x D1, 2 x D2x2: Spänning 0 - 36 V DC, ingångsimpedans 3 kΩ, omkopplingsaxel: V(on) = 5 - 36 V DC, V(off) < 2 V DCC; frekvens: 0,5 till 2500 Hz galvanisk separering; skyddad mot DC-polvändning och spänningstoppar
- Analoga ingångar AI1, AI2: Anslutnings-vis valfri sänka eller källa, galvaniskt separerade, ström: Område 0/3,5 - 22 mA, max. spänning 36 V DC, impedans 50 Ω, upplösning 1,5 µA, spänning: Område 0 - 5/10 V DC, max. spänning 36 V DC, 110 kΩ, upplösning 1 mV, fel: ± 0,25 % av mätvärdet
- Digitala utgångar DO1, DO2 - transistor: NPN eller PNP, beroende på anslutning, galvanisk separering, skyddad mot kortslutning, max. 36 V DC, max. 700 mA vid endast en transistorutgång, 1 A max. i summa, om båda transistorutgångarna används, frekvens: Max. 2000 Hz
- Analog utgång AO1, AO2: 4...20 mA, sänka eller källa beroende på anslutning, galvanisk separering, skyddad mot DC-polvändning, max. slingresistans; 1100 Ω vid 36 V DC, 610 Ω vid 24 V DC, 100 Ω vid 12 V DC
- Minneskort: Typ SD (Secure Digital), kapacitet: Max. 2 GB, filsystem: FAT16
- Omgivningstemperatur -10 °C till +70 °C begränsad till 0 °C till 70 °C om ett minneskort används, lagring -20 °C till +70 °C.
- Relativ luftfuktighet ≤ 85 %, ej kondenserat
- Skyddsklass IP65 (montering i kopplingsskåp), IP 20 (montering i kopplingsskåp), NEMA 4X (montering i kopplingsskåpets insida), NEMA 4X (montering i kopplingsskåpets dörr på framsidan)
- Standarder och riktlinjer - EMC: EN 61000-6-2, en 61000-6-3, vibration/stötar: EN 60068-2-6/en 60068-2-27
- Typ av produkt
Termostat
- Typ
8619 multiCELL
- Termostat typ
PID
- Driftspänning
24 V/DC
- Utgångar (termostat)
Analog ström
Transistor
- Antal analoga utgångar
2
- Antal transistorutgångar
2
- Mått.
(L x B x H) 112 x 112 x 107 mm
- Höjd
107 mm
- Längd
112 mm
- Bredd
112 mm
- Sensortyp
Pt100
Pt1000
- Tillverkarnr.
564382
- Utförande
Flödesmätning huvudkretskort, ingångsmodul och PID-reglering
- Monteringssätt
Frontfäste
- Vikt
0.772 kg
- Gränssnitt
SD-kortläsare
Dokument & nedladdningar
Datablad
Datablad 625797 Bürkert 8619 multiCELL PID Termostat Pt100, Pt1000 Analog ström, Transistor (L x B x H) 112 x 112 x 107 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 625797 Bürkert 8619 multiCELL PID Termostat Pt100, Pt1000 Analog ström, Transistor (L x B x H) 112 x 112 x 107 mm
Beskrivning
Observera, denna text är maskinöversatt.
Den multifunktionella sändare / controller typ 8619 för panelaggregat har en direkt anslutningsmöjlighet för de flesta flöde, pH / O.R.P. och ledningsförmåga sensorer. Det är den idealiska instrument för mätning upptäckt och kontroll samt för dosering. Han har en stor grafisk display med justerbar bakgrundsbelysning och knappar för funktioner och navigering av markören. Toppmoderna styralgoritmer säkerställa optimal processtyrning. Enheten med ytterligare ingångsmodulen är utrustad med en PID-reglering. Den typ 8619 och dessutom har en datalogger.
Den multifunktionella sändare / controller typ 8619 för panelaggregat har en direkt anslutningsmöjlighet för de flesta flöde, pH / O.R.P. och ledningsförmåga sensorer. Det är den idealiska instrument för mätning upptäckt och kontroll samt för dosering. Han har en stor grafisk display med justerbar bakgrundsbelysning och knappar för funktioner och navigering av markören. Toppmoderna styralgoritmer säkerställa optimal processtyrning. Enheten med ytterligare ingångsmodulen är utrustad med en PID-reglering. Den typ 8619 och dessutom har en datalogger.
Version
- Installation bostäder för 92 x 92 mm utskärning
- Kapslingsmaterial, fästelement: PPO
- Tätning: silikonhöljet, inspektionsfönster: polykarbonat
- Ytskikt: Silikongummi
- bakplatta: 304 rostfritt stål
- Skruv: 316
- Kontakt: PBT
- Kontakt: kopparlegering pläterad
- LC grafisk display, bakgrundsbelyst i blått; 128 x 168 bildpunkters upplösning; Språk: tyska, engelska, franska
- Tangentbord: 4 funktionsknappar [F1] [F2] [F3] [F4] för dynamiska funktioner en navigeringsknappen [↑] [↓] [→] [←] markörrörelser
- datalogger upp till 16 olika värden
- sensor bildskärm: visning och granskning av direkta sensoravläsningar
- realtids~~POS=TRUNC
- modulplatser: 5 (expanderbara i Bürkerts fabrik)
- Elanslutning: kontakt
- Rekommenderad kabel: skärmad kabel, fast H05 (07) VU - 0,2 till 1,5 mm², flexibel H05 (07) VK - 0,2 till 1,5 mm, 0,2 till 1,5 mm med metallhylsa, med beslaget med plasthylsa 0,2-1,5 mm²
Tips
Modulen kan endast byggas ut i ett kontorsverk.
