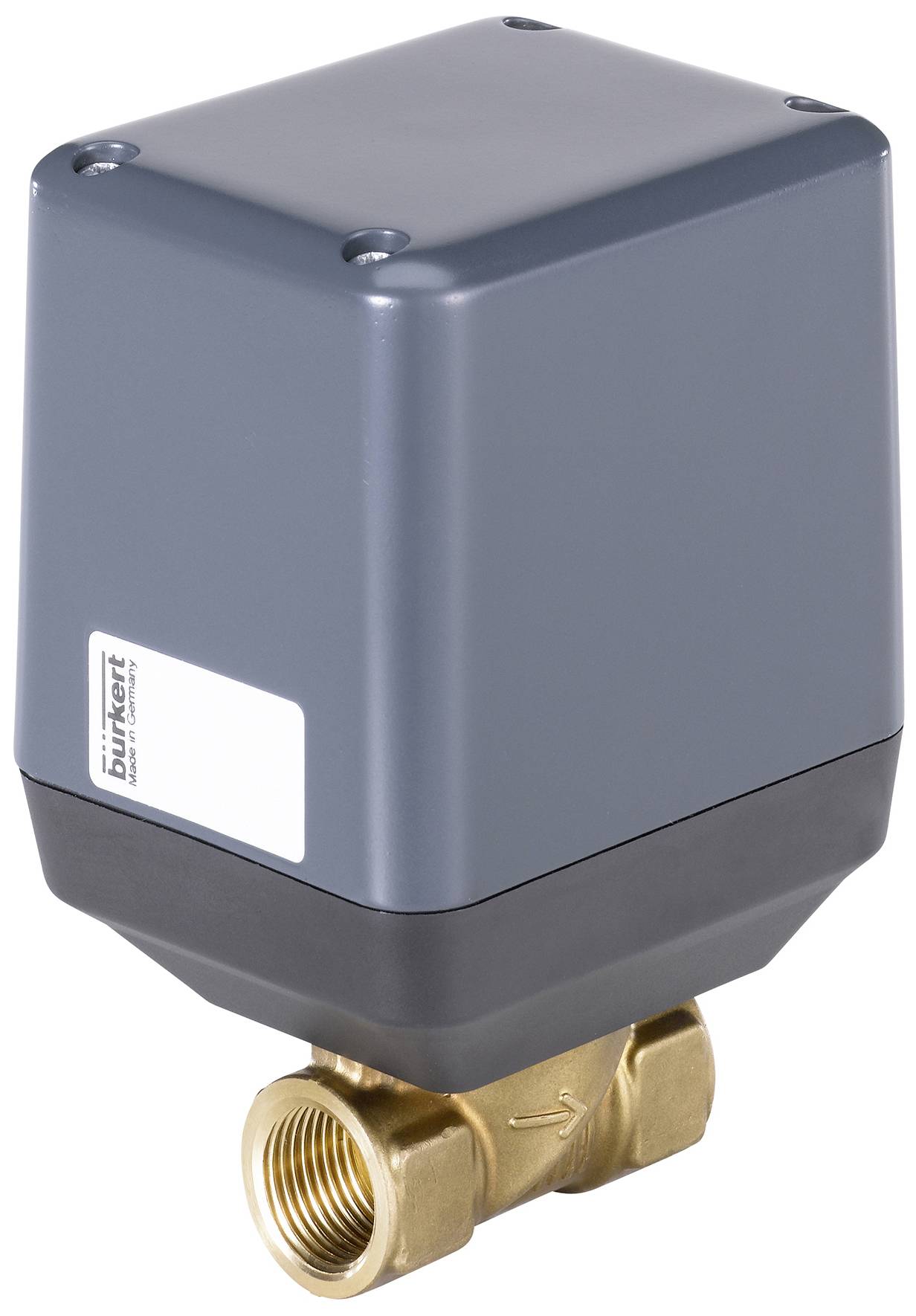

Bürkert 269244 Proportionell tryckreglerventil 3285 G 1/2 Nominell bredd 8 mm Kapslingsmaterial Polykarbonat Tätningsmat
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (6 312,00 kr / stycken)
6 312,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Tryckluftsventil
- Drivning ej mediaberöring
- Enastående inställningsområde och snabb reaktionstid
- Låg elektrisk effektförbrukning
- Nominell anslutning DN 15...25
- Varianter: Standard, ställregulator, processregulator
Tekniska specifikationer
- Drivning - material: PC (polykarbonat)
- Drivning material 2: PPS (polyfenylensulfid)
- Tätningsmaterial - sätestätning material: Oxidkeramik/FKM
- Tryck & temperatur - temperatur medium min: 0 °C.
- Tryck & temperatur - medium temperatur max: 70 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 60 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - nominellt tryck max. 6 bar.
- In- /utgångar - in- /utgångar: 1 analog ingång + 1 binär utgång
- In-/utgångar - ingång 1 typ analog ström: 4-20 mA
- In- /utgångar - binärutgång 1: Ventil aktiv
- Elektrisk anslutning - elektrisk anslutning 1 typ: Kontakt - M12
- Elektrisk anslutning – elektrisk anslutning 1 antal kontakter: 8 ST
- Elektrisk anslutning – elektrisk anslutning 1 typ: hane
- Funktioner: Reglerventil
- Funktioner - nödåterställning: Nej
- Funktioner - elektrisk funktion: Ställ
- Enhetsegenskaper - produktundergrupp: Kompaktventiler
- Enhetsegenskaper - huvudventil funktionsprincip: Skivventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- Nominell bredd (kV värde) - kV värde (vatten): 1,8 m3/h.
- Nominell bredd (kV värde) - minsta sätesbredd: 8 mm (5/16")
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning material: Mässing
- Process-/ledningsanslutning - ledningsanslutning 1 nominell bredd: 1/2"
- Process-/ledningsanslutning - ledningsanslutning 1 norm: G.
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) - elektrisk effektförbrukning min.: 1 W.
- Spole (Kern) - elektrisk effektförbrukning max. 12 W.
- Spole (Kern) - termisk isoleringsklass på drivningen: A.
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Typ av produkt
Proportionell tryckreglerventil
- Driftspänning
24 V/DC
- Kapslingsmaterial
Polykarbonat
- Anslutningstyp
G 1/2
- Drifttryck (max.)
6 bar
- Drifttemperatur
0 °C (min)
- Min. drifttemperatur
0 °C
- Strömeffektförbrukning
12 W
- Tillverkarnr.
269244
- Driftstryck (min.)
0 bar
- Tätningsmaterial
FKM
- Medietemperatur, intervall
0 till 70 °C
- Max. medietemperatur
70 °C
- Min. medietemperatur
0 °C
- Medium
Neutrala medier
- Nominell bredd
8 mm
- Referens-input
4-20 mA
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Direktverkande
- Kv-värde
1.8 m³/h
Dokument & nedladdningar
Datablad
Datablad 3047216 Bürkert 269244 Proportionell tryckreglerventil 3285 G 1/2 Nominell bredd 8 mm Kapslingsmaterial Polykarbonat Tätningsmat
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047216 Bürkert 269244 Proportionell tryckreglerventil 3285 G 1/2 Nominell bredd 8 mm Kapslingsmaterial Polykarbonat Tätningsmat
Beskrivning
Den direktverkande motorventilen av typ 3285 lämpar sig för dosering av vätskor och gaser i slutna eller öppna reglerkretsar. Ventilen drivs av en stegmotor. Den integrerade elektroniken underlättar processintegrering avsevärt, ytterligare styrmoduler behövs inte. För att hålla en viss ventilöppning behöver motorn ingen energi. Denna egenskap kan minska energiförbrukningen för en anläggning drastiskt och göra den effektivare.
Typ 3285 finns som standard ON/OFF eller proportionalventil, som variant med inbyggd reglerkontroll, samt som variant med inbyggd processregulator.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Typ 3285 finns som standard ON/OFF eller proportionalventil, som variant med inbyggd reglerkontroll, samt som variant med inbyggd processregulator.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
