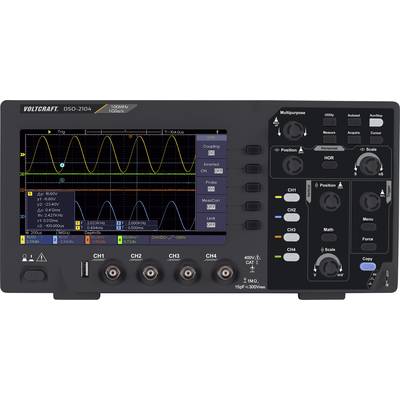

Ett oscilloskop-display visar vågdiagram i flera färger, med axeletiketter och data i MHz. Till vänster finns fyra ingångskanaler.

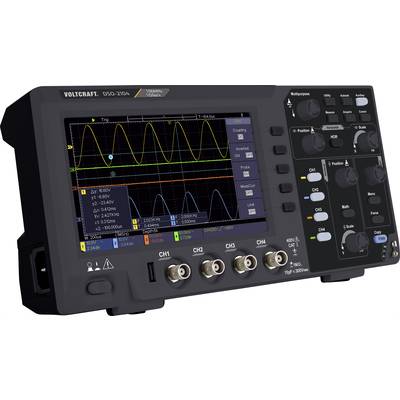

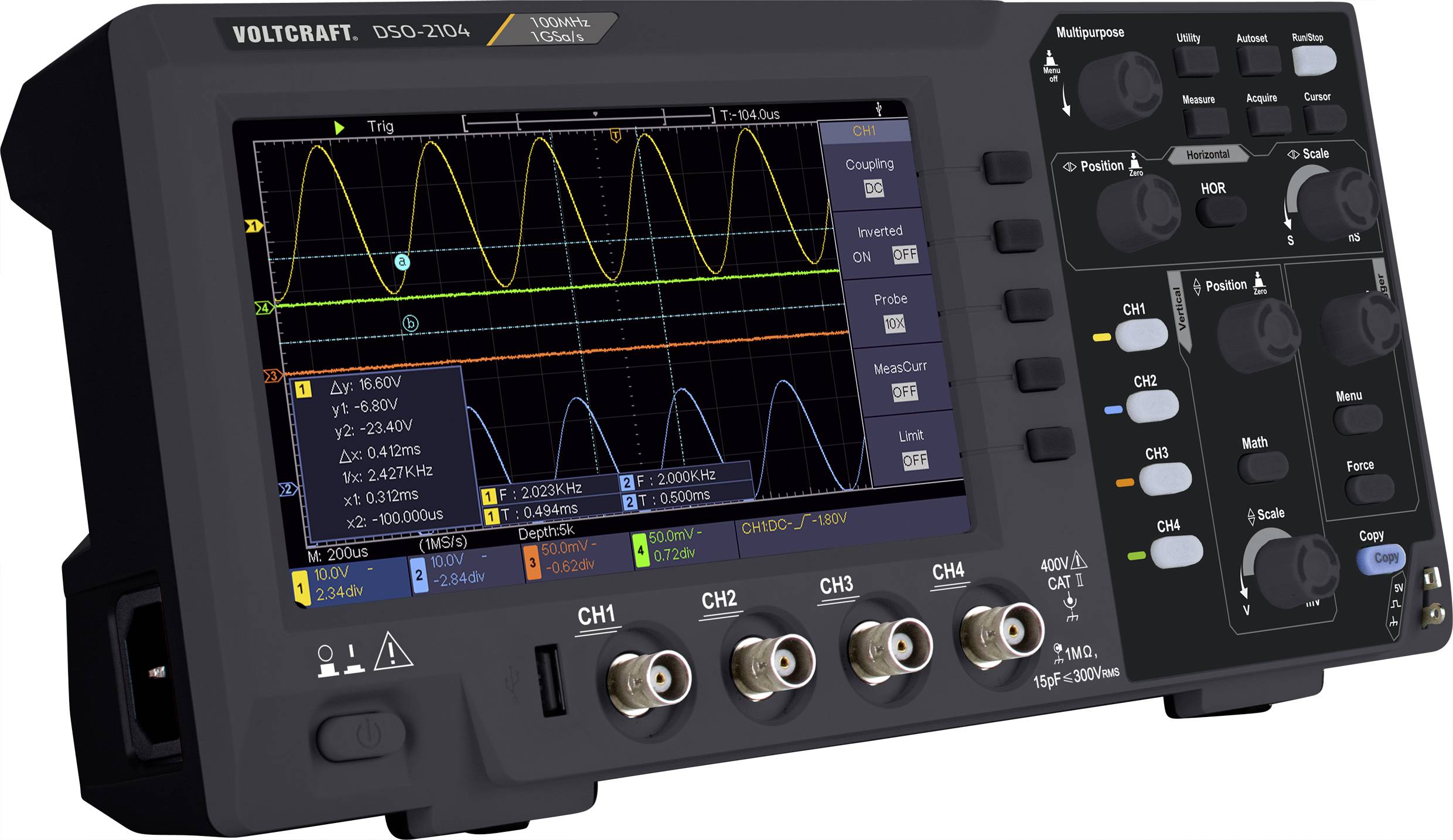

Oscilloskop med sju tum stor skärm som visar två gula och blå sinusvågor. Manöverknappar och anslutningar på framsidan.

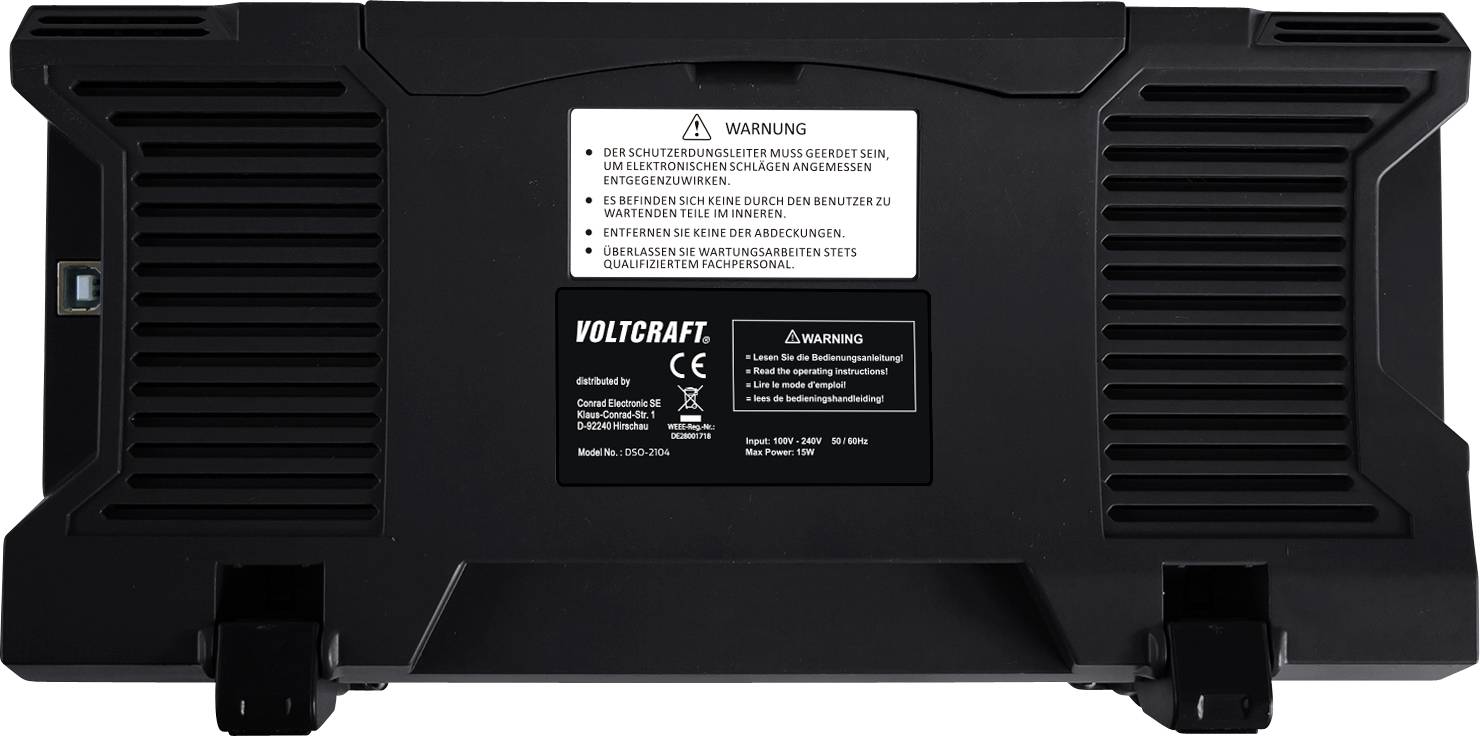

Baksidan av en Voltcraft-enhet med ventilationsöppningar och säkerhetsvarningar, inklusive användning endast av fackkunnig personal.

En stavmixer sedd från sidan med flera reglage. Apparaten verkar kompakt och funktionell, lämplig för mixning.

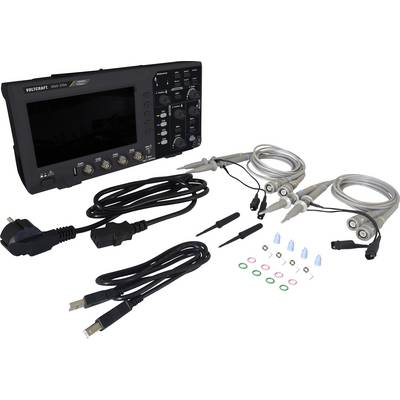

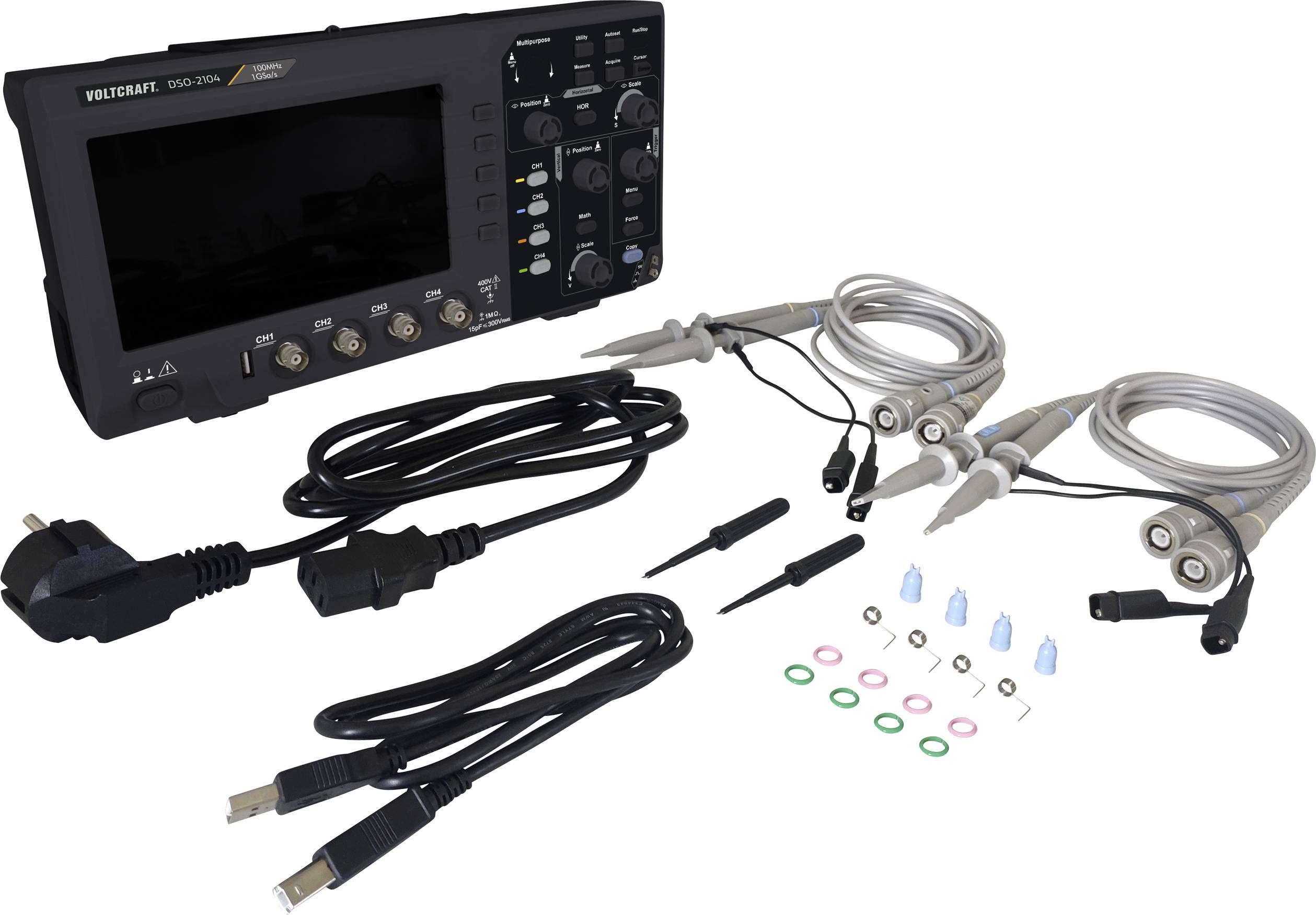

Ett oscilloskop med tillbehör. Man ser huvudenheten med flera anslutningskablar, mätprober, ett nätkabel och små färgade markeringar.

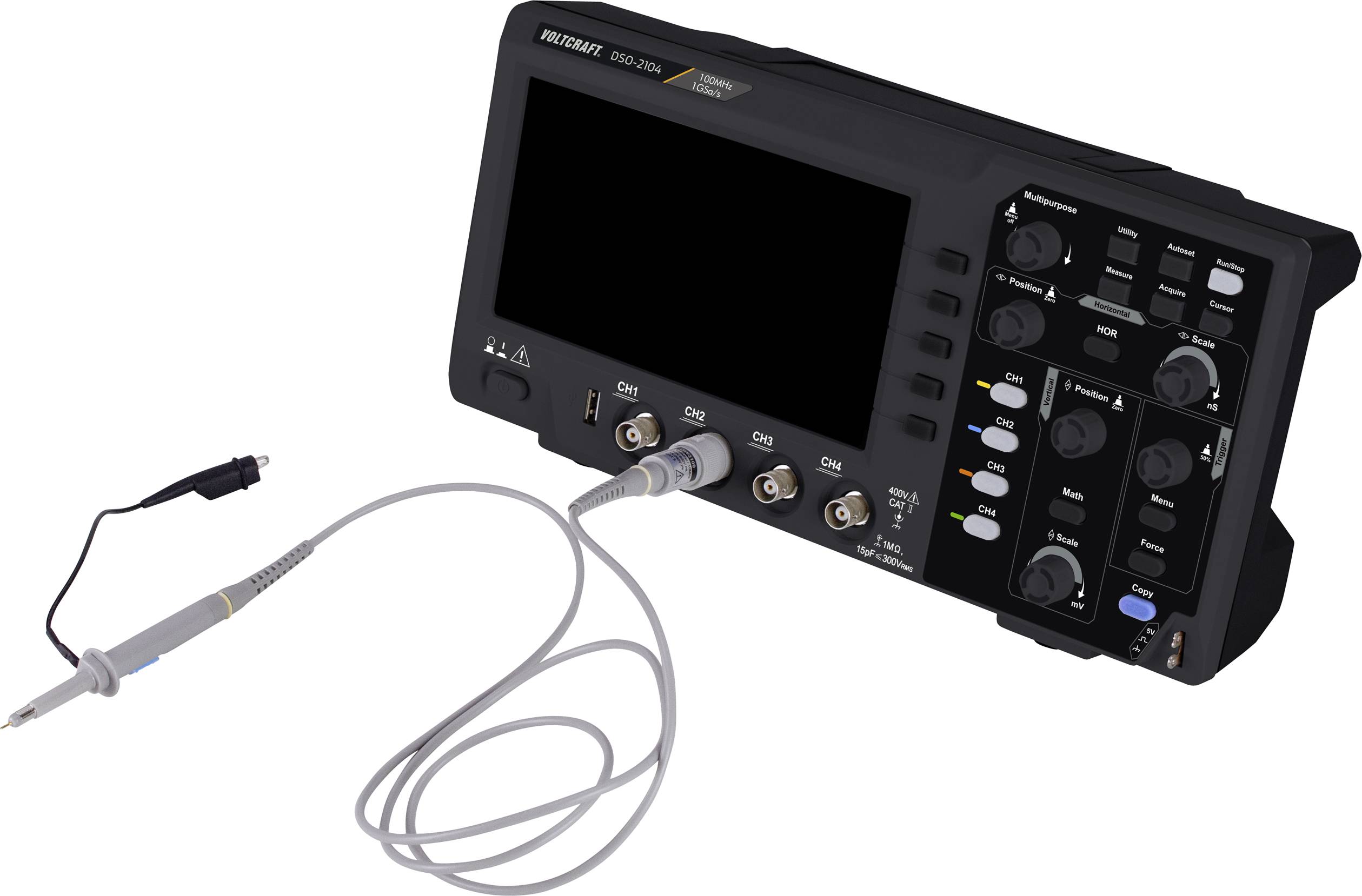

Elektroniskt oscilloskop med digitalt display och manöverknappar. Mätsond med kabel är ansluten. Enhet för signalövervakning.

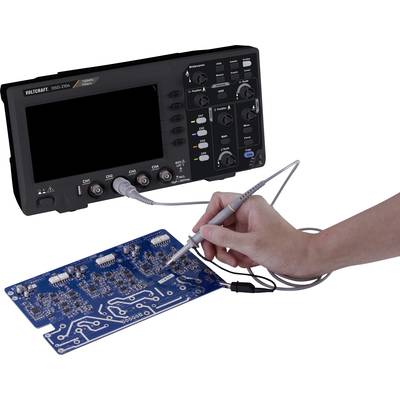

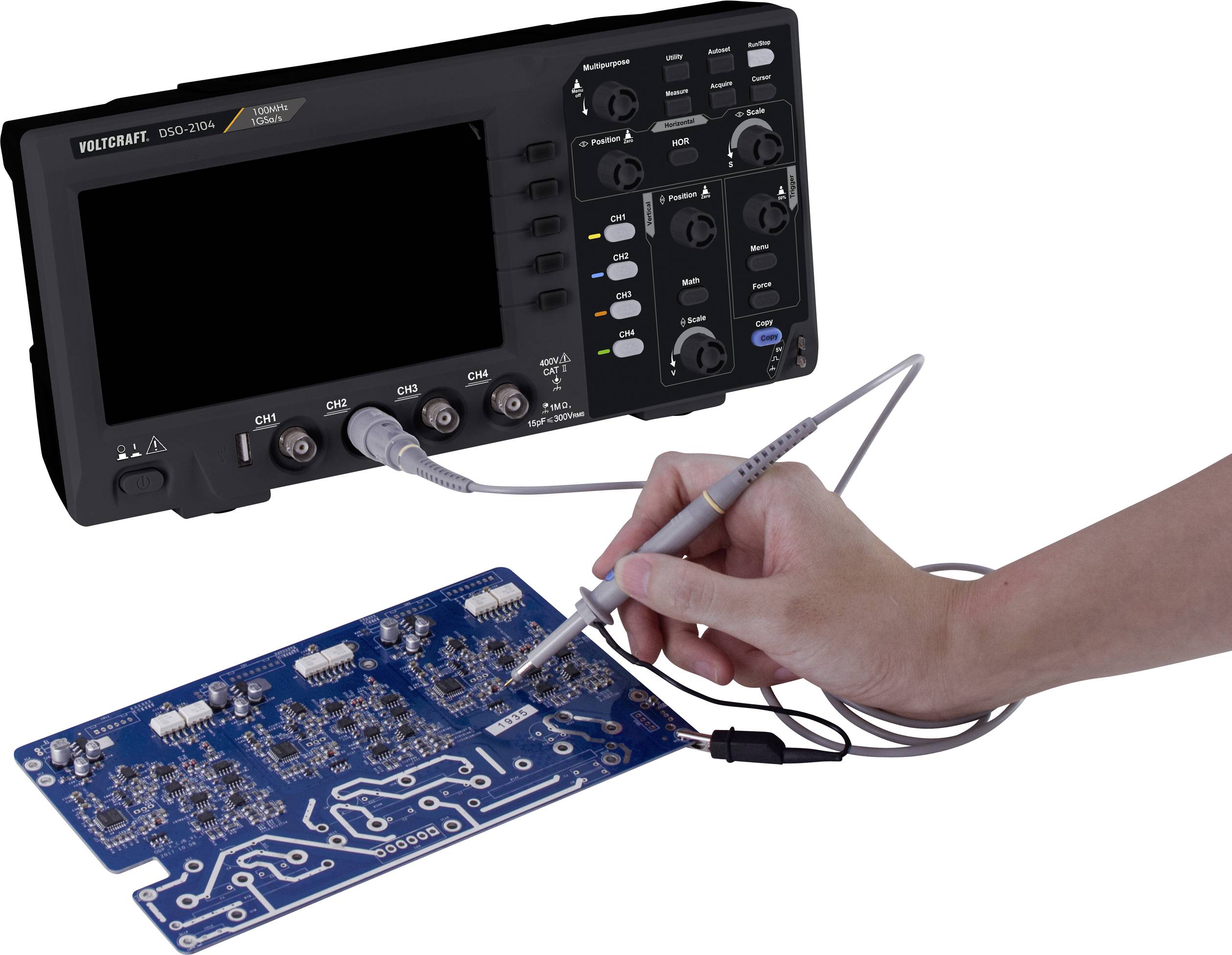

En digital oscilloskop mäter signaler på en blå krets. En hand håller en mätsond som är ansluten till kretsen.

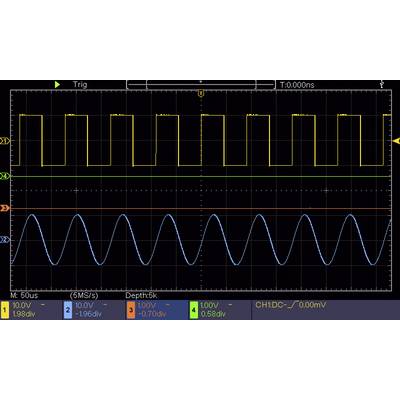

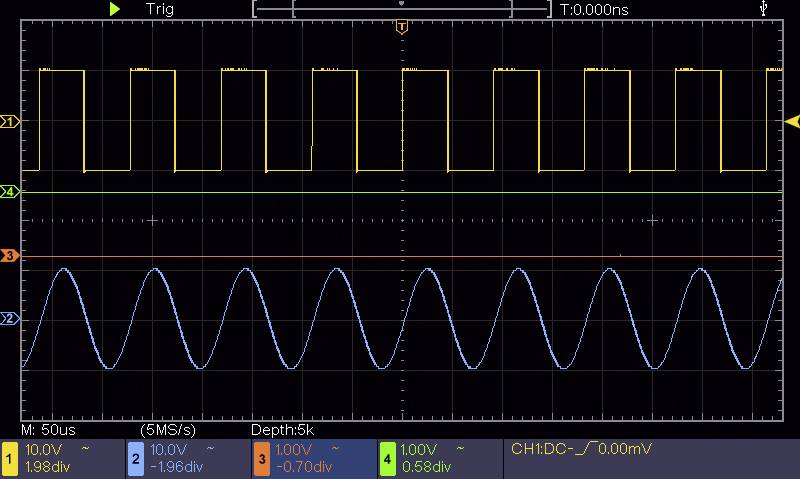

Oscilloskopskärmen visar två signaler: En gul fyrkantvåg överst och en blå sinusvåg undertill, med axelmarkeringar.

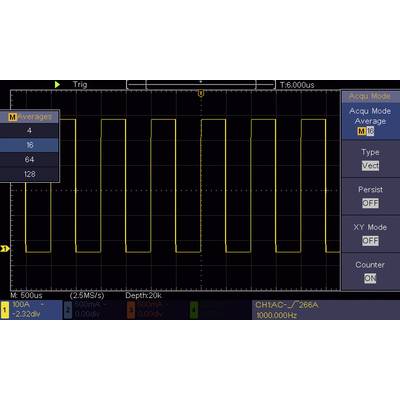

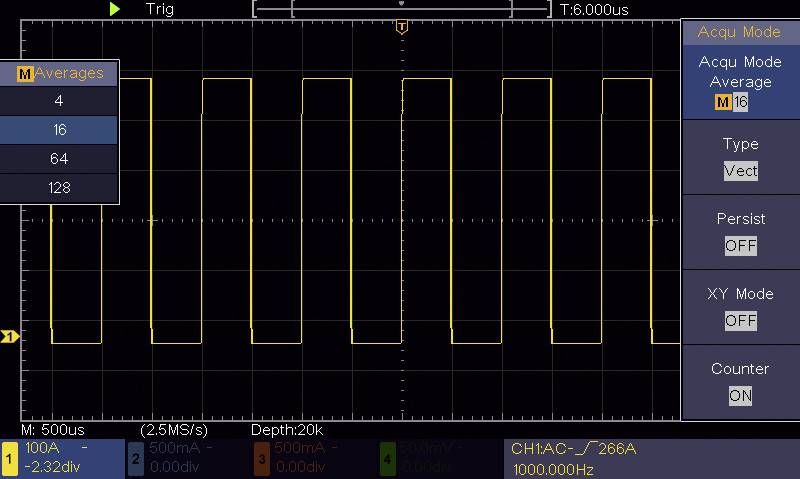

Ett oscilloskopbild visar en rektangulär signal med jämna hög- och lågfaser. Värdena till vänster är valmöjligheter för genomsnittsbildningar.

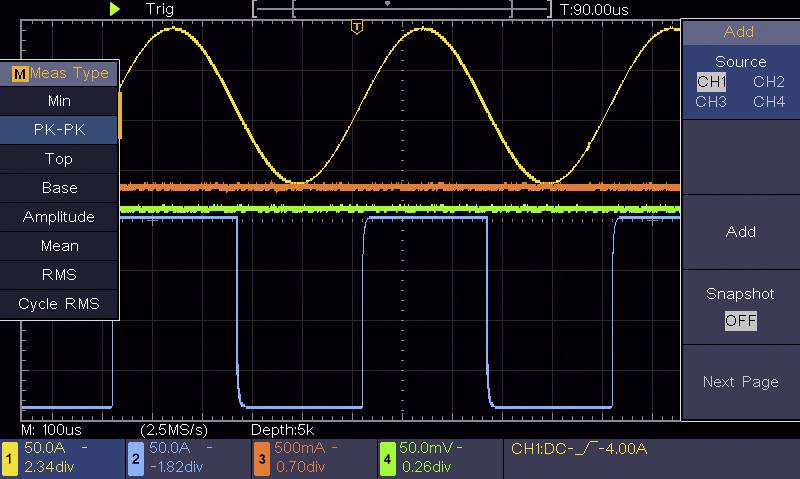

Oscilloskop-vy med fyra vågformer. Gula, gröna, blå och orange kurvor visar spännings- och strömförlopp. Meny för val av mätparametrar till vänster.

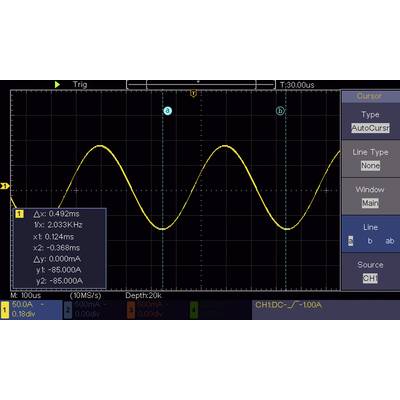

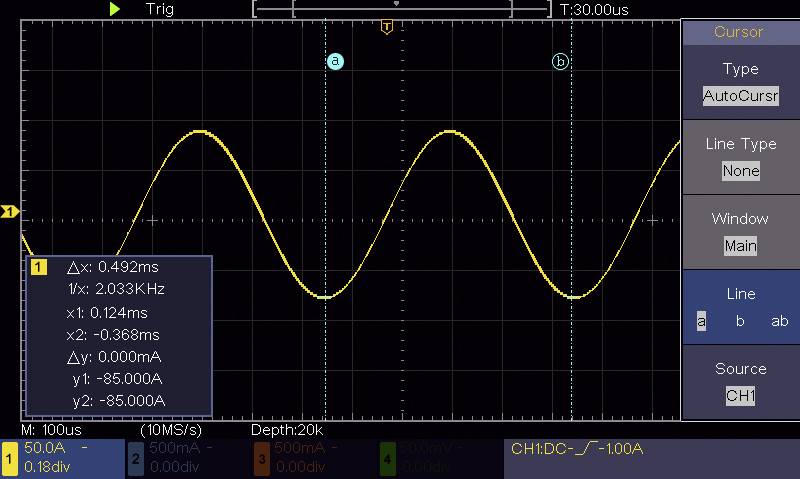

Oscilloskop-displayen visar en gul sinuskurva. Mätvärden: Δx: 0,493 ms, f: 2,033 kHz, yt: -85,000 mA, y2: -85,000 mA.

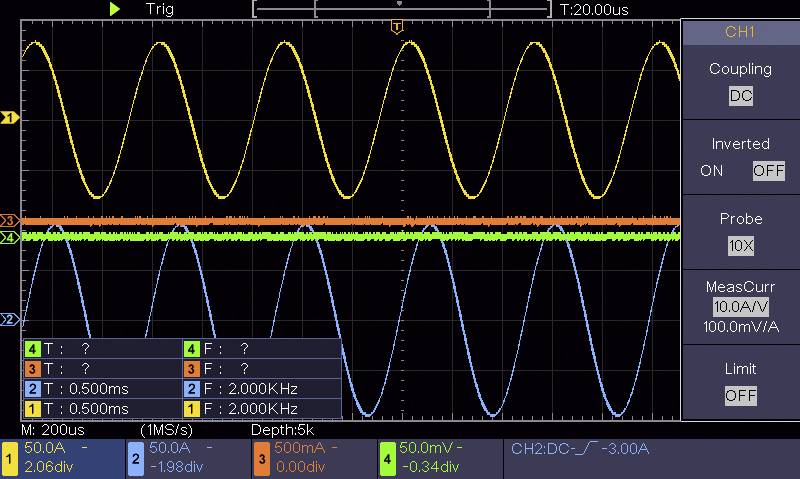

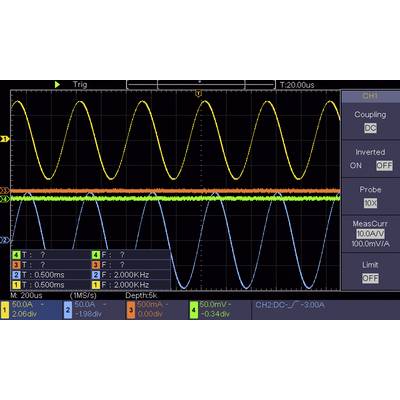

Ett oscilloskopbild visar fem vågformiga signaler som representeras i olika färger: gul, grön, röd, blå och cyan. De horisontella tids- och vertikala spänningsaxlarna är synliga.

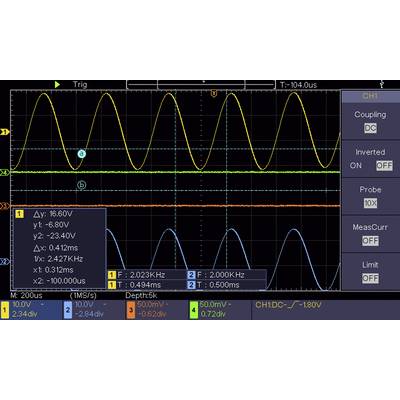

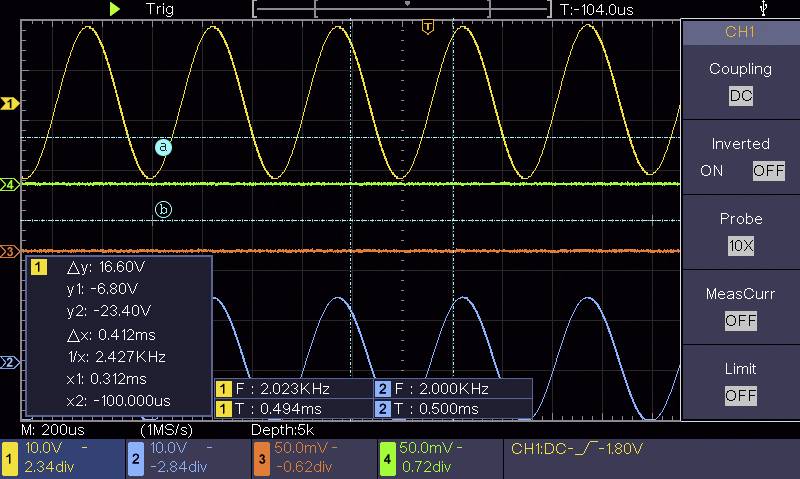

'Oscilloskopskärmen visar två sinusvågor i olika färger och amplituder. Frekvenser: 2,023 kHz och 2,000 kHz. Delta Y-värde: 16,60 V.'

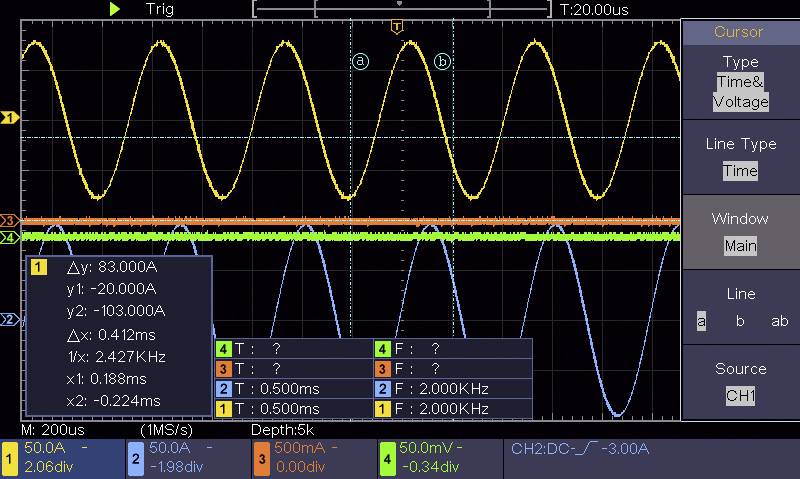

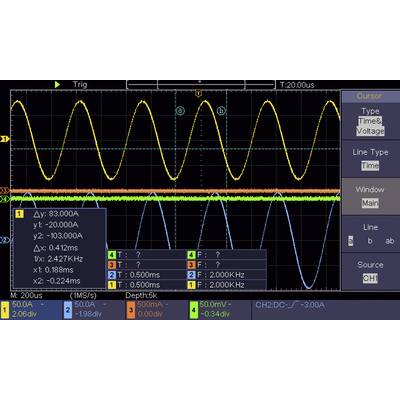

Oscilloskopskärmen visar flera signalvågsformer med differentialmätningar i tidsdomänen och spänningsvärden.

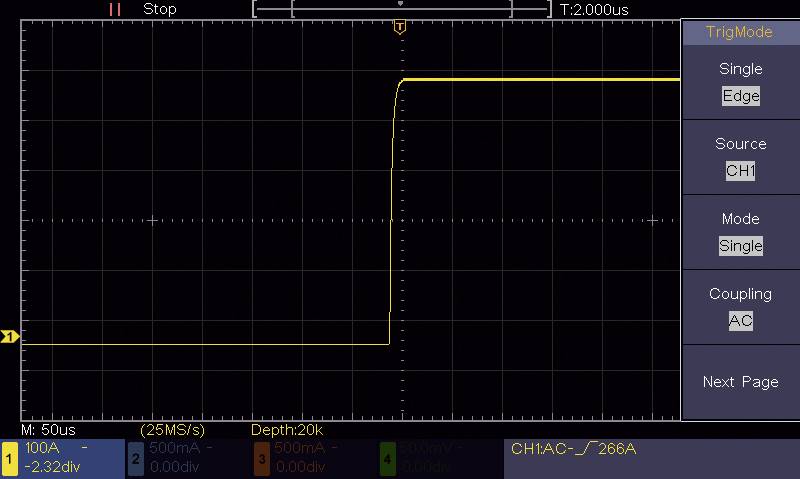

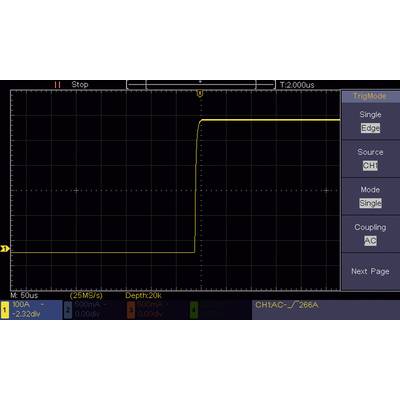

Oscilloskopskärmen visar en gul spänningskurva med en snabb ökning vid 50 mikrosekunder. Triggningsläge: Enkelskott.

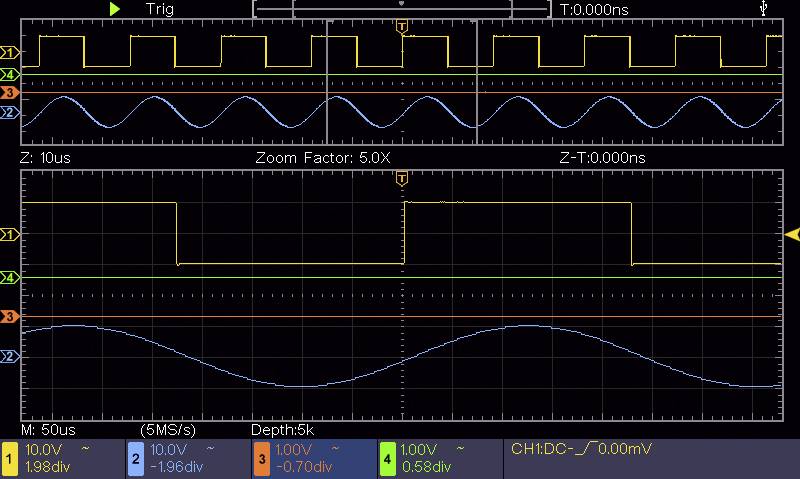

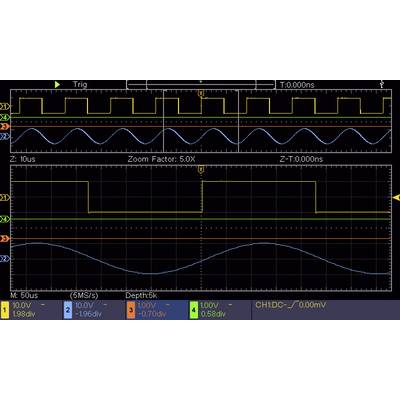

Oscilloskopbild: Rektangulära vågor ovanför, sinusvåg nedanför. Tids- och spänningsaxlar visar signalförloppet. Zoomfaktor 5X.

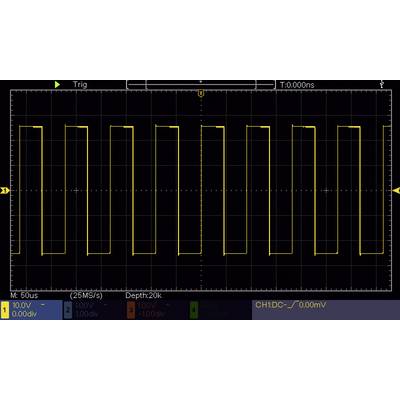

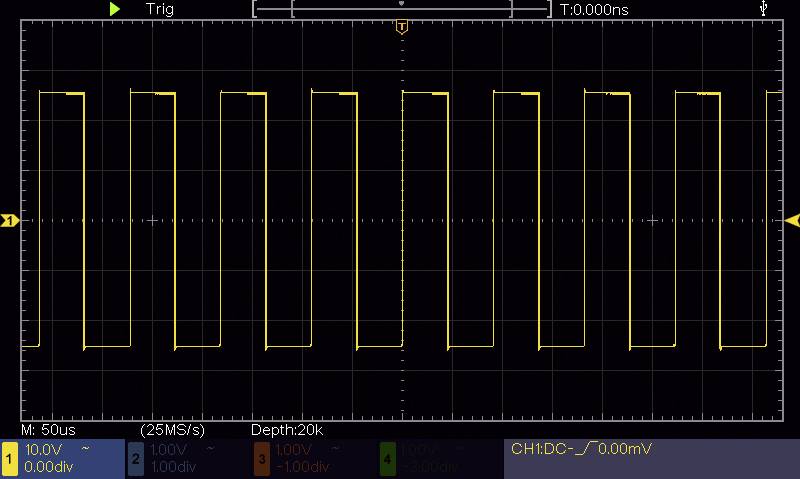

Bild av en oscilloskopskärm med en jämn rektangulär vågform med konstant nivå. Tidsaxeln visar 5 µs.

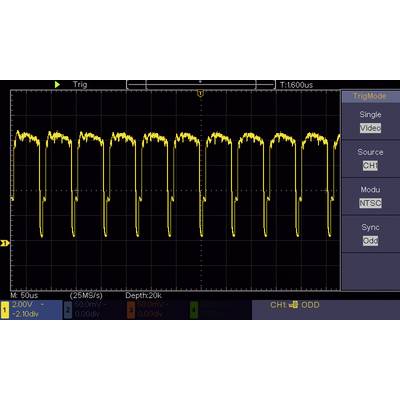

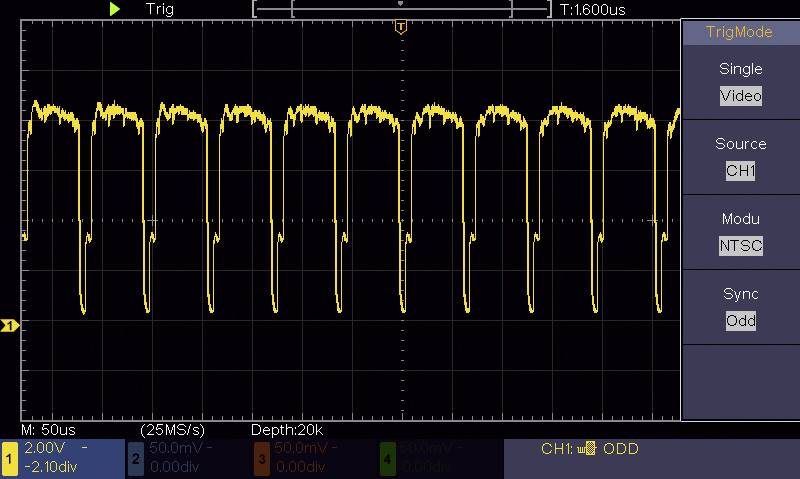

'Oscilloskopskärm visar NTSC-videosignal. Gul vågform visar periodiska impulser med synkroniserade toppar. Axel: 2,00V/Div, 50,0us/Div.'

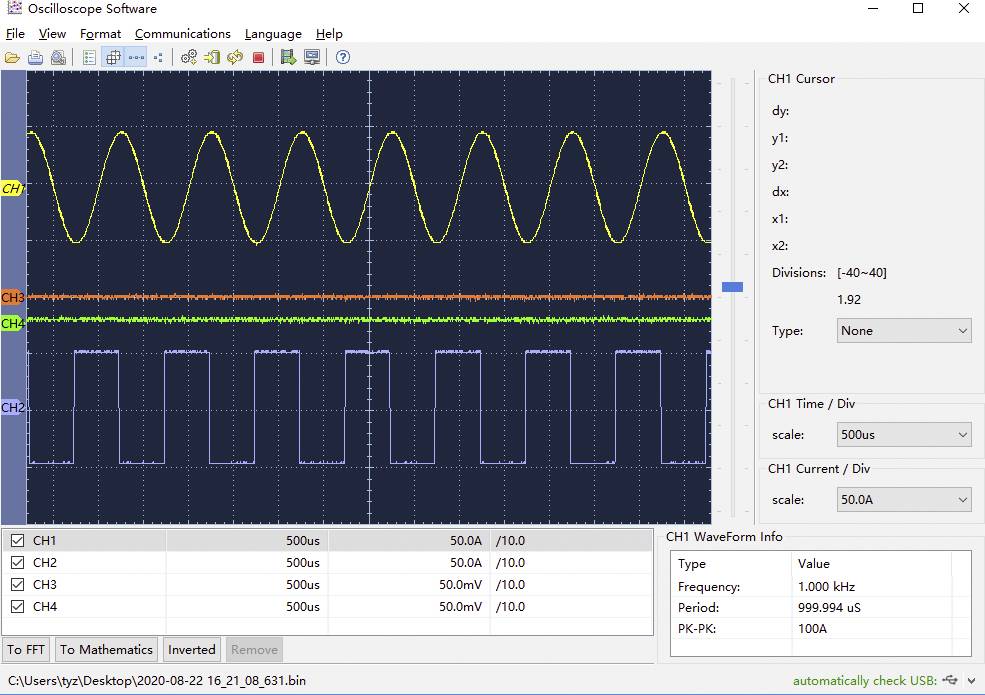

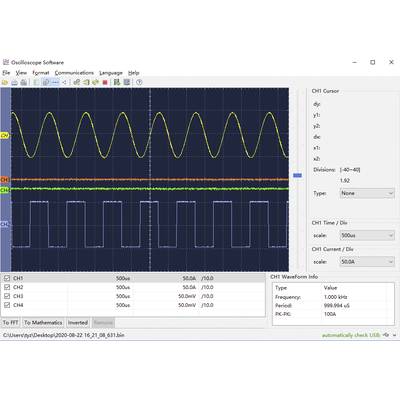

Oscilloskop-programvara med display som visar tre vågformer: Gul sinusvåg, grön konstant linje, blå fyrkantvåg. Mätvärden till höger.

1/19

Vår tjänst för dig

Antal

Styck

Toal (2 632,00 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

Digitalt oscilloskop DSO-2104

100 MHz bandbredd, 4 kanaler
17,78 cm (7 tum) LCD-display (800 x 480 pixlar)
USB-gränssnitt
Maximal avsökningshastighet 1 GS/s
Vertikal upplösning: 8 bitar.

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Visning: Färg-TFT

Upplösning: 8 Bit

Bildskärmsformat: 17.78 cm

Oscilloskop - specifikationer: Digital lagring (DSO)

Tidsbas: 2 ns/div - 1000 s/div

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT II 400 V

Vertikalavböjning: 5 mV/ruta – 5 V/ruta

Ingångsimpedans: 1 MΩ ± 2 %, in parallel mit 20 pF ±5 pF

Ingångskoppling: AC, DC, GND

Ingångsspänning: 400 V

Spänningsförsörjning (specifikationer): 100 - 240 V/AC

Mått.: (L x B x H) 301 x 152 x 70 mm

Vikt: 1.1 kg

Display: 800 x 480 pixel

Bredd: 152 mm

Höjd: 70 mm

Längd: 301 mm

Gränssnitt: 1 x USB 2.0 Device

Minnesdjup / kanal: 80 kpts

Typ: DSO-2104

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2307979 VOLTCRAFT DSO-2104 Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 80 kpts 8 Bit Digital lagring (DSO) 1 st

Villkor för garanti

Villkor för garanti 2307979 VOLTCRAFT DSO-2104 Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 80 kpts 8 Bit Digital lagring (DSO) 1 st

Nedladdning

Nedladdning 2307979 VOLTCRAFT DSO-2104 Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 80 kpts 8 Bit Digital lagring (DSO) 1 st

Beskrivning

Oumbärlig hjälp vid spänningsförlopp
VOLTCRAFT DSO-2104 digitalt oscilloskop imponerar med en bandbredd på 100 MHz, 4 kanaler och en 17,78 cm (7 tum) LCD-monitor. Den maximala avkänningshastigheten är 1 GS/s, registreringskapaciteten 80 K. Dessutom finns flera triggertyper samt en frekvensräknarfunktion.
VOLTCRAFT DSO-2104 arbetar med 8 bitars vertikal upplösning och kan lagra 16 signalkurvor som kan visas på datorn i realtid. USB-anslutningen används samtidigt för datalagring.
I leveransen finns bland annat fyra mäthuvuden med stift för justering av mäthuvud. VOLTCRAFT DSO-2104 övertygar dessutom med sin låga energiförbrukning, vilket ger en effektförbrukning på mindre än 15 W.
