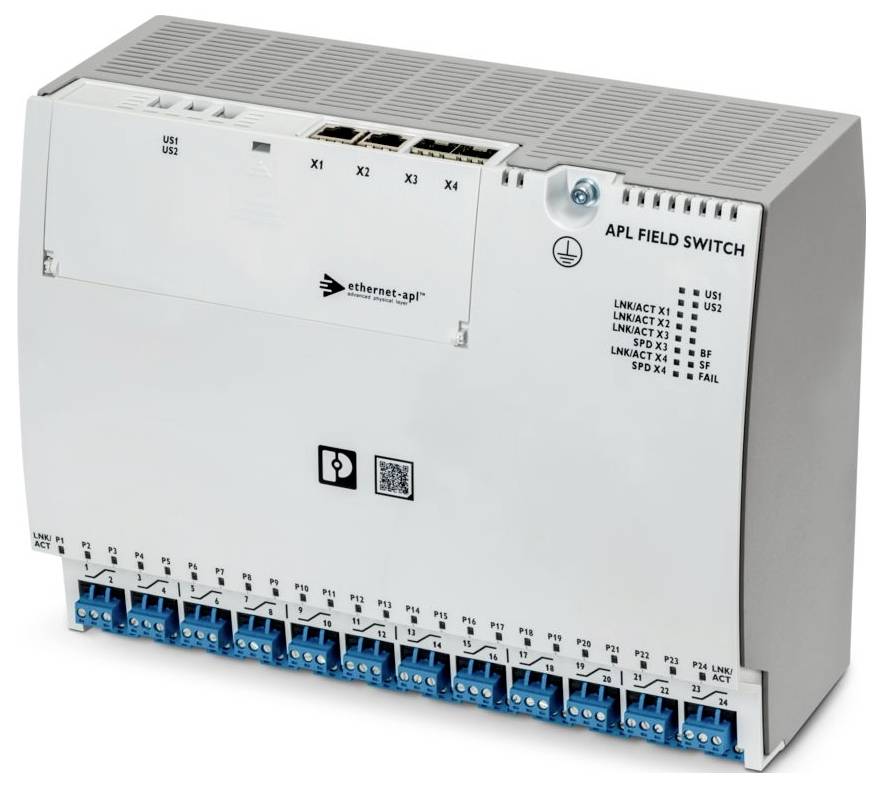

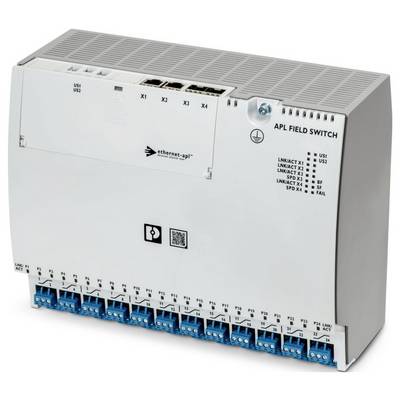

Phoenix Contact 1384244 FL SWITCH APL 2224-4A-213-PA Industrial Ethernet Switch

Liknande avbildning

Datablad (PDF)

Toal (70 312,00 kr / stycken)

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Managed Switch 2000
Anslutningstyp: Pluggbar skruvanslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 12
Bredd: 270 mm
Höjd: 215 mm
Djup: 127 mm
Material hölje: Pressgjuten aluminium;dator
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 70 °C (horisontellt); -40 °C... 60 °C (vertikalt)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjdnivå 2000 m (max)
Standarder/bestämmelser: EN 61000–6-4
Obs! Varje port kan konfigureras med hjälp av programvara
Montering: Frontpanelmontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Stöt (drift) 15g (IEC 600868-2-27)
Vibration (drift) 1g, enligt en 60068-2-6
Avisoleringslängd: 7 mm
ATEX ATEX
IECEx: IECEx
Överföringshastighet: 10 MBit/s
Märkning: IND. kont. EQ E238705 även listad;ind. kont. EQ För farliga områden E196811;installation i: Klass i, div. 2, grupp A, B, C, D T4;egensäkra utgångar för: Klass i, div. 2, grupp A, B, C, D | klass II, grupperna E, F, G | klass III | [ex ia] Haz. Område;klass i, zon 2, AEx IC ec [ia GA] IIC T4 GC, [AEex ia da] IIIC;ex IC ec [ia GA] IIC T4 GC X;[ex ia da] IIIC X.
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållanden: 50 W (24 klass A-portar vid max. Belastning (22 V DC matningsspänning vid 70 °C)
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal gränssnitt 2
Överföringslängd: Beroende på använd SFP-modul
Försörjningsspänning 22 VDC ... 30 V DC (redundant)
Certifikat: IECEx UL 23,0028X
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: 5,75 A
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU (provningskrav för NE 21, IEC 61326-7 har beaktats även enligt APL-EMC-kraven)
Exponering för störningar: Exponering för störningar
Uteffekt ≤ 0,845 W.
Immunitet EN 61000-6-2
Överföringhysik: Fiberoptisk
MTTF: 37,59 år (SN 29500 standard, temperatur 25 °C, sändningscykel 21 %);19,62 år (SN 29500 standard, temperatur 40 °C, sändningscykel 34,25 %);11,6 år (SN 29500 standard, temperatur 70 °C, sändningscykel 100 %)
Strömförsörjning: Försörjning
Strömförbrukning: Max. 5,75 A.
Obs! För anslutning: APL, full duplex
Antal kanaler: 24 (APL-portar)
Sekundärström: ≥ 95 mA
Nominell utgångsspänning: ≥ 9,52 VDC
Speciella egenskaper: profibus pa field switch;kan monteras i zon 2;ex ‘ia’ APL portar;fyra uplink-portar
Säkerhetsdata: Säkerhetsdata
Max. Utgångsspänning Uo: 13,23 V.
Max. Utgångsström IO 279,38 mA
Max. Uteffekt Po 1,66 W.
Säkerhetsteknisk maximalspänning UM 60 V.
Switch-funktioner: Switch-funktioner
Diagnostikfunktion: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-portspegling;ACD (Address Conflict Detection);Syslog;CRC CRC-surveillance
Filterfunktioner: Quality of Service (8 prioritetsklasser);Class of Service;DiffServ/DSCP;Port-Priorisering;VLAN (upp till 32 VLAN);IGMP snooping/tvärer (v1/v2);Auto-Query-Port;Extended Multicast-filtrering
IP-parametrering: DHCP-klient;DHCP-alternativet 82 (Relay Agent);DHCP-server (pool-baserad, port-baserad);BootP;DCP (Discovery and Configuration Protocol)
MAC-adress tabell 8k
Management: Web-based management (HTTP/HTTPS);baserat på användare management (LDAP, RADIUS);SNMPv1/v2/v3
Redundans: MRP (Media Redundancy Protocol);RSTP (Rapid Rapid Spanning Tree Protocol);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-systemredundans
Tidssynkronisering: SNTP (Simple Network Time Protocol)
CCC: CCC
Effektförbrukning 25 W (viloläge);max. 63 W (24 A klass-portar vid max. Belastning (22 V DC matningsspänning vid 70 °C)
Obs! För måttangivelser: Djup gäller vid användning av bärskena TH 35-15 (enligt en 60715).
Ethernet (RJ45) Ethernet (RJ45)
Signal-LED:er: Datamottagning, länkstatus
Testavstånd: Försörjningsspänning/spår 1500 V ACrms;100BASE -T / spår 1500 V ACrms;SFP / spår 1500 V ACrms;spår/jord (hölje) 500 V ACrms;spårblock / spårblock 500 V ACrms;försörjning / 100Base-T 2000 V ACrms;100BASE-T 100BASE 100BASE-T 2000 V ACrms;försörjning / SFP 1500 V ACrms
Matningsspänning (DC) 24 V DC (redundant)
Överensstämmelse med EMC-direktiven: EN 61000-6-2 en 61000-4-2 (ESD) kriterium A, ±6 kV kontakturladdning, ±8 kV lufturladdning;en 61000-6-2 en 61000-4-3 (elektromagnetiska fält) kriterium A, fältstyrka 10 V/m;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A, försörjningsledningar ±2 kV, signal-/dataledningar: ±1 kV;en 61000-6-2 en 61000-4-5 (Surge) kriterium A, försörjningsledning L-PE ±1 kV | försörjningsledning N-PE ±1 kV | skärmade i/O-signalledningar ±1 kV för metallhöljen;en 61000-6-2 en 61000-4-6 (ledningsbunden emission) kriterium A, 10 Vrms;en 61000-6-2 IEC 61000-4-16 (asymmetriska störningar) A: 10 V (10 kHz 150 kHz);en 61000-6-4 en 55011 (sändning) klass A.
A, B / IIC: Max. yttre induktivitet Lo / max. yttre kapacitet Co: 0,15 MH
C/IIB, IIIC: Max. yttre induktivitet Lo / max. yttre kapacitet Co: 1,5 MH
D/IIa, E, F, G, klass III: Max. yttre induktivitet Lo/max. yttre kapacitet Co: 2,6 MH
Ethernet (SFP) Ethernet (SFP)
Ethernet (APL): Ethernet (APL)
Power Source utrustning (PSE) port: Class A: Power Source utrustning (PSE) port: Class A.
Power Class: SPBA
Power Source utrustning (PSE) port: Klass B, längd 20 m: Power Source utrustning (PSE) port: Klass B, längd 20 m.
Power Source utrustning (PSE) port: Klass B, längd 200 m: Power Source utrustning (PSE) port: Klass B, längd 200 m.
Power Source utrustning (PSE) port: Klass B, längd 120 m: Power Source utrustning (PSE) port: Klass B, längd 120 m.

Typ av produkt: Industrial Ethernet Switch

Ethernet portar: 2

SFP-portar: 2 x

Bredd: 270 mm

Höjd: 215 mm

Djup: 127 mm

Typ: FL SWITCH APL 2224-4A-213-PA

Gränssnitt: RJ45
SFP

: IP20

Driftspänning: 24 V/DC

Dokument & nedladdningar

Datablad

Datablad 3583254 Phoenix Contact 1384244 FL SWITCH APL 2224-4A-213-PA Industrial Ethernet Switch

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3583254 Phoenix Contact 1384244 FL SWITCH APL 2224-4A-213-PA Industrial Ethernet Switch

Beskrivning

Managed Switch 2000-serien, 2 RJ45-portar 10/100 Mbit/s, 2 SFP-portar 100/1000 Mbit/s, 24 APL-portar 10 Mbit/s, PROFIBUS pa field switch, kan monteras i zon 2, ex ‘ia’ APL portar, fyra Uplink-portar

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
