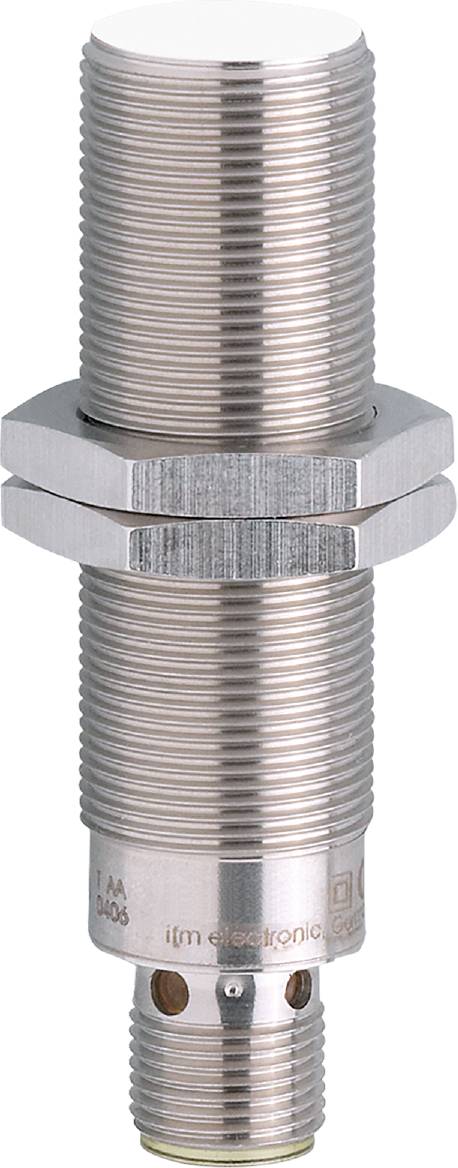

ifm Electronic Sensor Induktiv IGM200 IGM200 M18 x 1 infälld PNP, NPN (Ø x L) 18 mm x 70 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Sensor
Driftspänning max.
36 V/DC
Kontakttyp
1 NO
Avkänningsavstånd (max.)
8 mm
Utgångar
PNP
NPN
Datablad (PDF)
Antal
Toal (792,00 kr / stycken)
792,00 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- E1-typgodkännande av tyska myndigheter för vägtrafik
- Stort drifttemperaturområde
- Hög täthet för krävande miljöförhållanden
- Hög EMC-hållfasthet enligt fordonsnormerna
- Stort driftspänningsområde
Tekniska specifikationer
- Mått [mm]: M18 x 1/L = 70
- Visning: Kopplingstillstånd: 4 x 90° LED, gul
- Arbetsavstånd [mm]: 0...6,48
- Omgivningstemperatur-1 [°C]: -40...85
- Applikation: För mobil och krävande användning
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare
- Speciell egenskap: Förgyllda kontakter; ökat kopplingsavstånd
- Driftspänning [V] 10...36 DC
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
- Monteringstyp: Infälld montering
- Elektriskt utförande: PNP/NPN
- Ökat omkopplingsavstånd: Ja
- Hölje: Gängning
- Vikt [g]: 62.000
- Gängat namn: M18 x 1
- Hysteres 20
- Korrektionsfaktor (Al): 0.45
- Korrektionsfaktor (Cu): 0.35
- Korrektionsfaktor (MS): 0.5
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (St37): 1
- Kortslutningsskydd: Ja
- Max. Restström [mA]: 0,5; (endast i 2-ledardrift)
- max. Spänningsfall kopplingsutgång DC [V]: 2,5
- Minsta lastström [mA]: 2; (endast i 2-ledardrift)
- MTTF: 1192
- Kontrollmärkning (särskilda fall): CCC
- Kopplingsavstånd [mm]: 8
- Brytfrekvens DC [Hz]: 200
- KAPSLINGSKLASS IP 67; IP 69K
- Kapslingsklass: II
- Anslutning: Kontakt - stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömförbrukning [mA] < : 10; (endast i 3-ledardrift)
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Typ av produkt
Sensor
- Typ
IGM200
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
36 V/DC
- Driftspänning
10 - 36 V/DC
- Kontakttyp
1 NO
- Avkänningsavstånd (max.)
8 mm
- Utgångar
PNP
NPN
- Utförande
Induktiv
- Monteringstyp
infälld
- Konstruktionsstorlek
M18 x 1
- Anslutningstyp
M12
- Min. temperatur
-40 °C
- Max. temperatur
85 °C
- Längd
70 mm
- Diameter
18 mm
- Mått.
(Ø x L) 18 mm x 70 mm
- Innehåll
1 st
- Kopplingsfrekvens
200 Hz
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3317542 ifm Electronic Sensor Induktiv IGM200 IGM200 M18 x 1 infälld PNP, NPN (Ø x L) 18 mm x 70 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3317542 ifm Electronic Sensor Induktiv IGM200 IGM200 M18 x 1 infälld PNP, NPN (Ø x L) 18 mm x 70 mm
Beskrivning
Ifm IGM200 induktiv sensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
