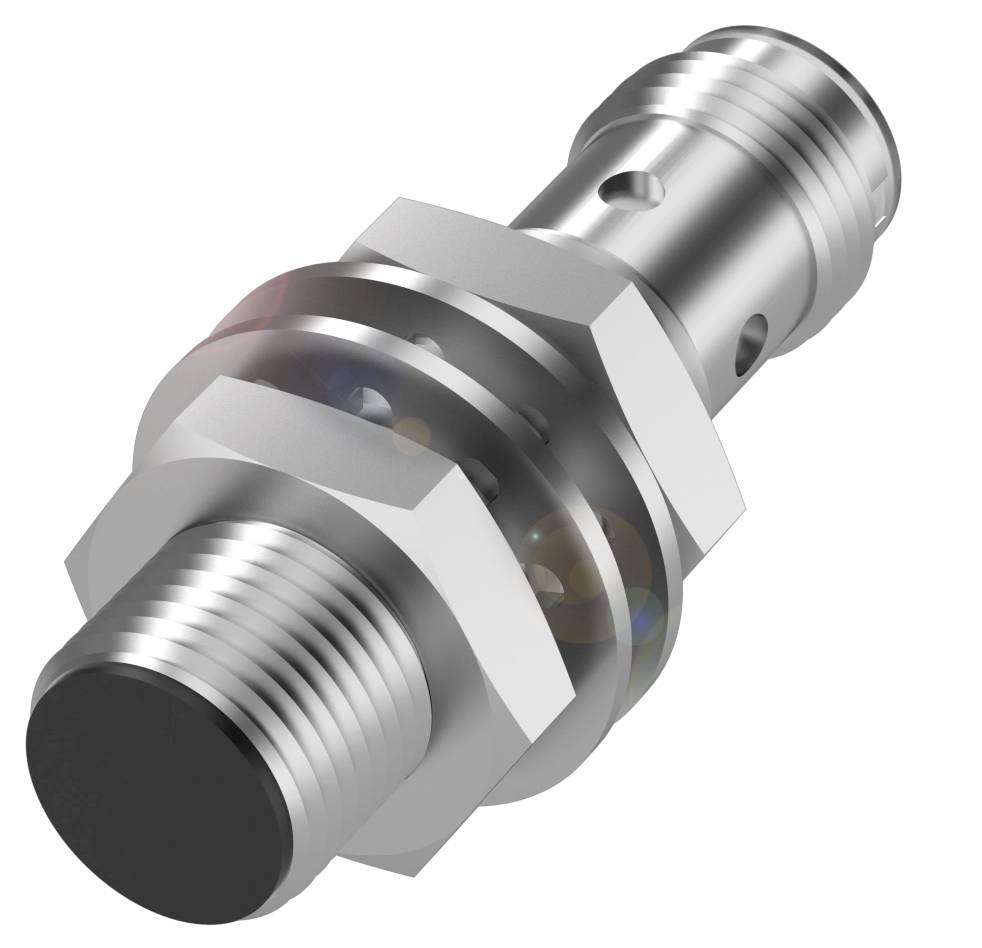

BALLUFF Närhetsbrytare Induktiv BES M12ME-NSC40B-S04G-003 BES00E9 M12 infälld NPN, sluten (Ø x L) 12 mm x 45 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Närhetsbrytare
Driftspänning max.
30 V/DC
Utgångar
NPN, sluten
Avkänningsavstånd (max.)
4 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (391,20 kr / stycken)
391,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått Ø 12 x 45 mm
- Konstruktion: M12x1
- Inbyggnad försänkt
- Räckvidd: 4 mm
- Kopplingsutgång NPN slutare (NO)
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 12 x 45 mm
- Aktiv yta, material: PBT
- Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
- Konstruktion: M12x1
- Driftspänning UB: 10 - 30 V DC
- Inbyggnad försänkt
- Höljets material: Mässing, nickelfri beläggning
- Räckvidd: 4 mm
- Kopplingsutgång NPN slutare (NO)
- Brytfrekvens 2500 Hz
- Kapslingsklass: IP68
- Omgivningstemperatur -25...70 °C.
- Extra egenskaper:
- Mått Ø 12 x 45 mm
- Visning av driftspänning: nej
- Funktionsindikering: Ja
- Utgångsmotstånd Ra: 33.0 kOhm + D.
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 200 mA
- Isolationsmärkspänning UI 250 V AC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 21 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 0 mA
- Maximal kapacitet för UE: 1 µF
- Tomgångsström IO max., dämpad: 5 mA
- Tomgångsström IO max., utan dämpning 2 mA
- Restström LR max: 10 µA
- Rippel max. (% av UE): 15%
- Brytfrekvens 2500 Hz
- Kapslingsklass: II
- Spänningsstabilitet statiskt max. 1.5 V.
- Anslutning: M12x1-kontakt, 4-polig, A-kodad
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 3.2 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 4 mm
- Realomkopplingavstånd Sr: 4 mm
- Avstånd i reala termer Sr, tolerans ±10 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 555 a.
- Aktiv yta, material: PBT
- Höljets material mekanisk egenskaper: Mässing, nickelfritt
- Åtdragningsmoment: 10 Nm
- Skala: M12x1
- Fästlängd 29.50 mm
- Montering: Inbyggbar
- Kopplingsutgång NPN slutare (NO)
- Brytaravståndsmärkning:
- Varumärke: Global
- Typ av produkt
Närhetsbrytare
- Typ
BES M12ME-NSC40B-S04G-003
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Utgångar
NPN, sluten
- Avkänningsavstånd (max.)
4 mm
- Kopplingsfrekvens
2500 Hz
- Utförande
Induktiv
- Anslutningstyp
M12, 4 polig
- Monteringstyp
infälld
- Konstruktionsstorlek
M12
- Kapslingsmaterial
Mässing
PBT
IP68
- Min. temperatur
-25 °C
- Max. temperatur
70 °C
- Längd
45 mm
- Diameter
12 mm
- Mått.
(Ø x L) 12 mm x 45 mm
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3417347 BALLUFF Närhetsbrytare Induktiv BES M12ME-NSC40B-S04G-003 BES00E9 M12 infälld NPN, sluten (Ø x L) 12 mm x 45 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3417347 BALLUFF Närhetsbrytare Induktiv BES M12ME-NSC40B-S04G-003 BES00E9 M12 infälld NPN, sluten (Ø x L) 12 mm x 45 mm
Beskrivning
Våra induktiva sensorer i standardutförande är ideal för objektigenkänning i metallområdet. De är kortslutningssäkra och arbetar beröringsfritt, dvs. de är slitagefria och mycket smutsiga. Sensorerna får du i byggformer från Ø 3 mm till 80 x 80 mm fyrkantsmått. Särskilt ekonomiska lösningar ger dig de robusta och tillförlitliga induktiva globala sensorerna. Det breda utbudet av dessa över 500 förmånsvarianter kan vi leverera på kort sikt även i stora volymer över hela världen. Mått=Ø 12 x 45 mm, konstruktion=M12x1, inbyggnads=nedsänkt, räckvidd=4 mm, kopplingsutgång=NPN slutare (NO), brytfrekvens=2500 Hz, höljets material: mässing, ytskydd = nickelfri beläggning, aktiv yta, material=PBT, anslutning=kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, kapslingsklass: IP68, ackreditering/överensstämmelse = CocULusEACWEEE
