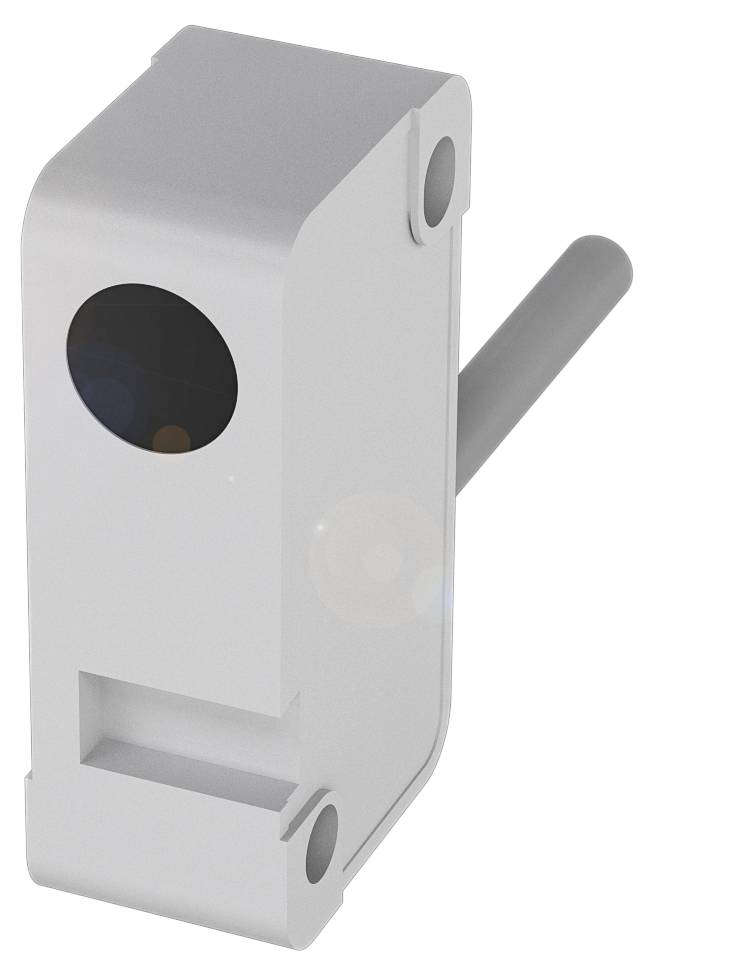

BALLUFF Närhetsbrytare Induktiv BES 517-398-NO-C-02 BES01N4 infälld PNP, stängare (L x B x H) 30 x 10.5 x 16.5 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Närhetsbrytare
Driftspänning max.
30 V/DC
Utgångar
PNP, stängare
Avkänningsavstånd (max.)
2 mm
Utförande
Induktiv
Datablad (PDF)
Antal
Toal (760,00 kr / stycken)
760,00 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått 30 x 10.5 x 16.5 mm
- Konstruktion: 30 x 10.5x16.5
- Inbyggnad försänkt
- Räckvidd: 2 mm
- Kopplingsutgång: PNP slutare (NO)
Tekniska specifikationer
- Huvudfunktioner:Mått: 30 x 10.5 x 16.5 mm
- Aktiv yta, material: PBT, GF20
- Anslutning: Kabel, 2.00 m, PVC
- Konstruktion: 30 x 10.5x16.5
- Driftspänning UB: 10 - 30 V DC
- Inbyggnad försänkt
- Höljets material: PBT, GF20
- Räckvidd: 2 mm
- Kopplingsutgång: PNP slutare (NO)
- Brytfrekvens 2500 Hz
- Kapslingsklass: IP65
- Omgivningstemperatur -25...70 °C.
- Extra egenskaper:
- Mått 30 x 10.5 x 16.5 mm
- Visning av driftspänning: nej
- Funktionsindikering: Ja
- Utgångsmotstånd Ra: 33.0 kOhm + D.
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 200 mA
- Isolationsmärkspänning UI 75 V DC
- Mätningskortslutningsström 100 A.
- beredskapsförskjuten TV max 50 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Minsta driftström i 0 mA
- Maximal kapacitet för UE: 1 µF
- Tomgångsström IO max., dämpad: 10 mA
- Tomgångsström IO max., utan dämpning: 3 mA
- Restström LR max: 80 µA
- Rippel max. (% av UE): 15%
- Brytfrekvens 2500 Hz
- Spänningsstabilitet statiskt max. 2 V.
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Säkrat omkopplingsavstånd sa 1.6 mm
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 2 mm
- Realkopplingsavstånd Sr: 2 mm
- Avstånd i reala termer Sr, tolerans ±10 %
- Temperaturdrift max. (% av Sr): 10 %
- Repeterbarhet max. (% av Sr): 5.0 %
- MTTF (40 °C): 830 a.
- Aktiv yta, material: PBT, GF20
- Storlek: 30 x 10.5x16.5
- Montering: Inbyggbar
- Kopplingsutgång: PNP slutare (NO)
- Anslutningstyp: Kabel, 2.00 m, PVC
- Kabeldiameter D: 3.50 mm
- Kabellängd L 2 m.
- Höljets material: PBT, GF20
- Mantelmaterial: PVC
- EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
- Kapslingsklass: IP65
- Omgivningstemperatur -25...70 °C.
- Föroreningsgrad: 3
- Antal ledare: 3
- Ledartvärsnittsyta: 0.14 mm²
- Typ av produkt
Närhetsbrytare
- Typ
BES 517-398-NO-C-02
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Utgångar
PNP, stängare
- Kabellängd
2 m
- Avkänningsavstånd (max.)
2 mm
- Kopplingsfrekvens
2500 Hz
- Utförande
Induktiv
- Anslutningstyp
Kabel
- Monteringstyp
infälld
- Materialegenskaper
glasfiberförstärkt
- Kapslingsmaterial
PBT
GF20
IP65
- Min. temperatur
-25 °C
- Max. temperatur
70 °C
- Längd
30 mm
- Bredd
10.5 mm
- Höjd
16.5 mm
- Mått.
(L x B x H) 30 x 10.5 x 16.5 mm
- Nominell spänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416902 BALLUFF Närhetsbrytare Induktiv BES 517-398-NO-C-02 BES01N4 infälld PNP, stängare (L x B x H) 30 x 10.5 x 16.5 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416902 BALLUFF Närhetsbrytare Induktiv BES 517-398-NO-C-02 BES01N4 infälld PNP, stängare (L x B x H) 30 x 10.5 x 16.5 mm
Beskrivning
Våra induktiva sensorer i standardutförande är ideal för objektigenkänning i metallområdet. De är kortslutningssäkra och arbetar beröringsfritt, dvs. de är slitagefria och mycket smutsiga. Sensorerna får du i byggformer från Ø 3 mm till 80 x 80 mm fyrkantsmått. Särskilt ekonomiska lösningar ger dig de robusta och tillförlitliga induktiva globala sensorerna. Det breda utbudet av dessa över 500 förmånsvarianter kan vi leverera på kort sikt även i stora volymer över hela världen. Mått=30 x 10.5 x 16.5 mm, konstruktion=quaderformad, inbyggnad=nedsänkt, räckvidd=2 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=2500 Hz, höljets material=PBT, GF20, aktiv yta, material=PBT, GF20, anslutning = kabel, 2.00 m, PVC, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, kapslingsklass=IP65, godkännande/överensstämmelse=CEACWEEE
