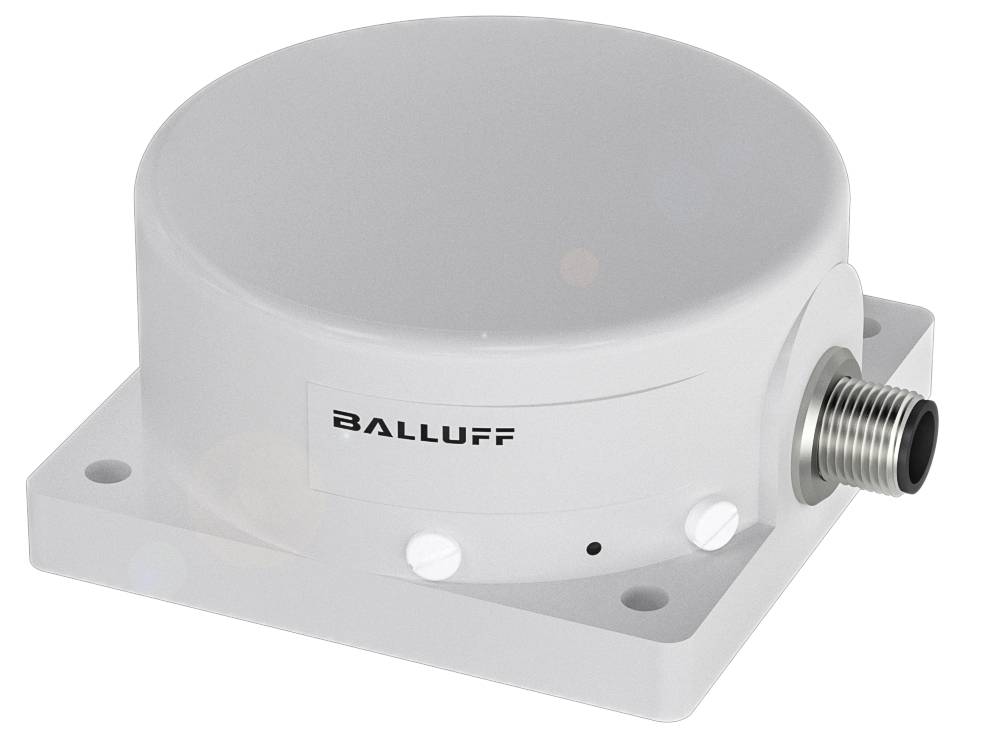

BALLUFF Avståndsgivare Induktiv BAW005J BAW005J ej infälld Analog spänning (L x B x H) 80.00 x 80.00 x 40.00 mm Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Avståndsgivare
Driftspänning (min.)
20.00 V
Driftspänning max.
30.0 V
Max. räckvidd
50 m
Datablad (PDF)
Antal
Toal (5 512,00 kr / stycken)
5 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mått 80 x 40 x 80 mm
- Konstruktion: Rätblocksformig
- Montering: Ej infälld
- Räckvidd: 050 mm
- Analog utgång: Analog, spänning 0...10 V
Tekniska specifikationer
- Huvudfunktioner:Mått: 80 x 40 x 80 mm
- Aktiv yta, material: PBT
- Analog utgång: Analog, spänning 0...10 V
- Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
- Utgångskarakteristik: Från fall till fall när det närmar sig
- Konstruktion: Rätblocksformig
- Driftspänning UB: 20 - 30 V DC
- Montering: Ej infälld
- Höljets material: PBT
- Gränsfrekvens –3 dB 15 Hz
- Linearitetsavvikelse max: ±750 µm [15…35 mm]; ±1500 µm [5…15 mm, 35…45 mm]; ±2000 µm [0…5 mm, 45…50 mm]
- Räckvidd: 050 mm
- Kapslingsklass: IP 67
- Omgivningstemperatur -10...70 °C.
- Repeterbarhet enligt BWN: ±12 µm
- Extra egenskaper:
- Mått 80 x 40 x 80 mm
- Visning av driftspänning: nej
- Funktionsindikering: Justeringsdisplay
- Nominell driftspänning: DC 24 V
- Isolationsmärkspänning UI 75 V DC
- Beredskapsdräkt TV max. 1 s.
- Driftspänning UB: 20 - 30 V DC
- Rippel max. (% av UE): 15%
- Anslutning: M12x1-kontakt, 3-polig, A-kodad
- Kortslutningsskydd: Ja
- Polomkastningssäker: nej
- Möjlighet till utbyte: Ja
- Aktiv yta, material: PBT
- Åtdragningsmoment: 1.5 Nm
- Montering: Ej infälld
- Höljets material: PBT
- EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
- Kapslingsklass: IP 67
- Omgivningstemperatur -10...70 °C.
- Föroreningsgrad: 3
- Tomgångsström IO max. vid UE: 12 mA
- MTTF (40 °C) material: 970 a.
- Mätområde 0...50 mm
- Gränsfrekvens –3 dB 15 Hz
- Belastningsmotstånd RL min. 10000 ohm
- Linearitetsavvikelse max: ±750 µm [15…35 mm]|±1500 µm [5…15 mm, 35…45 mm]|±2000 µm [0…5 mm, 45…50 mm]
- Linearitetområde SL: 0...50 mm
- Temperaturdrift högst från slutvärdet: ±7.0 %
- Repeterbarhet enligt BWN: ±12 µm
- Analog utgång: Analog, spänning 0...10 V
- Utgångskarakteristik: Från fall till fall när det närmar sig
- Utgångsspänning vid se: 5 V.
- Utgångsspänning vid SL max. 10 V.
- Utgångsspänning vid SL min.: 0 V.
- Avvikelse från bastyp: Särskild justering
- Förpackningstyp
Piece
- Typ av produkt
Avståndsgivare
- Typ
BAW005J
- Innehåll
1 st
- Driftspänning (min.)
20.00 V
- Driftspänning max.
30.0 V
- Driftspänning
20.00 - 30.0 V
- Utgångar
Analog spänning
- Räckvidd min. (öppet fält)
0 m
50 m
- Anslutningstyp
M12, 3 polig
IP67
- Min. temperatur
-10 °C
- Max. temperatur
70 °C
- Längd
80.00 mm
- Bredd
80.00 mm
- Höjd
40.00 mm
- Mått.
(L x B x H) 80.00 x 80.00 x 40.00 mm
- Anslutning
Kontaktdon
- Gängtyp anslutningssida
M12
- Tillverkarnr.
BAW005J
- Nominell spänning
24 V
- Antal poler
3
- Kapslingsmaterial
PBT
- Monteringstyp
ej infälld
- Utförande
Induktiv
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416574 BALLUFF Avståndsgivare Induktiv BAW005J BAW005J ej infälld Analog spänning (L x B x H) 80.00 x 80.00 x 40.00 mm Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416574 BALLUFF Avståndsgivare Induktiv BAW005J BAW005J ej infälld Analog spänning (L x B x H) 80.00 x 80.00 x 40.00 mm Piece
Beskrivning
Induktiv avståndsgivare, 80 x 40 x 80 mm, kontaktdon, mätavstånd se=25.00 mm, ej nedsänkt, höljets material=PBT, aktiv yta, material=PBT
