Kontakter & kablar Anslutningsdon Industrikontaktdon allmänt Sensor/ställdon anslutningsteknik

binder 99 3369 100 04-20 Sensor/ställdon-kontakt, okonfektionerad M8 Kontakt hane rak Antal poler (RJ): 4 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

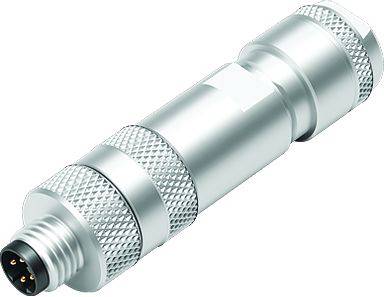

Metallisk kontakt med räfflad yta och flera stift i änden.
Liknande avbildning
Metallisk kontakt med räfflad yta och flera stift i änden.

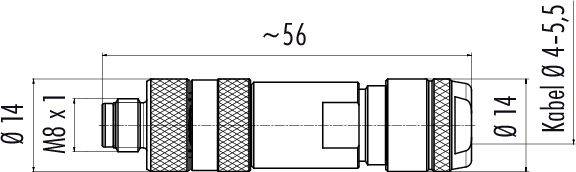

Teknisk ritning av en kontakt med M8-gänga, total längd ca 56 mm, kabeltjocklek 4-5,5 mm.
Diagram över ett fyrpoligt elektriskt uttag, numrerat från 1 till 4. Anslutningspunkter visas som svarta punkter.
1/3
Liknande avbildning
Typ av produkt
Sensor/ställdon-kontakt, okonfektionerad
Konstruktionsform
Kontakt hane rak
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M8
Antal poler
4
Datablad (PDF)
Deutsch (Deutschland)
binder
Leverans fre. 9 okt.

31 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
343,20 kr
3
4% = 14,93 kr
328,27 kr
5
6% = 20,90 kr
322,30 kr
10
7% = 24,85 kr
318,35 kr
25
9% = 29,34 kr
313,86 kr
50
10% = 34,32 kr
308,88 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Toal (343,20 kr / stycken)
343,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Höjdpunkter & detaljer

99 3369 100 04 serien 818

  • M8-D kabelkontakt
  • Poltal 4
  • 4 - 5.5 mm
  • skärmbar
  • skruvklämma
  • IP67

Viktig information!

Tekniska specifikationer

  • EMC-duglighet: skärmbar
  • Isolationsmotstånd: > 10 Ω
  • Genomgångsmotstånd: ≤ 15 mΩ
  • Isolering: II.
  • Överspänningskategori II
  • Föroreningsgrad: 3
  • Material kontaktkropp: Pa
  • Material låsning: CuZn (förnicklad mässing)
  • Kabelgenomföring 4.0 - 5.5 mm
  • Monteringssätt: Kabelmontering
Typ

99 3369 100 04

Typ av produkt

Sensor/ställdon-kontakt, okonfektionerad

Konstruktionsform

Kontakt hane rak

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M8

Antal poler

4

Nominell spänning

63 V/DC

Nominell ström

4 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.50 mm²

Anslutning

Skruvklämma

Gängtyp anslutningssida

M8

Gäng-typ kabelanslutning och montering

M8

Kodning

D

Kontaktmaterial

CuZn

Kontaktyta

Au (guld)

Area min.

0.14 mm²

IP67

Egenskaper

Skärmad

Tillslutningssätt

Skruv

Tillverkarnr.

99 3369 100 04-20

Innehåll

1 st

Kabel-Ø till

5.5 mm

Kabel-Ø från

4.0 mm

Kabel-Ø-område

4.0 - 5.5 mm

RoHS-godkänd

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ
Konstruktionsform
Tillslutningssätt
Nominell spänning
Gängtyp anslutningssida

binder 99 3369 100 04-20 Sensor/ställdon-kontakt, okonfektionerad M8 Kontakt hane rak Antal poler (RJ): 4 1 st
binder 99 3369 100 04-20 Sensor/ställdon-kontakt, okonfektionerad M8 Kontakt hane rak Antal poler (RJ): 4 1 st

3218764


Denna artikel
99 3369 100 04
Kontakt hane rak
Skruv
63 V/DC
M8
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 2 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 2 m Antal poler (RJ): 4 20 st

2563412


77 5429 0000 50704-0200
Kontakt hane rak
63 V
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 5 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 5 m Antal poler (RJ): 4 20 st

2563413


77 5429 0000 50704-0500
Kontakt hane rak
63 V
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 1 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 1 m Antal poler (RJ): 4 20 st

2563414


77 5429 5429 50704-0100
Kontakt hane rak
25 V/AC60 V/DC
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 2 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak 2 m Antal poler (RJ): 4 20 st

2563415


77 5429 5429 50704-0200
Kontakt hane rak
25 V/AC60 V/DC
binder Sensor/ställdon-kontakt, konfektionerad Hona rak 2 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Hona rak 2 m Antal poler (RJ): 4 20 st

2563416


77 5430 0000 50704-0200
Hona rak
63 V/DC
binder Sensor/ställdon-kontakt, konfektionerad Hona rak 5 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Hona rak 5 m Antal poler (RJ): 4 20 st

2563417


77 5430 0000 50704-0500
Hona rak
63 V/DC
binder Sensor/ställdon-kontakt, konfektionerad Hona rak, Kontakt hane rak 1 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Hona rak, Kontakt hane rak 1 m Antal poler (RJ): 4 20 st

2563418


77 5430 5429 50704-0100
Hona rakKontakt hane rak
63 V/DC
binder Sensor/ställdon-kontakt, konfektionerad Hona rak, Kontakt hane rak 2 m Antal poler (RJ): 4 20 st
binder Sensor/ställdon-kontakt, konfektionerad Hona rak, Kontakt hane rak 2 m Antal poler (RJ): 4 20 st

2563419


77 5430 5429 50704-0200
Hona rakKontakt hane rak
63 V/DC
binder 77 5429 0000 50704-0200-20 Sensor/ställdon-kontakt, konfektionerad M8 Kontakt hane rak 2 m Antal poler (RJ): 4 1 st
binder 77 5429 0000 50704-0200-20 Sensor/ställdon-kontakt, konfektionerad M8 Kontakt hane rak 2 m Antal poler (RJ): 4 1 st

3218262


77 5429 0000 50704-0200
Kontakt hane rak
Skruv
63 V
M8

Dokument & nedladdningar

Datablad

Deutsch (Deutschland)

Datablad 3218764 binder 99 3369 100 04-20 Sensor/ställdon-kontakt, okonfektionerad M8 Kontakt hane rak Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3218764 binder 99 3369 100 04-20 Sensor/ställdon-kontakt, okonfektionerad M8 Kontakt hane rak Antal poler (RJ): 4 1 st

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
