binder 99 0690 19 04-20 Runt anslutningsdon Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

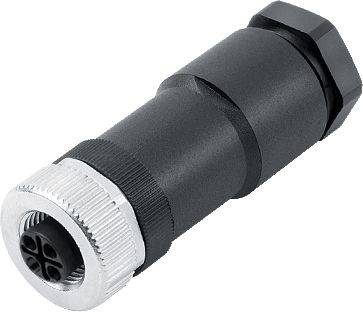

Svart cylindrisk kontakt med ett silveraktigt, räfflat anslutningsstycke i änden. Lämplig för elektroniska anslutningar.
Liknande avbildning
Svart cylindrisk kontakt med ett silveraktigt, räfflat anslutningsstycke i änden. Lämplig för elektroniska anslutningar.

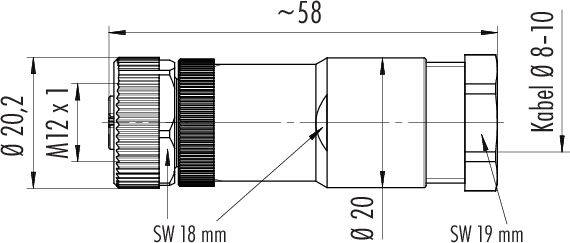

Teknisk ritning av en cylindrisk kontakt. Mått: Längd ca 58 mm, diameter 20 mm, kabeltjocklek 8-10 mm, gänga M12 x 1.
Elektriskt kretsschema som visar ledningsbanor i ett cirkulärt layout, numrerade från 1 till 3 med jordningssymbol.
1/3
Liknande avbildning
Typ av produkt
Runt anslutningsdon
Konstruktionsform
Hona rak
Totalt antal poler
4 + PE
Anslutning
Skruvklämma
Innehåll
1 st
Datablad (PDF)
Deutsch (Deutschland)
binder
Leverans tor. 8 okt.

145 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
279,20 kr
3
4% = 12,14 kr
267,06 kr
5
6% = 17,00 kr
262,20 kr
10
7% = 20,22 kr
258,98 kr
25
9% = 23,87 kr
255,33 kr
50
10% = 27,92 kr
251,28 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Toal (279,20 kr / stycken)
279,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Höjdpunkter & detaljer

Cirkulärt kontaktdon

  • M12-s kabeluttag
  • Poltal 3+PE
  • 8.0 - 10.0 mm
  • Oskärmad
  • skruvklämma
  • IP67
  • UL
  • VDE

Tekniska specifikationer

  • EMC-duglighet: Oskärmad
  • Genomgångsmotstånd: ≤ 5 mΩ
  • Isolieringsmaterialsgrupp III
  • Överspänningskategori: III
  • Föroreningsgrad: 3
  • Material kontaktkropp: Pa
  • Kabelgenomföring 8.0 - 10.0 mm
  • Monteringssätt: Kabelmontering
Typ

99 0690 19 04

Typ av produkt

Runt anslutningsdon

Konstruktionsform

Hona rak

Totalt antal poler

4 + PE

Anslutning

Skruvklämma

Innehåll

1 st

Nominell ström

12 A

Nominell ström - avrundad

12 A

Tillslutningssätt

skruvar

Ledande kontakt (PE)

Ja

Nominell spänning

630 V

Kontaktmaterial

CuZn

Höljematerial

PA

AWG 16 / AWG 14

Tillverkarnr.

99 0690 19 04-20

Antal poler

4

max. Tvärsnitt

1.50 mm²

Tvärsnittsarea

1.50 mm² (max)

RoHS-godkänd

Ja

IP67

Serie

814

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ
Anslutning
Konstruktionsform
Innehåll
Totalt antal poler
Typ av produkt

binder 99 0690 19 04-20 Runt anslutningsdon Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st
binder 99 0690 19 04-20 Runt anslutningsdon Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

3215846


Denna artikel
99 0690 19 04
Skruvklämma
Hona rak
1 st
4 + PE
Runt anslutningsdon
binder 77 0687 0000 50704-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st
binder 77 0687 0000 50704-0200-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

3215366


77 0687 0000 50704-0200
Kabel med kontakt
Kontakt hane vinklad
1 st
4 + PE
Rundkontakt konfektionerad
binder 77 0687 0000 50704-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st
binder 77 0687 0000 50704-0500-20 Rundkontakt konfektionerad Kontakt hane vinklad Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

3215367


77 0687 0000 50704-0500
Kabel med kontakt
Kontakt hane vinklad
1 st
4 + PE
Rundkontakt konfektionerad
binder 77 0689 0000 50703-0200-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st
binder 77 0689 0000 50703-0200-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st

3215368


77 0689 0000 50703-0200
Kabel med kontakt
Kontakt hane rak
1 st
3 + PE
Rundkontakt konfektionerad
binder 77 0689 0000 50703-0500-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st
binder 77 0689 0000 50703-0500-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st

3215369


77 0689 0000 50703-0500
Kabel med kontakt
Kontakt hane rak
1 st
3 + PE
Rundkontakt konfektionerad
binder 77 0689 0000 50704-0200-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st
binder 77 0689 0000 50704-0200-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

3215370


77 0689 0000 50704-0200
Kabel med kontakt
Kontakt hane rak
1 st
4 + PE
Rundkontakt konfektionerad
binder 77 0689 0000 50704-0500-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st
binder 77 0689 0000 50704-0500-20 Rundkontakt konfektionerad Kontakt hane rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

3215371


77 0689 0000 50704-0500
Kabel med kontakt
Kontakt hane rak
1 st
4 + PE
Rundkontakt konfektionerad
binder 77 0690 0000 50703-0200-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st
binder 77 0690 0000 50703-0200-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st

3215372


77 0690 0000 50703-0200
Kabel med kontakt
Hona rak
1 st
3 + PE
Rundkontakt konfektionerad
binder 77 0690 0000 50703-0500-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st
binder 77 0690 0000 50703-0500-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 3 + PE Serie (rundkontakt): 814 1 st

3215373


77 0690 0000 50703-0500
Kabel med kontakt
Hona rak
1 st
3 + PE
Rundkontakt konfektionerad
binder 77 0690 0000 50704-0200-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st
binder 77 0690 0000 50704-0200-20 Rundkontakt konfektionerad Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

3215374


77 0690 0000 50704-0200
Kabel med kontakt
Hona rak
1 st
4 + PE
Rundkontakt konfektionerad

Dokument & nedladdningar

Datablad

Deutsch (Deutschland)

Datablad 3215846 binder 99 0690 19 04-20 Runt anslutningsdon Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3215846 binder 99 0690 19 04-20 Runt anslutningsdon Hona rak Totalt antal poler: 4 + PE Serie (rundkontakt): 814 1 st

Beskrivning

Power-kontaktdonet används för att försörja AC-motorer, drivanordningar och motorbrytare med höga spänningar under längre tid, men även för lågspänningsapplikationer som Feldbus-Ethernet-komponenter och nätverksenheter. Huvudsakligen handlar det om M12-, M18- och 7/8-tums rundkontaktdon, som kunden kan konfigurera till respektive användningsområde. M12 kontaktdon med K och s kodning kan användas till en märkspänning på 630V AC.

Egenskaper:

• 9 produktserier
• Olika låsningssystem, inklusive M12, M18 och 7/8 avspärrning"
• Kodning, inklusive M12 - s, -K, -T, -L och -US
• Skyddsklass från IP20 till IP69K
• 2 till 8 kontakter, inklusive 2+PE, 3+PE och 4+PE
• Skärmad och skärmbar
• PUR- och PVC-hölje
• Kabellängder från 0,5 m till 10 m

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Power-kontaktdonet används för att försörja AC-motorer, drivanordningar och motorbrytare med höga spänningar under längre tid, men även för lågspänningsapplikationer som Feldbus-Ethernet-komponenter och nätverksenheter. Huvudsakligen handlar det om M12-, M18- och 7/8-tums rundkontaktdon, som kunden kan konfigurera till respektive användningsområde. M12 kontaktdon med K och s kodning kan användas till en märkspänning på 630V AC.

Egenskaper:

• 9 produktserier
• Olika låsningssystem, inklusive M12, M18 och 7/8 avspärrning"
• Kodning, inklusive M12 - s, -K, -T, -L och -US
• Skyddsklass från IP20 till IP69K
• 2 till 8 kontakter, inklusive 2+PE, 3+PE och 4+PE
• Skärmad och skärmbar
• PUR- och PVC-hölje
• Kabellängder från 0,5 m till 10 m

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
