binder 77 3434 3429 20004-0300-20 Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak, Hona vinklad 3 m Antal poler

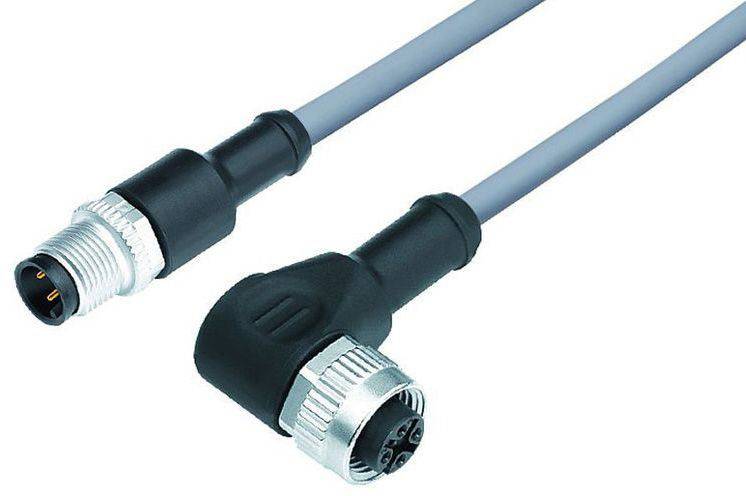

Två industriella kontaktdon med kabel: ett rakt och ett i rätvinklig form. Används för att ansluta enheter.

Liknande avbildning

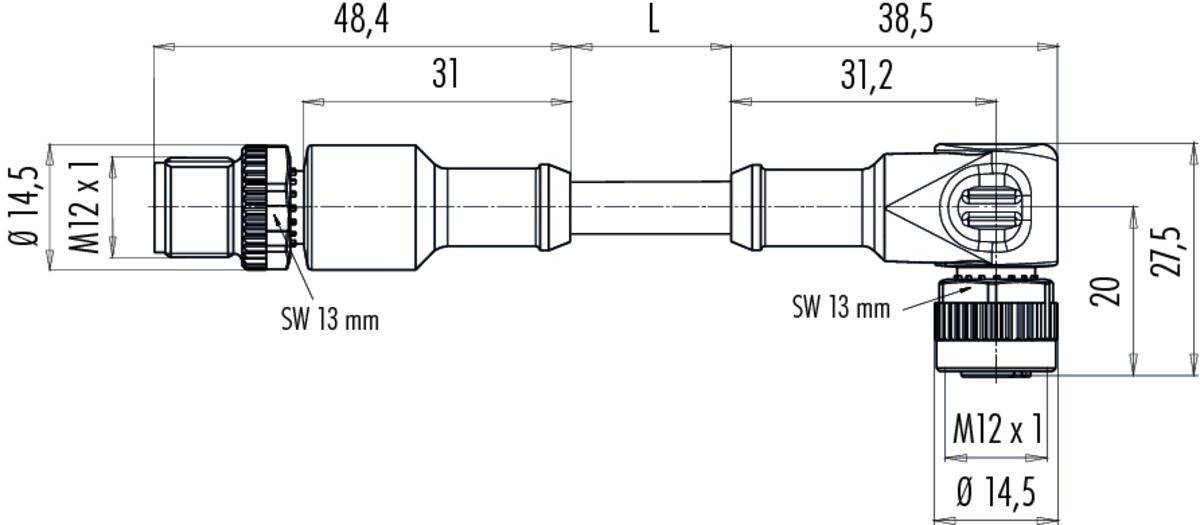

Teknisk ritning av en kontakt med mått: Total längd 'L', diameter 'ø 14,5 mm', gängad skruv 'M12 x 1'.

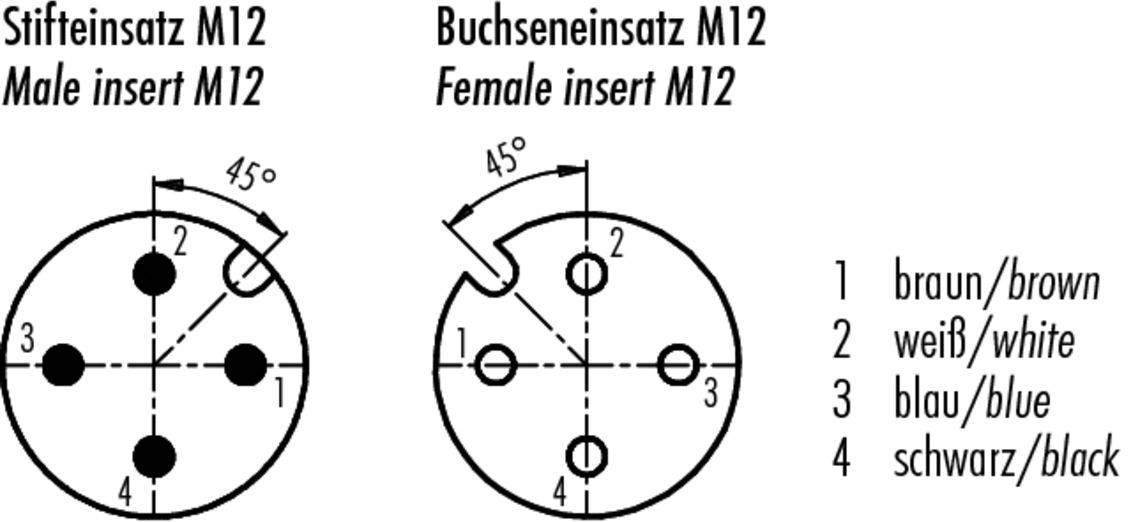

'Stifteinsats M12' visar en rund, 45° vriden fyrpolig kontaktdon. 'Buchseneinsats M12' visar motsvarande kontakt med samma arrangemang. Färgkodning: 1 brun, 2 vit, 3 blå, 4 svart.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Kontakt hane rak

Hona vinklad

Anslutningssida A

M12

Anslutningssida B

M12

Antal poler

Datablad (PDF)

Leverans tis. 29 sep.

20 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (351,20 kr / stycken)

351,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3434 3429 20004-0300 serien 763

M12-A anslutningskabel kabelkontakt - vinkeluttag
Poltal 4
Oskärmad
På kabeln
IP68/IP69K
UL listad
PVC grå
4 x 0.34 m²

Tekniska specifikationer

EMC-duglighet: Oskärmad
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Isolering litzkabel: PVC
Kabelarea: 4 x 0.34 mm
Körhastighet: ≤ 200 m/min (5 m horisontell linje)
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Monteringssätt: Kabelmontering

Typ: 77 3434 3429 20004-0300

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt hane rak
Hona vinklad

Anslutningssida A: M12

Anslutningssida B: M12

Antal poler: 4

Kabellängd: 3 m

Mantelmaterial: PVC

Nominell spänning: 250 V

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Grå

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

: IP68/IP69K

Min. temperatur: -40 °C

Max. temperatur: 105 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3434 3429 20004-0300-20

Innehåll: 1 st

Kabel-Ø: 4.8 mm

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutningssida B

Typ

Nominell ström - avrundad

Konstruktionsform

Antal poler

Nominell spänning

Kabellängd

Gängtyp anslutningssida

binder 77 3430 3429 50003-0030-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 0.3 m Antal poler (RJ): 3 1 st

Artikelnr.:3217340

M12

77 3430 3429 50003-0030

4 A

Hona rakKontakt hane rak

250 V

0.3 m

M12

binder 77 3430 3429 50003-0060-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 0.6 m Antal poler (RJ): 3 1 st

Artikelnr.:3217341

M12

77 3430 3429 50003-0060

4 A

Hona rakKontakt hane rak

250 V

0.6 m

M12

binder 77 3430 3429 50003-0100-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 1 m Antal poler (RJ): 3 1 st

Artikelnr.:3217342

M12

77 3430 3429 50003-0100

4 A

Hona rakKontakt hane rak

250 V

1 m

M12

binder 77 3430 3429 50003-0200-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 2 m Antal poler (RJ): 3 1 st

Artikelnr.:3217343

M12

77 3430 3429 50003-0200

4 A

Hona rakKontakt hane rak

250 V

2 m

M12

binder 77 3430 3429 50003-0300-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 3 m Antal poler (RJ): 3 1 st

Artikelnr.:3217344

M12

77 3430 3429 50003-0300

4 A

Hona rakKontakt hane rak

250 V

3 m

M12

binder 77 3430 3429 50003-0500-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 5 m Antal poler (RJ): 3 1 st

Artikelnr.:3217345

M12

77 3430 3429 50003-0500

4 A

Hona rakKontakt hane rak

250 V

5 m

M12

binder 77 3430 3429 50003-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 10 m Antal poler (RJ): 3 1 st

Artikelnr.:3217346

M12

77 3430 3429 50003-1000

4 A

Hona rakKontakt hane rak

250 V

10 m

M12

binder 77 3430 3429 50004-0030-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 0.3 m Antal poler (RJ): 4 1 st

Artikelnr.:3217347

M12

77 3430 3429 50004-0030

4 A

Hona rakKontakt hane rak

250 V

0.3 m

M12

binder 77 3430 3429 50004-0060-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 0.6 m Antal poler (RJ): 4 1 st

Artikelnr.:3217348

M12

77 3430 3429 50004-0060

4 A

Hona rakKontakt hane rak

250 V

0.6 m

M12

binder 77 3430 3429 50004-0100-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona rak, Kontakt hane rak 1 m Antal poler (RJ): 4 1 st

Artikelnr.:3217349

M12

77 3430 3429 50004-0100

4 A

Hona rakKontakt hane rak

250 V

1 m

M12

Dokument & nedladdningar

Datablad

Datablad 3217457 binder 77 3434 3429 20004-0300-20 Sensor/ställdon-kontakt, konfektionerad Kontakt hane rak, Hona vinklad 3 m Antal poler

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
