binder 76 0531 1011 00004-0200-20 Sensor/ställdon-kontakt, okonfektionerad PG9 Flänsstickkontakt Antal poler (RJ): 4 1 s

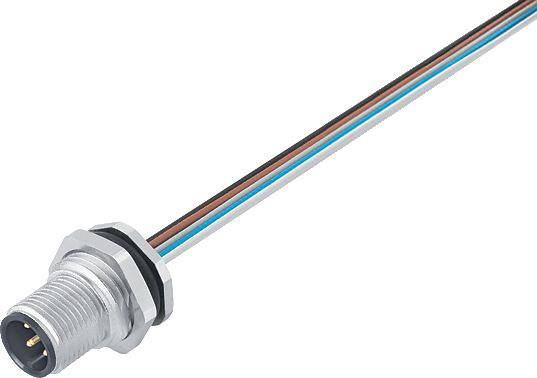

Metallkontakter med färgkodade trådar i svart, brun, blå och vit. Lämpliga för industriella tillämpningar.

Liknande avbildning

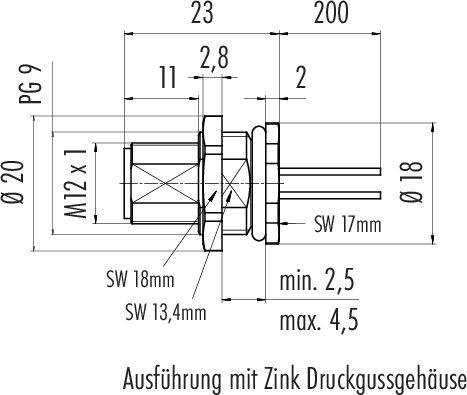

Teknisk ritning av en kontakt med zinkgjutet hölje. Mått: Längd 200 mm, diameter 20 mm, gänga M12, kabeltjocklek 18 mm. Spärrviddd 18 mm, spärrvidd 13,4 mm. Minsta djup 2,5 mm, max 4,5 mm.

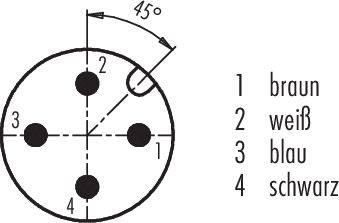

'Diagram över en rund kontakt med fyra stift. Stift 1: brun, Stift 2: vit, Stift 3: blå, Stift 4: svart. En pil pekar på 45 grader.'

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, okonfektionerad

Konstruktionsform

Flänsstickkontakt

Anslutningssida A

M12

Antal poler

Nominell spänning

250 V

Datablad (PDF)

Leverans tor. 8 okt.

17 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (223,20 kr / stycken)

223,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

76 0531 1011 00004-0200 serien 763

M12-A flänskontakt
Poltal 4
Oskärmad
litzkablar
IP68
UL
PG9 FMT
kan skruvas fast framifrån

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: > 10 Ω
Genomgångsmotstånd:: 3 mΩ
Isolieringsmaterialsgrupp III
Överspänningskategori II
Föroreningsgrad: 3
Material kontaktkropp: Pa
Montering: Montering av hölje

Förpackningstyp: Single

Typ: 76 0531 1011 00004-0200

Typ av produkt: Sensor/ställdon-kontakt, okonfektionerad

Konstruktionsform: Flänsstickkontakt

Anslutningssida A: M12

Antal poler: 4

Nominell spänning: 250 V

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.25 mm²

Anslutning: Öppna kabeländar

Gängtyp anslutningssida: PG9

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

Typ av montering sensor-/ aktor-anslutningsteknik: Bakväggsmontering

: IP68

Tillslutningssätt: Skruv

Tillverkarnr.: 76 0531 1011 00004-0200-20

Innehåll: 1 st

RoHS-godkänd: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ

Plug-standard

Nominell ström - avrundad

Konstruktionsform

Antal poler

Nominell spänning

Gängtyp anslutningssida

binder 09 0381 81 08-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 8 1 st Piece

Artikelnr.:3216600

09 0381 81 08

Sensorikkontaktanslutning

1.5 A

Flänsstickkontakt

30 V

M12

binder 09 0431 212 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 4 1 st Piece

Artikelnr.:3216601

09 0431 212 04

Sensorikkontaktanslutning

Flänsstickkontakt

M12

binder 09 0435 87 04-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 4 1 st

Artikelnr.:3216614

09 0435 87 04

4 A

Flänsstickkontakt

250 V

PG11

binder 09 0437 87 05-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 5 1 st

Artikelnr.:3216616

09 0437 87 05

Sensorikkontaktanslutning

4 A

Flänsstickkontakt

60 V

PG11

binder 09 3432 92 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning Antal poler (RJ): 4 1 st

Artikelnr.:3216639

09 3432 92 04

Sensorikkontaktanslutning

4 A

Hona rakFlänsanslutning

250 V

M12

binder 09 3442 92 05-20 Sensor/ställdon-kontakt, okonfektionerad Hona rak, Flänsanslutning Antal poler (RJ): 5 1 st

Artikelnr.:3216642

09 3442 92 05

Sensorikkontaktanslutning

4 A

Hona rakFlänsanslutning

60 V

binder 09 3491 969 12-20 Sensor/ställdon-kontakt, okonfektionerad M12 x 1 Flänsstickkontakt Antal poler (RJ): 12 1 st Piece

Artikelnr.:3216643

09 3491 969 12

Sensorikkontaktanslutning

1.5 A

Flänsstickkontakt

30 V

M12 x 1

binder 70 3441 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216661

70 3441 287 05

Sensorikkontaktanslutning

4 A

Flänsstickkontakt

60 V

M12

binder 70 3441 785 05-20 Sensor/ställdon-kontakt, okonfektionerad M16 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216662

70 3441 785 05

4 A

Flänsstickkontakt

60 V

M16

binder 70 3442 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216663

70 3442 287 05

4 A

Hona rakFlänsanslutning

60 V

M12

Dokument & nedladdningar

Datablad

Datablad 3216748 binder 76 0531 1011 00004-0200-20 Sensor/ställdon-kontakt, okonfektionerad PG9 Flänsstickkontakt Antal poler (RJ): 4 1 s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3216748 binder 76 0531 1011 00004-0200-20 Sensor/ställdon-kontakt, okonfektionerad PG9 Flänsstickkontakt Antal poler (RJ): 4 1 s

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
