BERNSTEIN Tools for Electronics ESD Skruvstycke 9-240-ESD Spännvidd (max.): 270 mm
EAN:
Fabrikatsnr.
Artikelnr.:
1 Styck
Antal
Toal (2 632,00 kr / stycken)
2 632,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Skruvstycken

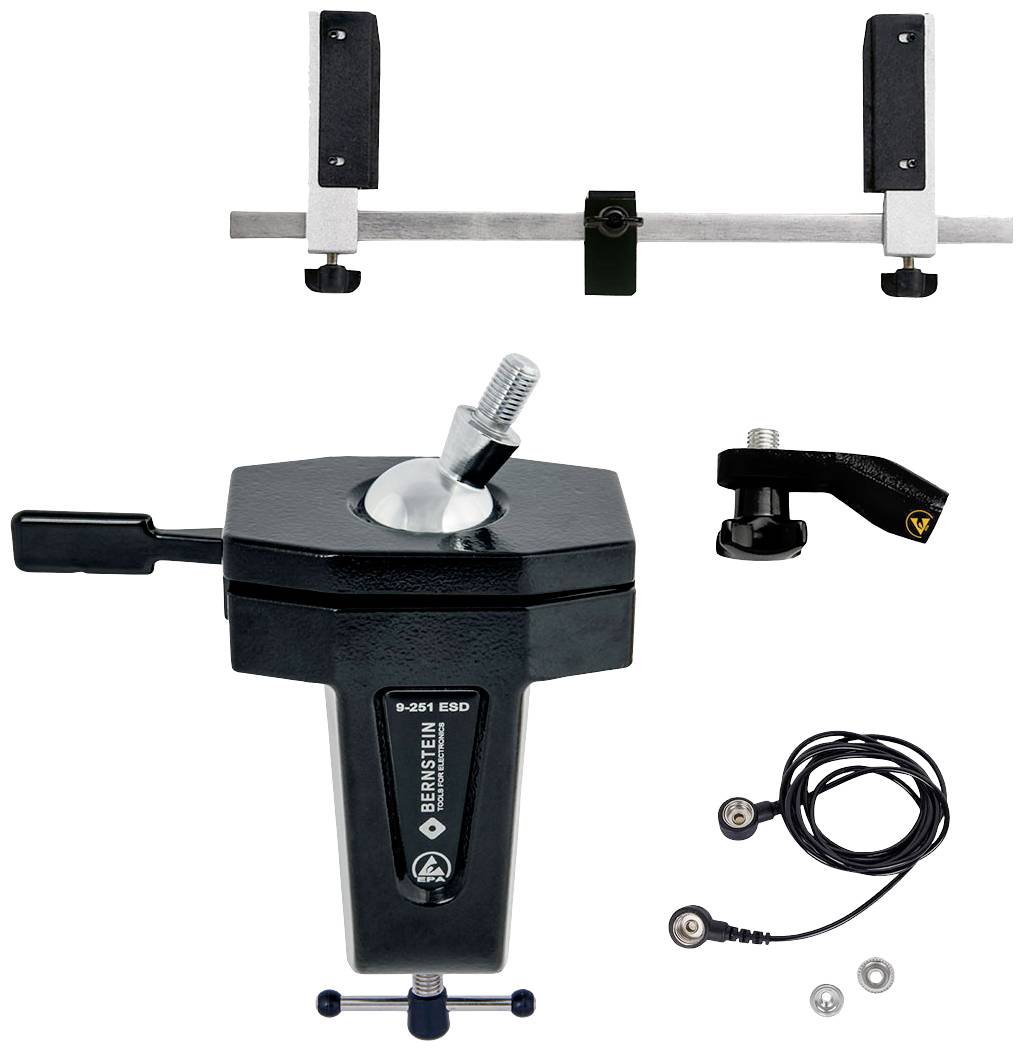

- Precisions-kulled, vridbar 360°, steglöst låsbar snabbspänning, kvalitetsprodukt Made in Germany
- Stabil monteringsram med justerbara- och vridbara hållare
- Med fjädring för känsliga kretskort, vinkeladapter för större lutning

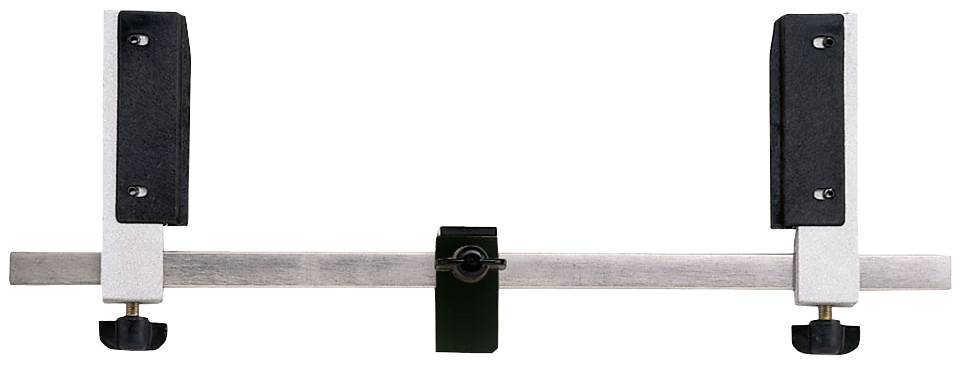

- Kretskortshållare justerbar från 25 mm till 270 mm
- För att fästa, för arbetsbänkar med max. Bordsplattan tjockleck: 80 mm
- Lutningsvinkel +/- 45°

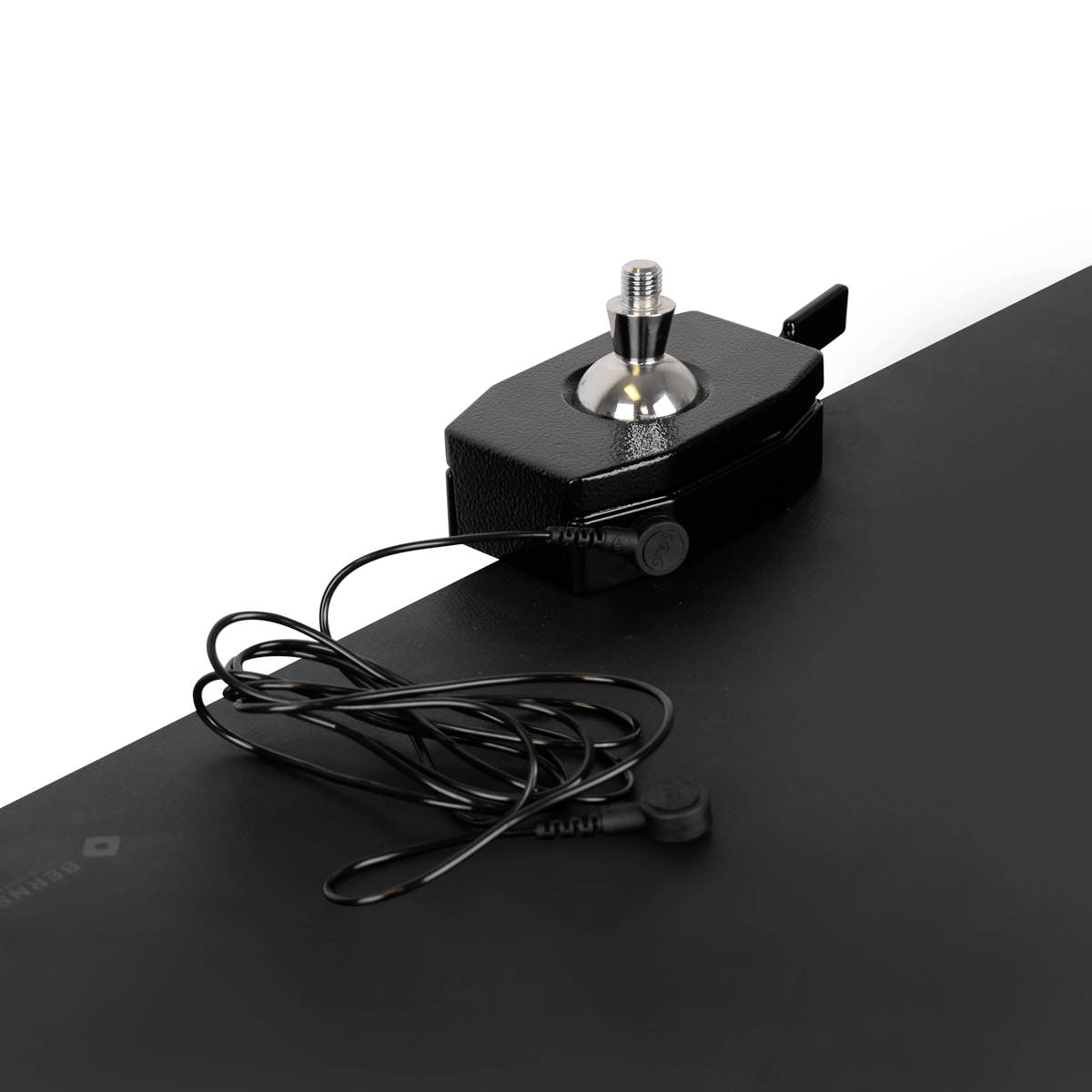

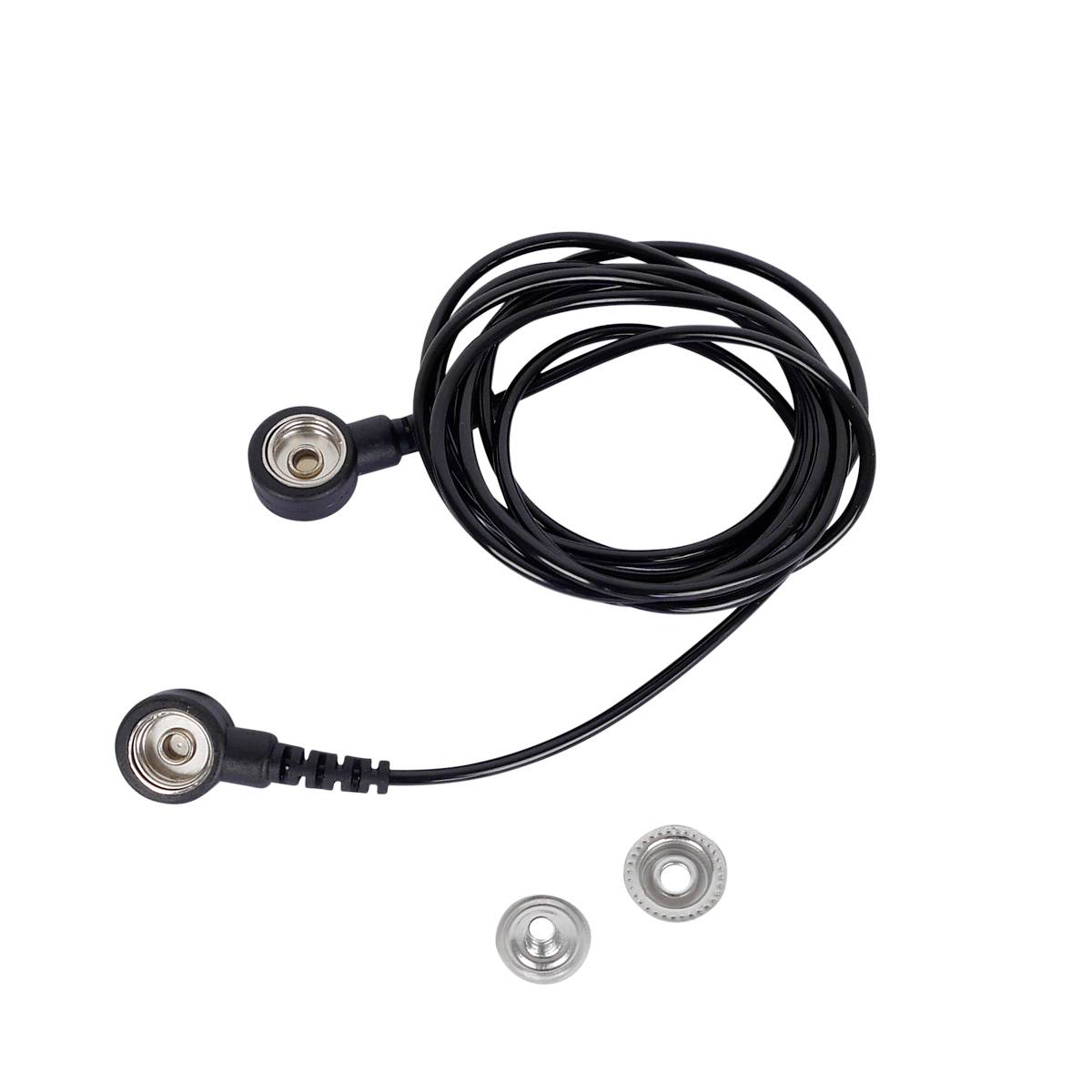

- Inkl. ESD jordledning 1 MOhm, längd 1,8 m för anslutning till en EBP / Earth Bonding Point. Point
- Material: Stål, plast, gjutet aluminium med ESD-pulverbeläggning svart, avledande 10^7 till 10^8 Ohm
Tekniska specifikationer
- Typ av produkt
Skruvstycke
- Egenskaper
med kulled
- Spännvidd (max.)
270 mm
- Spännvidd (bordsklämma)
80 mm
- Material
Stål
- Användningsområde
ESD
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3251121 BERNSTEIN Tools for Electronics ESD Skruvstycke 9-240-ESD Spännvidd (max.): 270 mm
Beskrivning

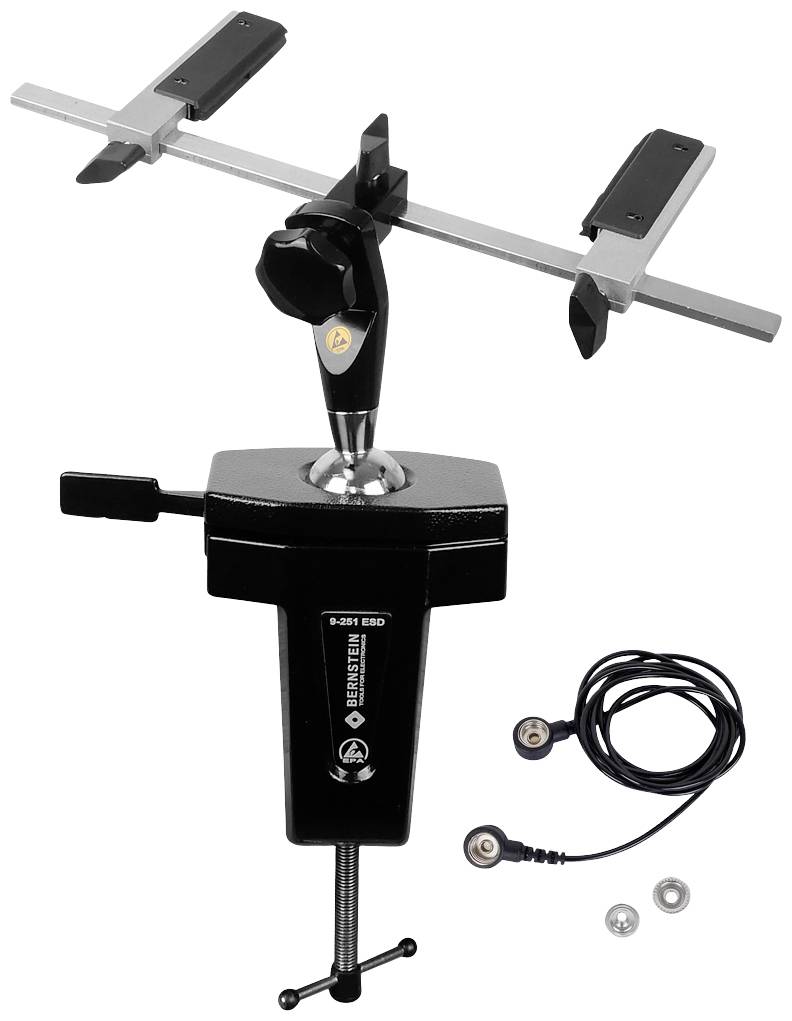

Med SPANNFIX Vario kan PCBs/kretskort med en längd på upp till 270 mm anslutas. Genom den steglöst inställbara kulan kan kretskortet säkert positioneras och hållas i alla riktningar. PCBs / kretskort kan användas snabbt tack vare adaptern. Mycket användbar som tredje hand vid lödning eller montering, användbar kläm- och hållanordning med snabbspännmekanism.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version

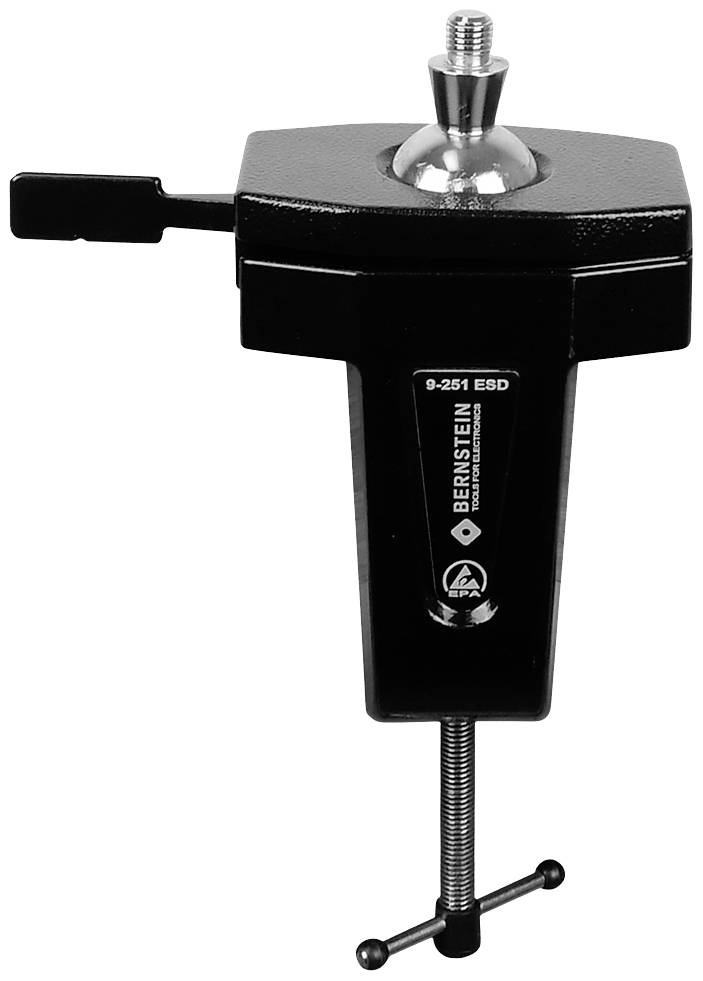

- Bernstein-kulledhållare har en steglöst inställbar - 360° vridbar och +/- 45° lutningsbar - kula, med yttergänga för alla möjliga enheter och instrument. Dessa kan därför lutas i alla riktningar vilket möjliggör en snabb, individuell och mobil justering i alla positioner. Med en enkel spakrörelse löses kulhuvudet upp i den koniska tätningsrörelsen, riktas individuellt och spänns fast. Kulklämman ger ett mycket starkt fäste utan låsning. Tack vare spännskruven längst ned på kulan kan kulans gålighet justeras från lösa till mycket fasta. Vår produktutveckling arbetar ständigt med att optimera och utveckla våra produkter. Om ni har frågor, förbättringar eller förslag, så gläder vi oss åt er kontakt.
Tips

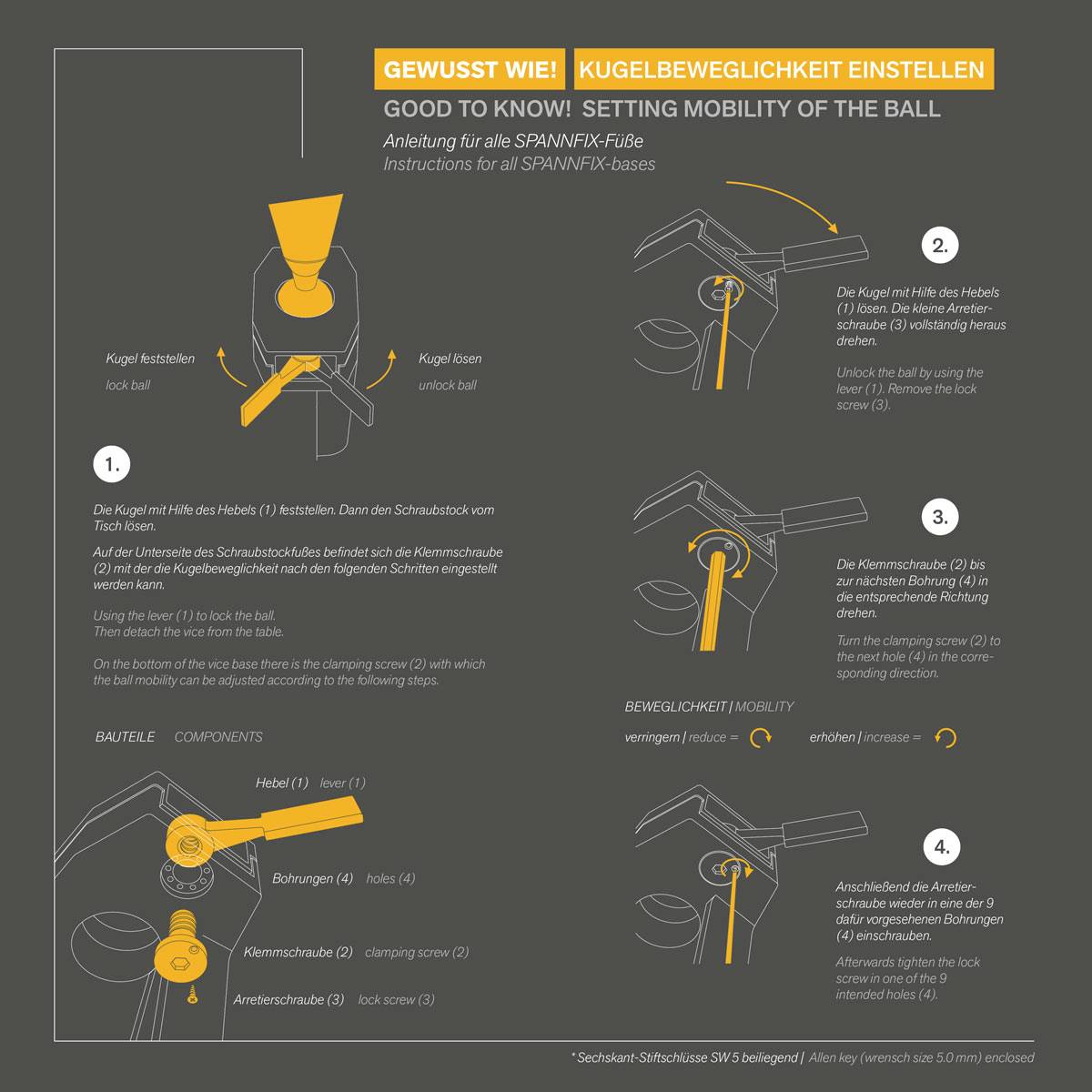

Anslutningsgänga M12 x 1,5 mm (specialgänga) passande adapter vill gärna fråga direkt maximalt vridmoment: Kul-Ø 40 mm ca 24 Nm, kul-Ø 60 mm ca 100 Nm hållkraft av kula på höjd av gängtappar: Kula-Ø 40 mm ca 45 kg (441N), kula-Ø 60 mm ca140 kg (1.372N). Genom att kulan avfettas ökar klämkraften. Klämfot: Bordsplattans tjocklek max. 80 mm skruvfot: 4 x 9 mm genomgående hål Magnetfot: Hållkraft 32 kg horisontellt, 15 kg vertikal (magnet utan hylsa) ESD-utförande: Avledningsvärde 10^7 och 10^8 Ohm EPA. För arbete i elektrostatiskt skyddade områden (ESD arbetsplats/ESD-skyddszon). Fotdelarna kan anslutas med en 10 mm tryckknapp på jordningspunkten. Aluminiumgjutna delar pulverlackerad förkromade ståldelar, rostfri Ving för säkerhetskritiska delar, så att vi inte kan avge hållkraft utan att känna till den konkreta användningen. Kulan kan under olika fysiska förhållanden uppträda annorlunda än hos oss i provningslaboratoriet för optimala testförhållanden.
