BERNSTEIN Tools for Electronics 4-9610-ETC Vridmoment-adapter förinställd 3/8" (10 mm) 10.0 Nm (max)

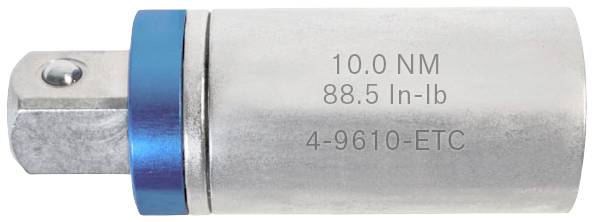

En adapter med blå kant, graverad med '10.0 NM, 88.5 In-lb, 4-9610-ETC', står upprätt mot en vit bakgrund.

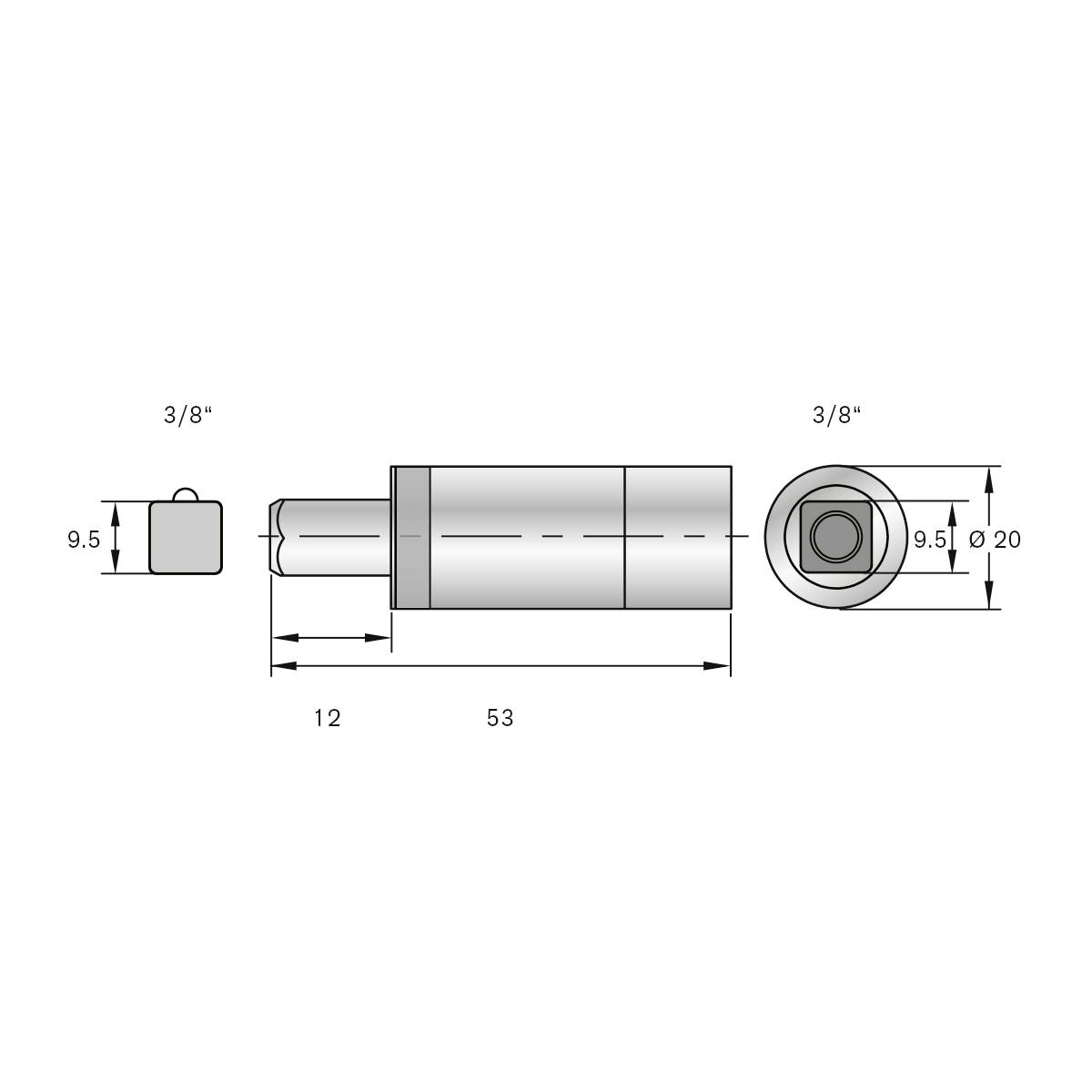

Teknisk ritning av en cylindrisk komponent med dimensioner: längd 53 mm, diameter 20 mm, inklusive anslutningar.

1/2

Leverans fre. 9 okt.

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

14 dagars returrätt ingår

Rapportera juridiska problem

Höjdpunkter & detaljer

Momentnyckel

Förinställd vridmoment, exakt för min. 20.000 klicks
Tolerans: +/-10% (fabrikscertifikat på begäran)
Åtdragningsmoment: 10.0 Nm / 101.9 Kgfcm / 88.5 in-lb
Bit-magnet-upptagning 3/8 tum fyrkant (din 3122/3123)
Uttag 3/8 tum fyrkant (DIN3120)
Material: Legerat stål
Adapterns diameter: 20 mm.
Adapter längd 41 mm (utan skaft)

Tekniska specifikationer

Typ av produkt: Vridmoment-adapter

Egenskaper: förinställd

Output: 3/8" (10 mm)

Vridmoment (max.): 10.0 Nm

Noggrannhet avtryckare: 10 %

Längd: 41 mm

DIN-norm: DIN 3120

: Fabriksstandard (med certifikat)

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3251050 BERNSTEIN Tools for Electronics 4-9610-ETC Vridmoment-adapter förinställd 3/8" (10 mm) 10.0 Nm (max)

Beskrivning

Gör ditt perfekta momentverktyg av en ¼ tum-bit och ett spärrhandtag (spärrskaft). Vridmomentsvärdet är förinställt i adaptern och kan spännas mellan alla vanliga hållarverktyg och en bit. Klickljudet visar när vridmomentet har nåtts. Adaptern kan inte vridas över. Vid lossning av skruven sker ingen vridmomentlåsning (på grund av den blockerade huvudaxeln), därför behövs inget extra Lösverktyg (30% högre vridmoment vid lossning). Adaptern är främst avsedd för manuell drift.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Vridmoments-adaptern används ofta som en komplett lösning för arbeten på elektroniska enheter, i snabbväxlingssystem, robotstationer, luft- och rymdfart, medicinteknik eller helt enkelt på varje arbetsbänk, där det exakta vridmomentet behövs.

Tips

Adaptern är testad enligt din en ISO 6789 (manuellt manövrerade momentskruvverktyg) och har en tolerans på ± 10 % för minst 20.000 klick. Vridmomentvärdet bör kontrolleras regelbundet av användaren via en momentmätare. Adaptern fungerar genom bakslagssäkring av spärrskaft, vridmoment i hylshylsa. Det patenterade systemet består dessutom av en ihålig axel och en dämpningscylinder. Kärnaxeln kan flytta det mobila spärrskaftet. Dämpningscylindern har ett spår så att avståndshylsan kan glida på huvudaxeln. Om det applicerat vridmoment överstiger det förinställda vridmomentet, blir kärnaxeln overksam. Detta innebär att om vridmomentkravet har uppnåtts, ökar inte den kontinuerliga spänningen längre, inte heller till den skruv som ska dras.
