Name: Benning IT 105 Installationsprovare VDE-norm 0100, 0105
Brand: Benning
SKU: 1720605

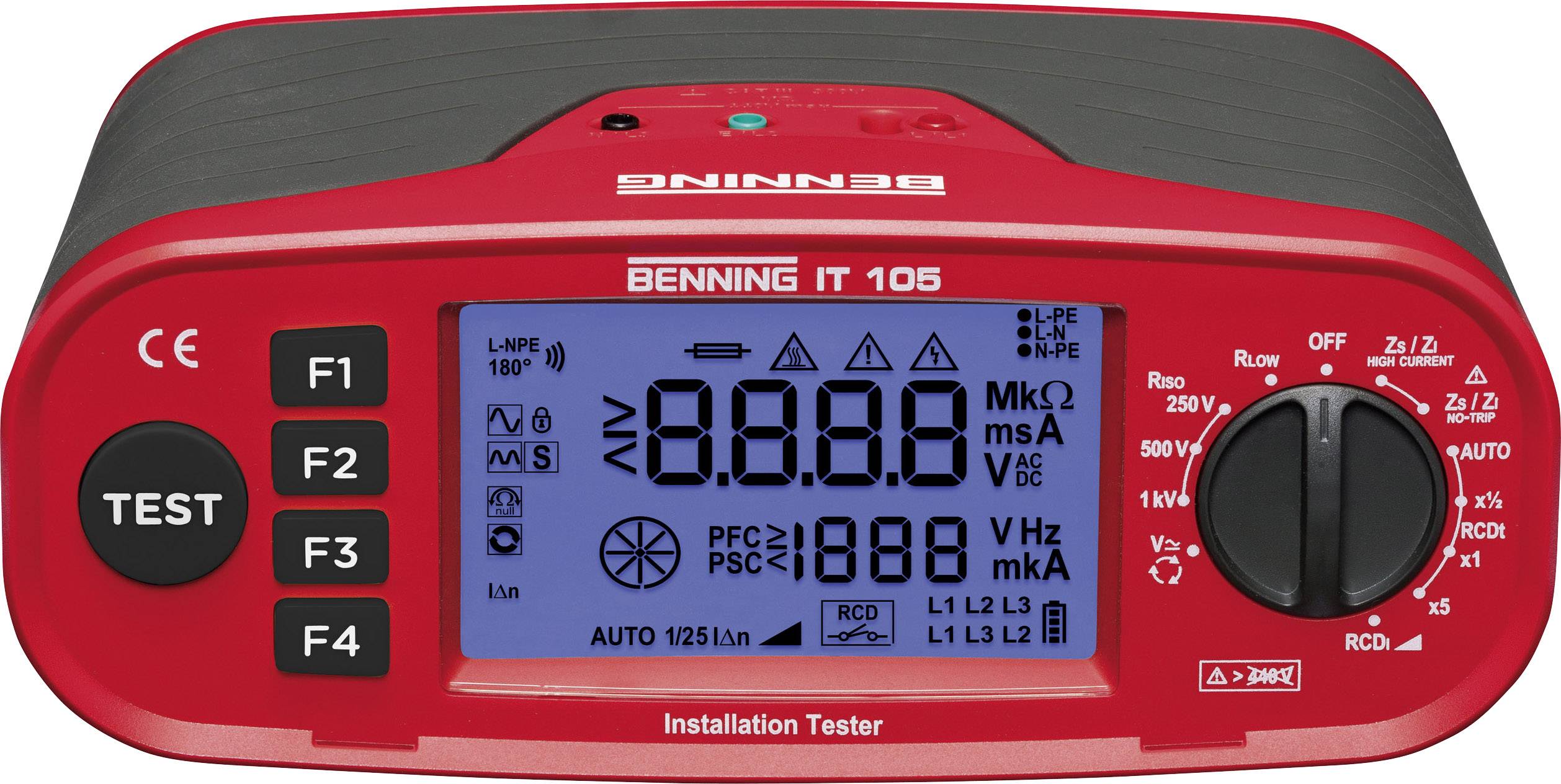

Elektroniskt mätinstrument med display för mätvärden, röd vridknapp och funktionsknappar F1 till F4. Enheten visar olika elektriska mätparametrar.

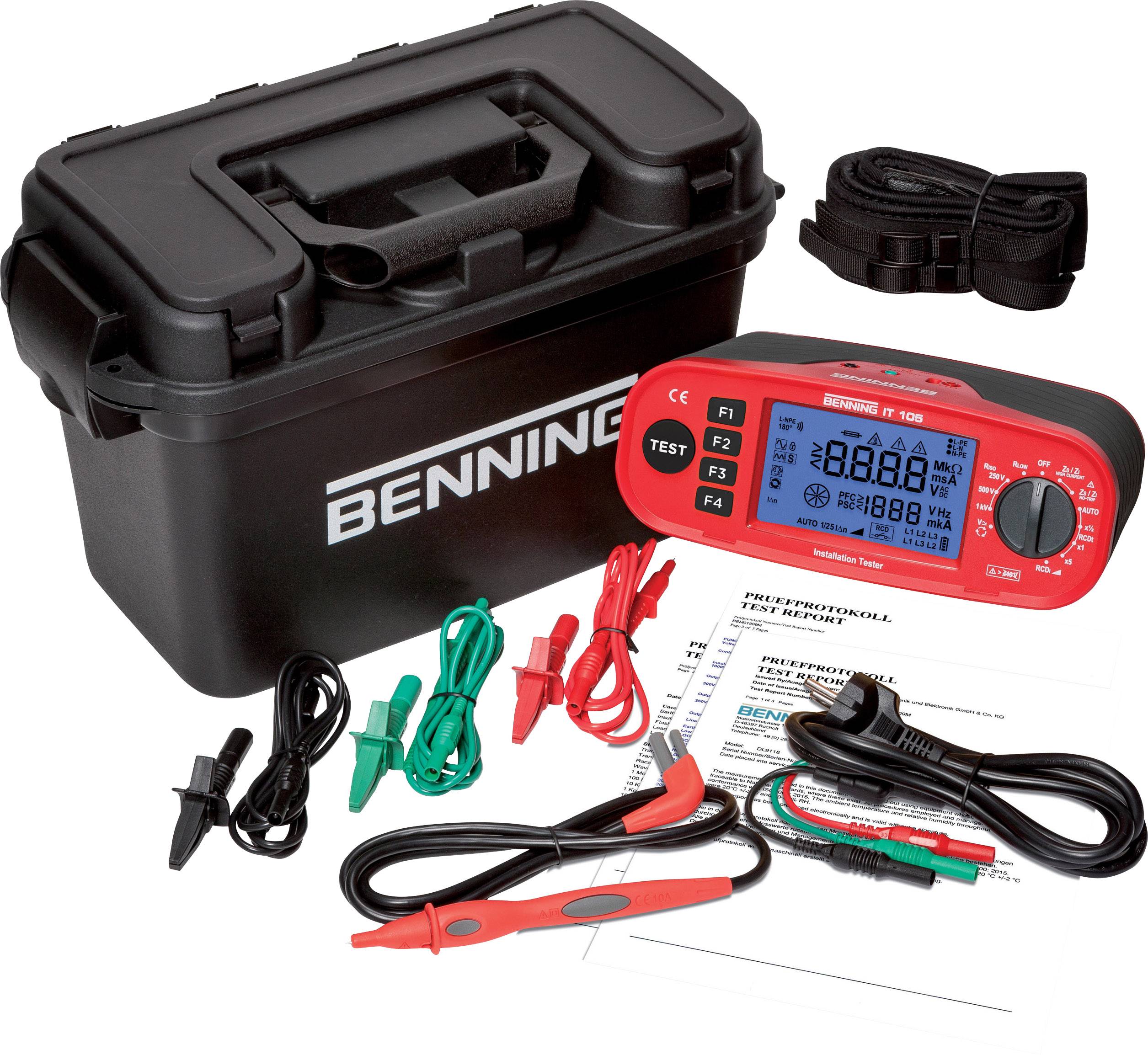

Ett digitalt testinstrument med blått upplyst display och olika kablar ligger bredvid en svart plastlåda.

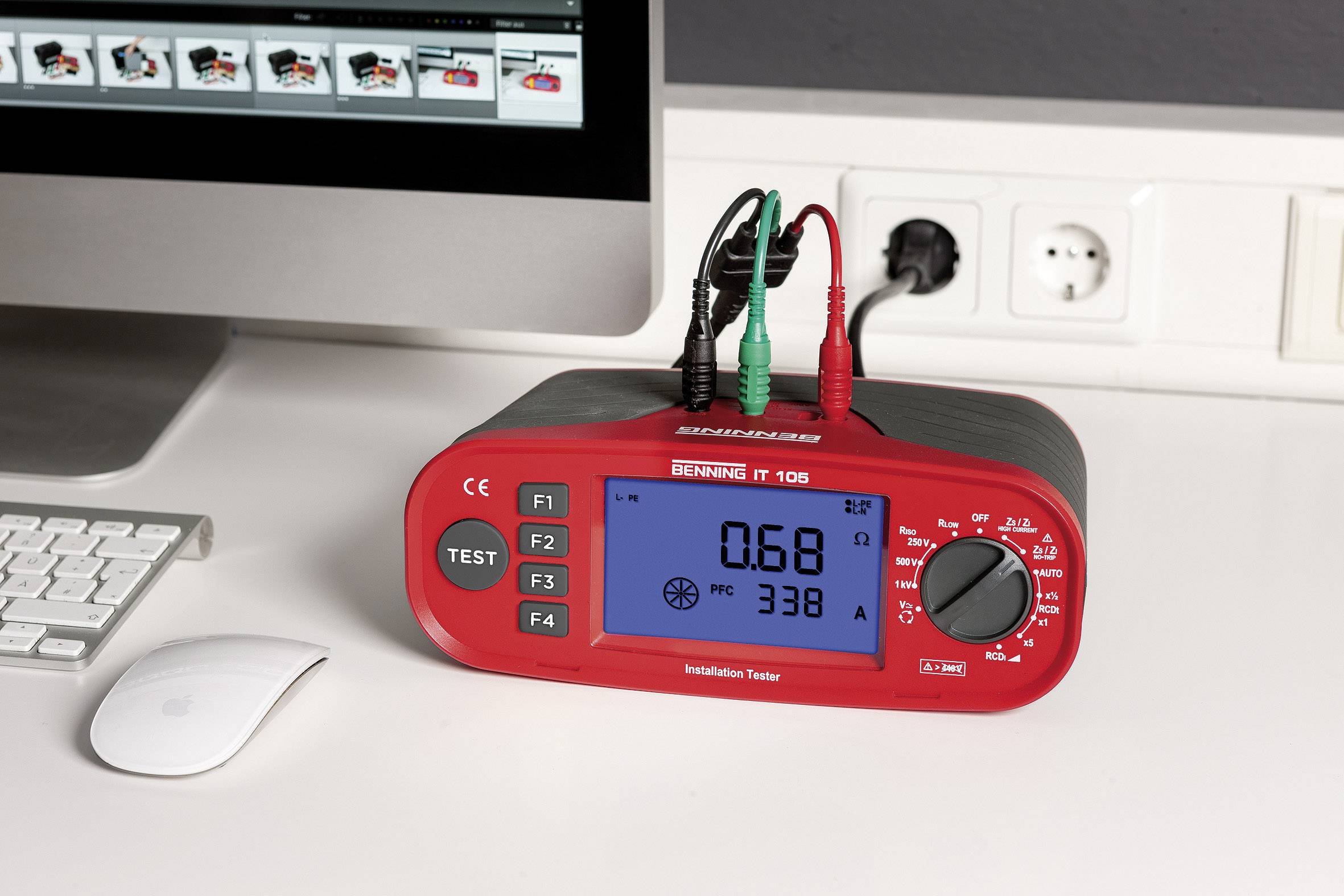

En röd installationstest-enhet med digitalt display visar '0,68' och '338 A'. Den ligger på ett skrivbord bredvid en bildskärm och en mus.

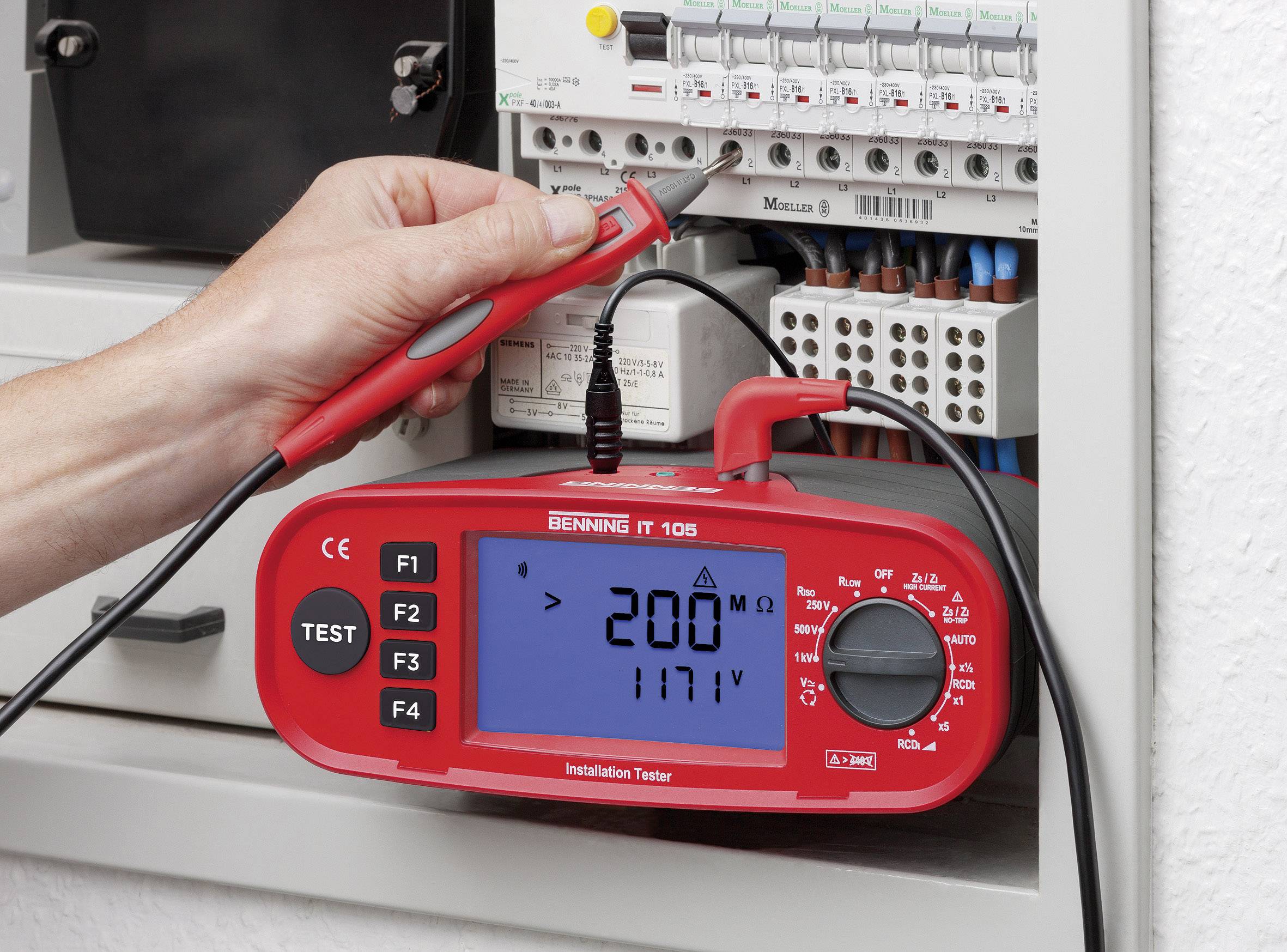

En person använder ett rött installationsmätinstrument för att mäta spänningen i en öppen säkringsbox. Displayen visar '200V' och '117V'.

1/4

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

Kontroll av elektriska anläggningar enligt VDE 0100/0105 och IEC 60364
Lägströmsmotstånd av skyddsledare och ekvipotentialutjämning ledare anslutningar (testström: 200 mA)
Isolationsresistans med provspänning på 250 V, 500 V och 1000 V
Slingimpedans (L-PE) utan FI/RCD-utlösning (NO-TRIP) med samtidig visning av fel strömmen (PFC)
Ledningsimpedans (L-N/L) med hög provström (HIGH CURRENT) med samtidig visning av kortslutning strömmen (PSC)
Provning av FI/RCD-jordfelsbrytare, standard och fördröjd (S) med sinusformade (AC) och pulserande provström (A)
Automatisk mätning av utlösningstid (. x, 1 x och 5 x IΔN) och av utlösningsström i ramper förfarande
Spännings- och frekvensmätning upp till 440 V
Fasföljdsprovning i trefasnät (L1-L2-L3)

Tekniska specifikationer

Grafisk display (belysning)
Mätområde lågohm resistans: 0,15 Ω - 199 Ω
Testström: 200 mA
Provspänning: 250 V/500 V/1000 V
Mätområde ledningsimpedans: 0,2 Ω - 1999 Ω
Mätområde slingimpedans: 0,2 Ω - 1999 Ω
Kortslutningsström: till 26 kA
FI-kontroll (RCD): typ AC, A
mätområde, spänning: 1 V - 440 V;
Mätområde frekvens: 45 Hz - 65 Hz.

Typ av produkt: Installationsprovare

: Fabriksstandard (med certifikat)

Mått.: (L x B x H) 235 x 132 x 230 mm

Vikt: 1.5 kg

Mätområde (VDE): Ledningsimpedans
Slingimpedans
Isoleringsmotstånd
Spänning
Motstånd
Frekvens

DIN-norm: DIN IEC 60364

Visningstyp: digital (LCD)

Bredd: 132 mm

Höjd: 230 mm

Längd: 235 mm

Provningsförfarande: automatisk

Spänningsförsörjning: batteridriven

Typ: IT 105

VDE-norm: 0100
0105

Egenskaper: RCD/FI Test

Tillverkarfärg: Flerfärgad

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1720605 Benning IT 105 Installationsprovare VDE-norm 0100, 0105

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1720605 Benning IT 105 Installationsprovare VDE-norm 0100, 0105

Information

Information 1720605 Benning IT 105 Installationsprovare VDE-norm 0100, 0105

Beskrivning

Säkerhetsteknisk kontroll av elektriska anläggningar efter installation, ändring eller som regelbunden upprepad provning kan BENNING IT 105 enkelt och rationellt testas genomföras.
