Benning 10236771 Apparattestare set
EAN:
Fabrikatsnr.
Artikelnr.:
Tekniska specifikationer
- Benning ST 760+ set apparatprovare (050335)
- Displaytyp: digital (LCD)
- Mätområde (VDE): Skyddsledarmotstånd, isolationsresistans, ekvivalent läckström, skyddsledarström, beröringsström, spänning, ström, effekt, skenbar effekt, belastningsström, patient-läckström, PRCD-kontroll (2-polig, 3-polig, PRCDS, PRCDS+, PRCDK), RCD-KONTROLL (AC, A, F, B, B+), topp- och reellt effektivvärde för obelastad spänning på svetsaggregat
- Mätkategori: CAT II 300 V
- Produktmått, bredd 330 mm
- Produktmått, höjd: 165 mm
- Produktmått längd: 405 mm
- Provningsförfarande: Automatiskt, manuellt
- Gränssnitt: USB, Bluetooth®, LAN, WLAN (802.11b/g), SD-kortplats, Mini-USB
- Kapslingsklass: IP 67
- Spänningsförsörjning: Nät
- Funktion VDE-testinstrument: Med färg-pekskärm, inkl. Väska
- MA 4 CEE-testadapter (044162)
- Vikt: 4200 g
- Produktmått, bredd 410 mm
- Produktmått, höjd: 170 mm
- Produktmått, djup: 350 mm
- Typ av produkt
Apparattestare set
(ej certifierad kalibrering)
- Mätningskategori
CAT II 300 V
- Gränssnitt
WLAN (802.11b/g)
LAN
SD-kortläsare
RJ45
Bluetooth®
4x USB-A
USB
Mini-USB
- Mått.
(L x B x H) 405 x 330 x 165 mm
- Vikt
4200 g
- Mätområde (VDE)
Ekvivalent läckström
- DIN-norm
DIN EN 60974
- Visningstyp
digital (LCD)
- Bredd
330 mm
- Höjd
165 mm
- Längd
405 mm
- Provningsförfarande
manuell
automatisk
- Spänningsförsörjning
nätdriven
- Minne
ja
- Typ
10236771
- Egenskaper
inkl. väska
med färg-touchscreen
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2987783 Benning 10236771 Apparattestare set
Beskrivning

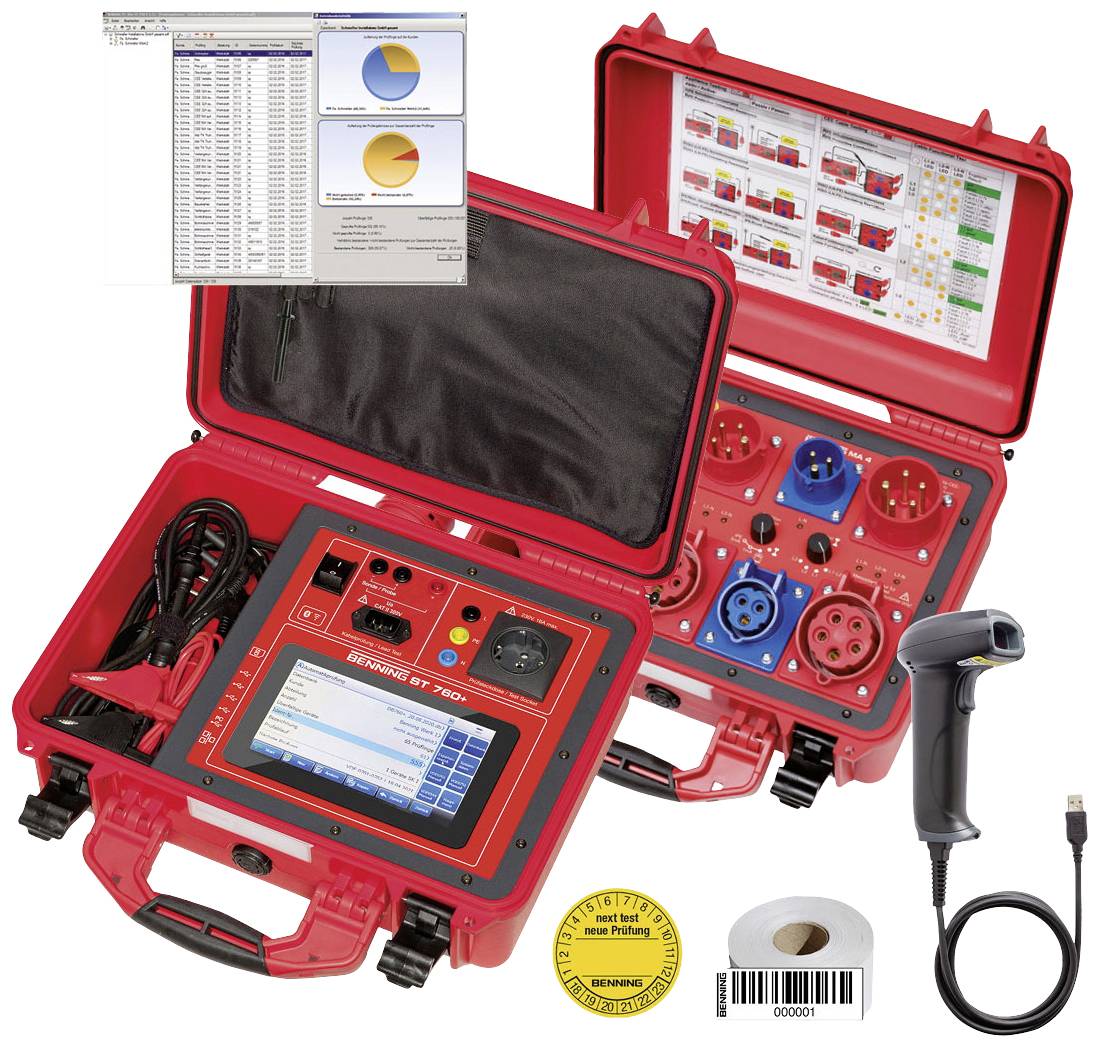

Benning SET enhetskontroll är ideal när provning av 1- och 3-fas av mobil driftutrustning krävs. Genom direkt kombination och avstämning är den lätt att använda. Databaser över driftutrustning och testresultat kan överföras med programvara på olika sätt och finns sedan för utvärdering, statistik och dokumentation.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Benning ST 760+ set apparatprovare (050335)
- Kontroll av mobila PRCD-skivor och typ AC/A/F/B/B+ Provning av trefasiga förbrukare via valfri testadapter Fler mätadaptrar finns som tillval
- Briljant 7" färgpekskärm (35 % större användargränssnitt) med innovativa menyfunktioner för enkel och rationell första kontroll/revision av system
- Smart-Menyfunktioner: Individuellt anpassningsbara enhetsmallar (24 mallar per teststandard) för snabba testhanteringsanläggningar med ett enda knapptryck, auto-ID-funktion för automatisk ökning av identifit nr (ID) för den nya anläggningen av provobjekt, individuellt infällbar via ON/OFF-Slider för en optimerad hantering och användning av EUP's
- Favoritmeny för direkthopp på ofta använda undermenyer
- Softkey-tangentbord (QWERTZ), grafiska fält beskriver de fördefinierade funktionerna
- Automatiskt och manuellt testförlopp med bra/dålig-visning
- Komplett provhanteringsdatabas inklusive testhistorik kan sparas på SD-kort
- Utförande av gränssnittet WLAN, Bluetooth, 4 x USB typ A, 1 x mini-USB, 1 x RJ 45, 1 x SD-kortplats Kostnadsfri programvaruuppdatering Batteristött användargränssnitt, t.ex. avbrott i nätspänningen, transport från testplats till testplats, tillgång till SD-kort möjlig
- Apparattestare-set för kontroll av elektriska apparater/arbetsmedel enligt din VDE 0701-702, DGUV regel 3, BetrSichV, svetsapparater enligt VDE 0544-4, din en 60974-4 och medicinelektriska enheter enligt din VDE 0751-1, din en 62353 typ B, BF, CF, sjukhus-/vårdsängar Grafisk visning Ja, gränsvärdesindikator Mätning: Isolationsresistansmätområde 0.1 Mohm - 100 MOhm (nominell prövspänning 100 V - 1000 V, inställbar)
- Skyddsledarmotståndsområde 0.05 ohm - 10 ohm (provström 600 mA/10A)
- Ekvivalent läckström
- differensström
- Direkt mätning Skyddsledar-/beröringsström 0.03 mA–25 mA
- Mätning av förbrukning
- Effektmätning
- Funktionstest för sant effektivvärde (RMS) V/A/W
- Kontroll av mobila PRCD-skivor som PRCD-s/-s+/-K och typ AC/A/F/B/B+ Provning av trefasiga förbrukare via valfri testadapter Fler mätadaptrar finns som tillval
- Kontroll av förlängningsledningar
- Tomgångsspänning och beröringsström hos svetsströmkretsen
- Avledningsström, avledningsström från enhet typ B, BF och CF
- Egenskaper: Fantastisk 7 tums färgpekskärm (35 % större användargränssnitt) med innovativa menyfunktioner för enkel och rationell första kontroll/testning av system
- Smart-Menyfunktioner: Individuellt anpassningsbara enhetsmallar (24 mallar per teststandard) för snabba testhanteringsanläggningar med ett enda knapptryck, auto-ID-funktion för automatisk ökning av identifit nr (ID) för den nya anläggningen av provobjekt, individuellt infällbar via ON/OFF-Slider för en optimerad hantering och användning av EUP's
- Favoritmeny för direkthopp på ofta använda undermenyer
- Softkey-tangentbord (QWERTZ), grafiska fält beskriver de fördefinierade funktionerna
- Automatiskt och manuellt testförlopp med bra/dålig-visning
- Komplett provhanteringsdatabas inklusive testhistorik kan sparas på SD-kort
- Utförande av gränssnittet WLAN, Bluetooth, 4 x USB typ A, 1 x mini-USB, 1 x RJ 45, 1 x SD-kortplats
- Skrivaranslutning USB-A. Kostnadsfri programvaruuppdatering Batteristött användargränssnitt, t.ex. avbrott i nätspänningen, transport från testplats till testplats, tillgång till SD-kort möjlig
- Aktivt test
- Passivt test
- Alternativ metod
- Differensströmsmetod
- Direkt metod
- Spänningsmätning
- MA 4 CEE-testadapter (044162)
- Adapterväska för aktiv och passiv kontroll av 1- och 3-fas CEE-driftutrustning och CEE-förlängningssladdar i kombination med apparatprovare.
- Mätadaptern gör det lättare för dig att utföra kontroller av mobila enheter. Genom sitt robusta utförande lämpar den sig särskilt bra för användning i industriell miljö. Den enkla hanteringen gör det möjligt för användaren att arbeta effektivt och snabbt med mätenheten. Du kan kontrollera apparater och förlängningskablar som har följande kontaktdon enligt IEC 60309-1:
- CEE-kontakt:
- 16 A, 50 Hz - 60 Hz, 230 V, L+N+PE, 6 h
- 16 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE, 6 h
- 32 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE; 6 h.
- Mätadaptern passar till anslutning av apparatprovare:
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Extern utrustning
Ingår i leveransen
- Set, leveransinnehåll
- Benning ST 760+ set apparatprovare (050335)
- Benning MA 4 CEE-testadapter (044162)
Tips
Provning enligt följande:
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
