Benning 10236769 Installationsprovare-set
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Tekniska specifikationer
- IT 200 installationsprovare (044106)
- Vikt: 1.6 kg
- Lågohmisk provning: 0,01 Ω - 2000 Ω
- Isolationsmotstånd (50/100/250/500/1000 V): 10 kΩ - 1000 MΩ
- Ledningsimpedans: 0,01 Ω - 10 kΩ
- Spänningsfall 0,1 % - 100 %
- Slingimpedans 0,01 Ω - 10 kΩ
- Kortslutningsström: 0,01 A - 200 kA
- Förbindelse 7 mA
- Spänning 1 V - 550 V.
- Displaytyp: Digital
- Mätområde (VDE): Ledningsimpedans, slingimpedans, isolationsresistans, spänning, frekvens, ström
- Mätkategori CAT III 600 V, CAT IV 300 V
- Produktmått, bredd 111 mm
- Produktmått, höjd: 165 mm
- Produktmått längd: 52 mm
- Gränssnitt USB, RS232
- Funktion VDE-testinstrument: Med färg-pekskärm, RCD/Fi Test
- Mätadapter (044169)
- Vikt: 0.82 kg
- Mätkategori: CAT II 300 V
- Produktmått, bredd 100 mm
- Produktmått, höjd: 70 mm
- Produktmått längd: 200 mm
- Maximal barometrisk höjd: 3000 m
- Drifttemperatur 0 till +40 °C.
- Omgivningstemperatur -10 till +70 °C.
- Prövningens längd: 0,3 m.
- Ingångsspänning: 1-fas: Upp till 250 V 3-fas: Upp till 430 V.
- Frekvens: 50/60 Hz
- Maximal provström: 40 A (10 ms) periodisk drift
- Skyddsklass: II (dubbel isolering)
- Föroreningsgrad: 2
- Kapslingsklass: IP 40
- BNC-anslutning
- Motstånd BNC-hölje mot PE 100 kΩ
- Motstånd BNC-kontakt mot CP:100 kΩ
- Amplitudfel -2 %
- Typ av produkt
Installationsprovare-set
(ej certifierad kalibrering)
- Mätningskategori
CAT IV 300 V
- Gränssnitt
USB
- Mått.
(L x B x H) 52 x 111 x 165 mm
- Vikt
1.6 kg
- Mätområde (VDE)
Ledningsimpedans
- Visningstyp
digital
- Noggrannhet
-2 %
- Bredd
111 mm
- Höjd
165 mm
- Längd
52 mm
- Provningsförfarande
automatisk
- Spänningsförsörjning
batteridriven laddningsbara
- Minne
ja
- Typ
10236769
- Egenskaper
med färg-touchscreen
Dokument & nedladdningar
Datablad
Datablad 2987782 Benning 10236769 Installationsprovare-set
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2987782 Benning 10236769 Installationsprovare-set
Information
Testrapport 2987782 Benning 10236769 Installationsprovare-set
Säkerhetsdatablad
Säkerhetsdatablad 2987782 Benning 10236769 Installationsprovare-set
Beskrivning

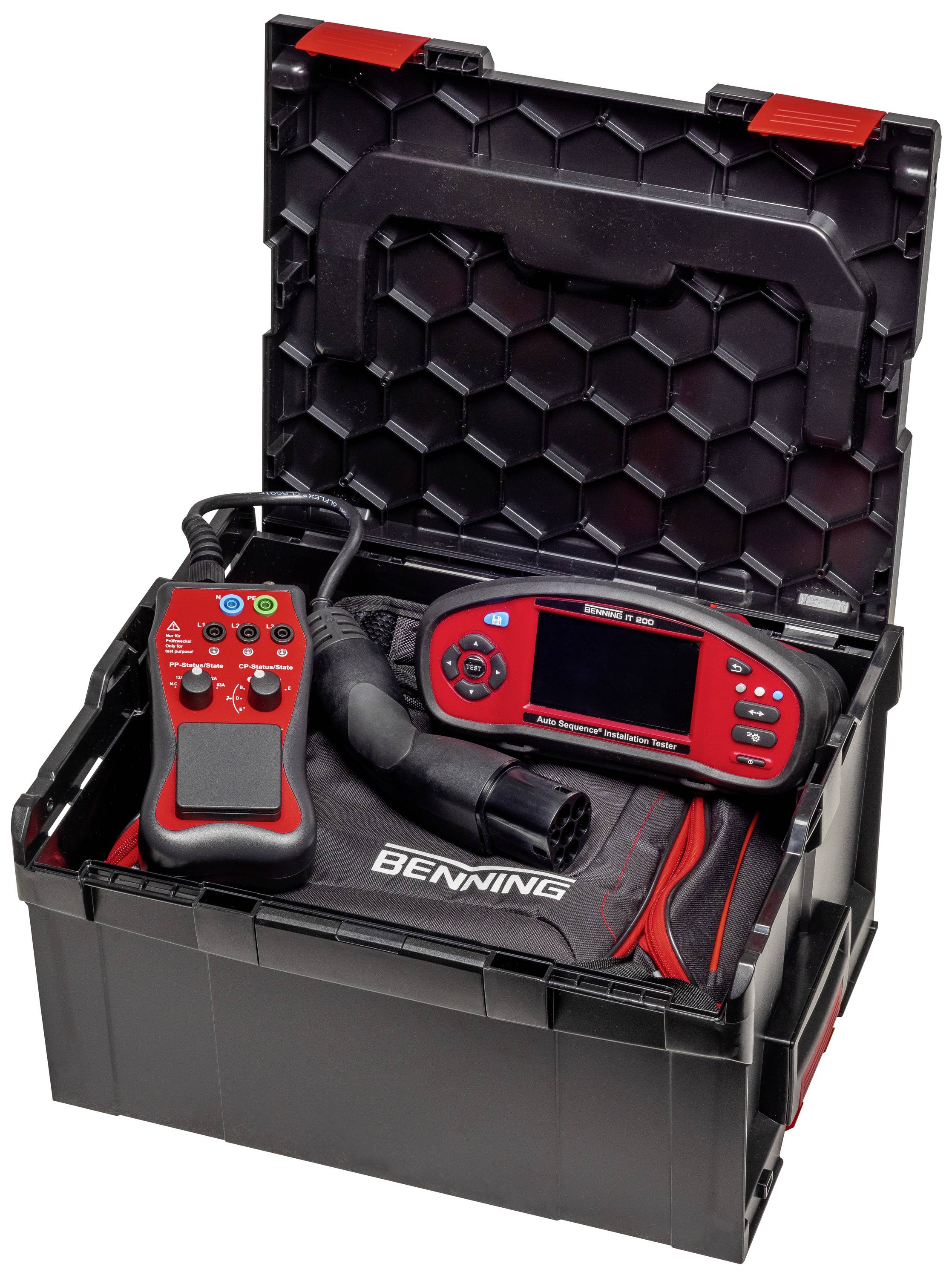

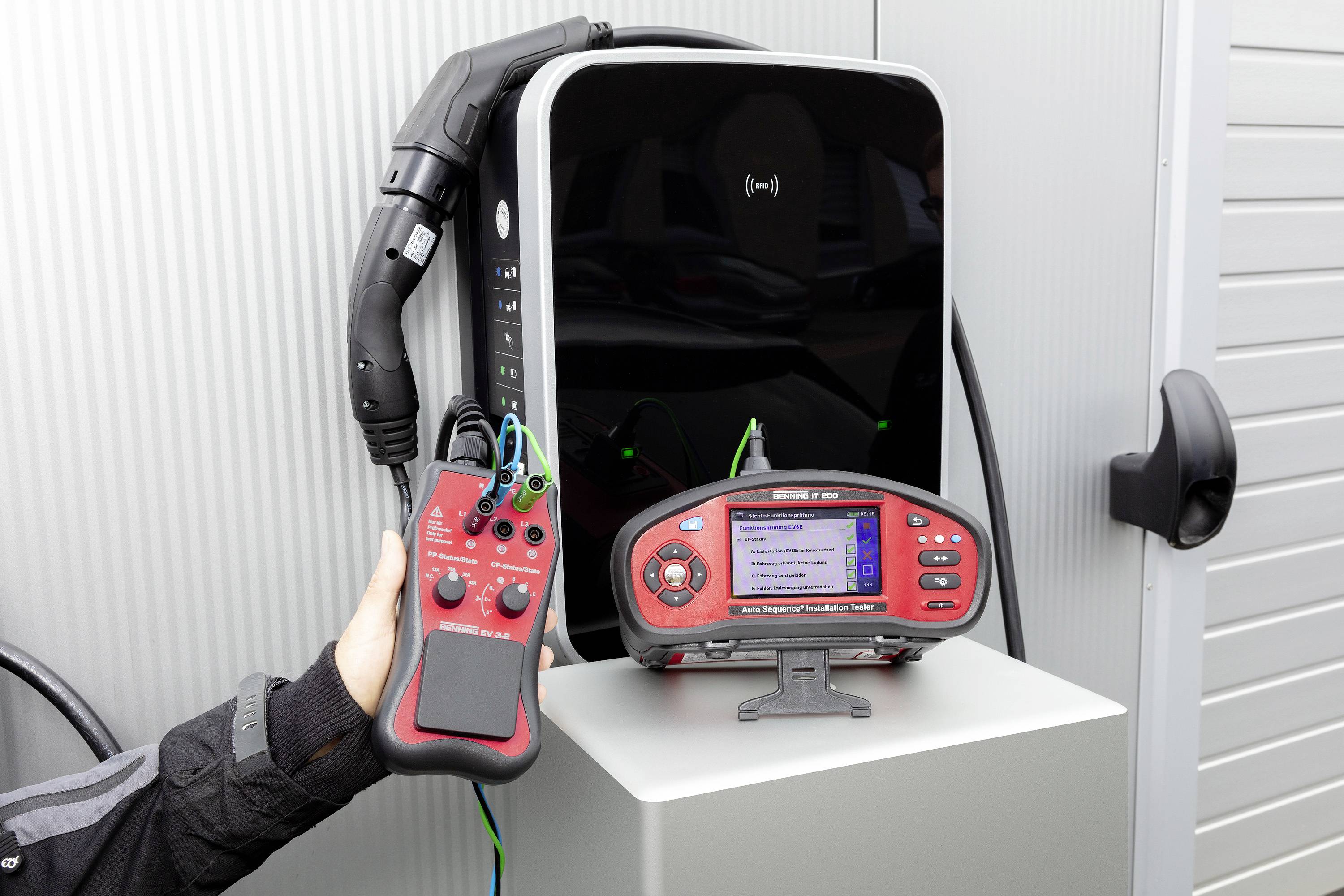

Benning SET för kontroll av stationära anläggningar och vägglådor är ideal för moderna elektriker. Kombinationen gör att du kan kontrollera dina elektriska anläggningar och ev-laddstationer (vägglådor) enligt normerna. Förvaras i en praktisk L-Boxx® är dina apparater säkert förpackade.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- IT 200 installationsprovare (044106)
- Hantering via 4,3” Färgtouchdisplay och tryckknappar
- Enskilda tester och för-programmerade AUTO-Sequence®-mätningar
- Auto-kontroller med en knapptryckning (Z auto, RCD bil, auto-TN, -TN rcd, -TT, (IT)
- Uppdragsansvarig för hantering av revisionsuppdrag;skapande av komplexa anläggningsstrukturer inklusive planerade mätningar
- Stort mätvärdesminne på 8 GB SD-kort.. GB SD-kort
- Commander-testkontakt för jordat uttag med bra/dålig-visning
- Anslutning för streckkodsläsare för identifiering av mätstället
- Online-spänningsmonitor för övervakning av testanslutningar
- Kostnadsfri programvaruuppdatering
- Kraftfullt, uppladdningsbart litiumjonbatteri 4400 mAh
- Batteriladdningsfunktion inbyggd i instrumentet
- Protokollprogram Benning PC-Win IT 130-200
- Skapa och överföra omfattande anläggningsstrukturer till Benning IT 200 för rationell först- och upprepad provning
- Nedladdning av mätvärden och loggning för elektriska anläggningar och E-laddstationer (väggboxar)
- Stöder dataplimport och befintliga funktioner i Benning IT 130
- Exportfunktion av provningsdata
- Flerinstallation möjlig utan extra kostnad
- Gratis software updates
- Beröringsspänning
- True RMS-spänning
- PE-motstånd under nätspänning (3-ledningsmetod)
- Provning av Fi/RCD-jordfelsbrytare standard och fördröjd (s) (typ AC, A, F, B, B+, ev RCD/ EV RCM (RDC-DD), mi RCD och PRCD), AUTO-test, utlösningstid, utlösningsström (ramp)
Ingår i leveransen
- Benning PV-Win IT 130-200 via downloadlink och kalibreringscertifikat
- Benning IT 200 installationsprovare (044106)

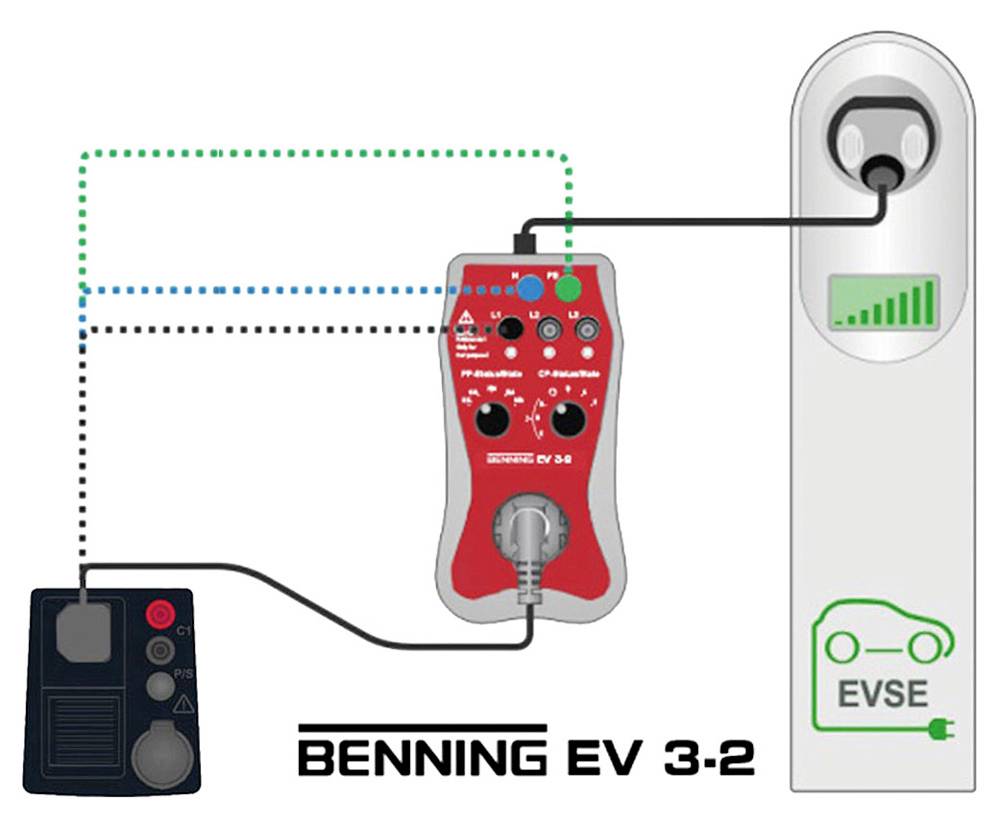

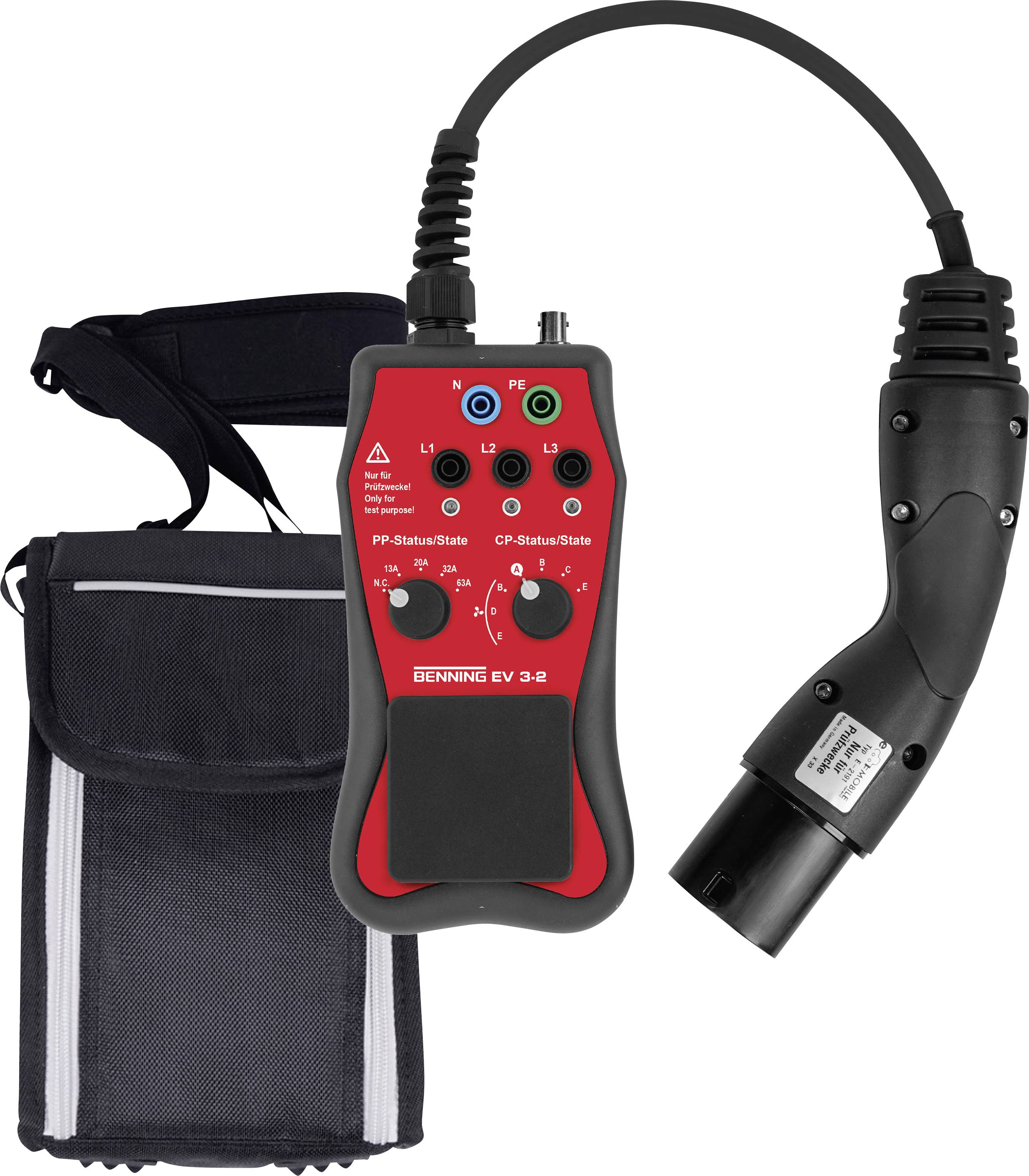

- Benning EV 3-2 testadapter (044169)
- Benning L-Boxx® 238 (10236016)
Tips
Provning enligt följande:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 VDE 0122-1
