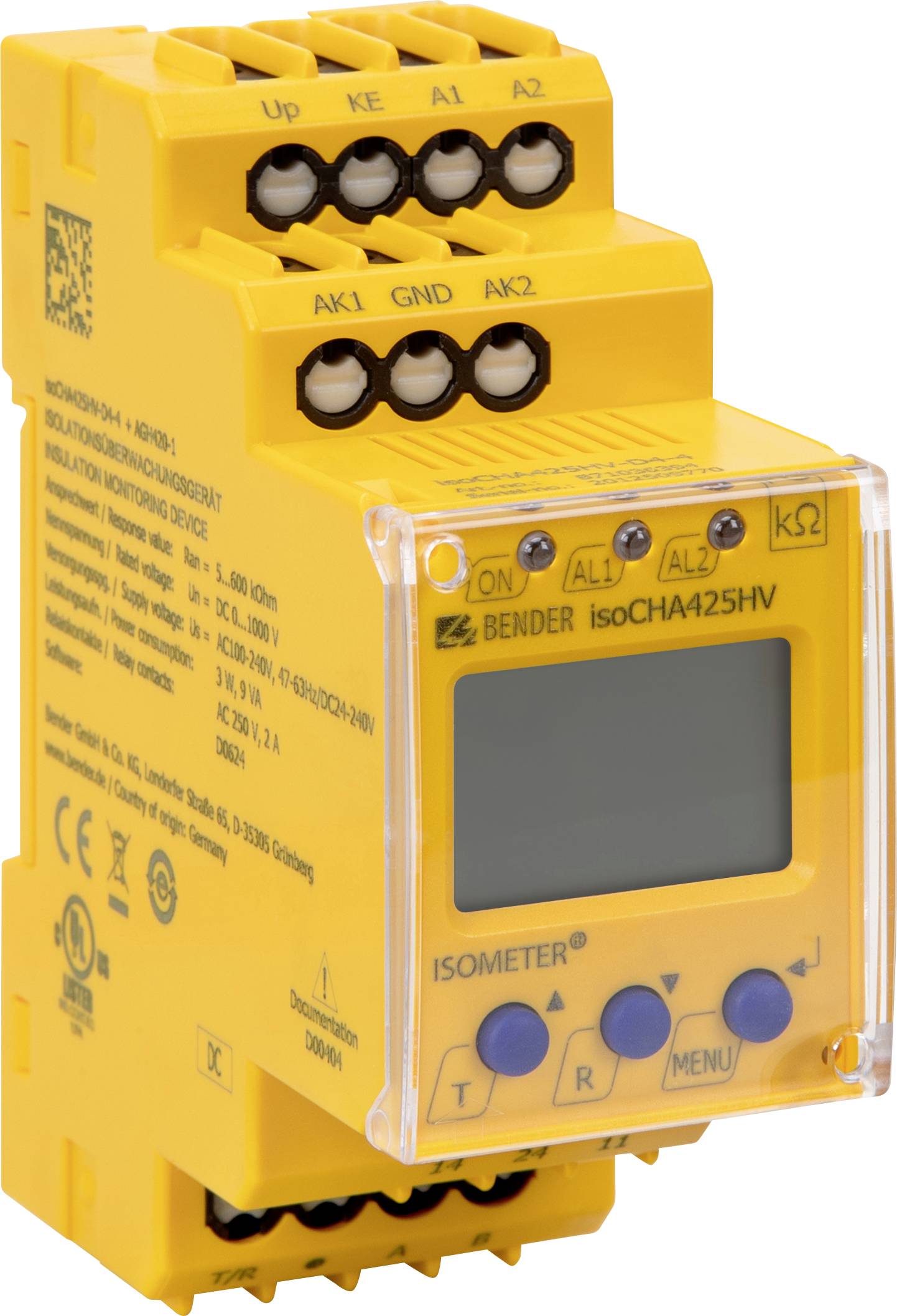

Bender isoCHA425-D4-4 Lösenord
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (4 632,00 kr / stycken)
4 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Laddningsstation
- Övervakning av isolationsresistans från DC-laddningsstationer enligt japansk laddningsstandard CHAdeMO
- Identifiering av enpolig isolationsfel i DC-nätspänningsområdet mellan 50 V och 400 V inom 1 s.
- Identifiering av tvåpoliga isolationsfel inom 10 s.
- Mätning av nätspänning (true r. rule) med under-/överspänningsregistrering
- Mätning av DC-spänning nät mot jord (L+/PE och L-/PE)
- Automatisk anpassning till nätavledningskapaciteten upp till 2 μF
- Start-, svar- och återfallsfördröjning kan ställas in
- Två separat inställbara utlösningsvärdeområden på 5...250 kΩ (larm 1,larm 2)
- Larm visas med LED:er (AL1, AL2), en display och larmrelä (K1, K2)
- Automatisk enhetssjälvtest med anslutningsövervakning
- Reläets vilo- eller arbetsströmförhållande kan väljas
- Mätvärdesvisning på multifunktionell LCD-display
- Fellagring kan aktiveras
- RS-485 (galvaniskt separerat) med följande protokoll:
- BMS-gränssnitt (Bender-Mätinstrumentgränssnitt) för datautbyte med andra Bender-komponenter
- – Modbus RTU
- – Isodata (för kontinuerlig visning av data)
- Lösenordsskydd mot obehöriga ändringar av parametrar
Tekniska specifikationer
- Märkspänning: 400 V
- Överspänningskategori: III
- Mätkrets: (IC1)
- Försörjningskrets: (IC2)
- Utgångskrets: (IC3)
- Styrkrets (IC4)
- Nominell stötspännning
- IC1/(IC2-4): 6 kV
- IC2/(IC3-4): 4 kV
- IC3/IC4: 4 kV
- Märkisolationsspänning:
- IC1/(IC2-4): 400 V.
- IC2/(IC3-4): 250 V.
- IC3/IC4: 250 V.
- Föroreningsgrad: 3.
- Säker separering (förstärkt isolering) mellan:
- IC1/ (IC2-4): ÖVERSPÄNNINGSKATEGORI III, 600 V.
- IC2/ (IC3-4): ÖVERSPÄNNINGSKATEGORI III, 300 V.
- IC 3/IC4: ÖVERSPÄNNINGSKATEGORI III, 300 V.
- Spänningstest (Stucktest) enligt IEC 61010-1:
- IC2/(IC3-4): AC 2,2 KV
- IC 3/IC4: AC 2,2 KV
- Matningsspänning US: AC 100…240 V/DC 24…240 V.
- Tolerans för US: -30…+15 %
- Frekvensområde US: 47…63 Hz
- Egenförbrukning: ≤ 3 W, ≤ 9 VA
- Övervakat IT-system
- Nominell nätspänning UN: DC 50…400 V.
- Tolerans från UN: +25 %
- Mätkrets
- Mätspänning: ± 12 V.
- Mätström vid RF, ZF = 0: ≤ 110 μA
- Inre resistans Ri, Zi: ≥ 115 kΩ
- Tillåten avledningskapacitet CE: ≤ 2 μF
- Startfördröjning t: 0…10 s (0 s)*
- Aktiveringsfördröjning ton: 0…99 s (0 s)*
- Tillslagsfördröjning: 0...99 s (0 s)*
- Visning: LCD-display, multifunktionell, obelyst
- Visningsområde mätvärde isoleringsmotstånd (RF): 1 kΩ…2 MΩ
- Driftosäkerhet RF: ±15 %, minst ±2 kΩ
- Visningsområde mätvärde nätnominell spänning (UN): 50...400 VRMS
- Driftosäkerhet: ±5 %, minst ±5 V.
- Visningsområde för nätavledningskapacitet vid RF > 10 kΩ (endast läge ”dc”): 0…17 μF
- Driftosäkerhet vid RF ≥ 20 kΩ och CE ≤ 5 μF: ±5 %, minst ± 0,1 μF
- Lösenord: off/0...999 (off/0)*
- Minnesfel larmmeddelanden: On/(off)*
- Gränssnitt/protokoll RS-485/BMS, Modbus RTU, isodata
- Baudhastighet: BMS (9,6 kbit/s), Modbus RTU (inställbar), isodata (115,2 kbit/s)
- Ledningslängd: (9,6 kBits/s) ≤ 1200 m.
- Ledning: Parvis tvinnad, skärm på ena sidan av PE min. J-Y(St)Y 2 x 0,6
- Termineringsmotstånd 120 Ω (0,25 W), intern, inkopplingsbar
- Brytardelar: 2 x 1 slutare, gemensam klämma 11
- Arbetsprincip: Viloström/arbetsström (viloström)*
- Elektrisk livslängd vid mätförhållanden: 10000 omslagscykler
- Anslutningstyp: Fjäderklämma
- Nominell ström ≤ 10 A.
- Ledarstorlekar: AWG 24 -14
- Driftsätt: Kontinuerlig drift
- Monteringsläge: Kylslitsar ska ventileras vertikalt
- Kapslingsklass installationer (din en 60529): IP30
- Kapslingsklass klämmor (din en 60529): IP20
- Höljets material: Polykarbonat
- Snabbmontering på din-skena: IEC 60715
- Skruvfäste 2 x M4 med fästclip
- Typ av produkt
eMobility isoleringsövervakningsenhet
- Godkännande
Lösenord
- Vikt
150 g
Dokument & nedladdningar
Datablad
Datablad 2372868 Bender isoCHA425-D4-4 Lösenord
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2372868 Bender isoCHA425-D4-4 Lösenord
Beskrivning
ISOMETER® för DC-laddningsstationer används i enlighet med japansk laddningsstandard CHAdeMO för spänningar mellan DC 50 V och 400 V. Enpoliga isolationsfel rapporteras med en responstid ≤ 1 sekund. Tvåpolig isoleringsfel på 10 sekunder. Den maximalt tillåtna avledningskapaciteten CE är 2 μF. Under alla omständigheter bör man genom individuell anpassning anpassa sig till förhållandena på platsen för installation och drift för att uppfylla kraven i normerna. Observera de gränser för användningsområdet som anges i de tekniska specifikationerna. Annan användning eller användning som går utöver detta skall inte anses vara avsedd för ändamålet
DC-laddningsstationer för elfordon enligt japanskt laddningsstandard CHAdeMO
ISOMETER® mäter effektivvärdet (TrueRMS) hos nätspänningen UN mellan L+ och Loch DC-spänningarna mellan L+ och jord (UL+e) och mellan L- och jord (UL-e). Det ska bestämma felplatsen ”R%” för den lägsta nätspänningen, dvs. isoleringsmotståndet mellan ledarna L+ och L, med hjälp av en ”+”- eller ”-”-symbol för isoleringsmotståndsvärdet. Intervallet för felplatsens värdeområde ligger inom ±100 %:
Display/betydelse
-100 % / ensidigt fel på ledare L.
0 % / symmetriskt fel
+100 % / ensidigt fel på ledare L+
ISOMETER® använder det seriella maskinvarugränssnittet RS-485 med följande protokoll:
• BMS
BMS-protokollet är en integrerad del av testmätinstrumentsgränssnittet (BMS-bussprotokoll). Dataöverföringen sker med ASCII-tecken.
• Modbus RTU
Modbus RTU är ett programskikt-messaging-protokoll och erbjuder master/slave-kommunikation mellan enheter som är anslutna via bussystem och nätverk. Modbus-RTU-meddelanden har en 16-bitars CRC (CyclicRedundant Checksum) som garanterar tillförlitligheten.
• Isodata
ISOMETER® sänder kontinuerligt en takt på ca 1 sekund en ASCIIdatastring. Kommunikation med ISOMETER® är inte möjlig i detta läge och ingen annan kanal får anslutas till RS-485-bussledningen. Parametrarna adress, överföringshastighet och paritet för gränssnittsprotokollen konfigureras i menyn "out".
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
DC-laddningsstationer för elfordon enligt japanskt laddningsstandard CHAdeMO
ISOMETER® mäter effektivvärdet (TrueRMS) hos nätspänningen UN mellan L+ och Loch DC-spänningarna mellan L+ och jord (UL+e) och mellan L- och jord (UL-e). Det ska bestämma felplatsen ”R%” för den lägsta nätspänningen, dvs. isoleringsmotståndet mellan ledarna L+ och L, med hjälp av en ”+”- eller ”-”-symbol för isoleringsmotståndsvärdet. Intervallet för felplatsens värdeområde ligger inom ±100 %:
Display/betydelse
-100 % / ensidigt fel på ledare L.
0 % / symmetriskt fel
+100 % / ensidigt fel på ledare L+
ISOMETER® använder det seriella maskinvarugränssnittet RS-485 med följande protokoll:
• BMS
BMS-protokollet är en integrerad del av testmätinstrumentsgränssnittet (BMS-bussprotokoll). Dataöverföringen sker med ASCII-tecken.
• Modbus RTU
Modbus RTU är ett programskikt-messaging-protokoll och erbjuder master/slave-kommunikation mellan enheter som är anslutna via bussystem och nätverk. Modbus-RTU-meddelanden har en 16-bitars CRC (CyclicRedundant Checksum) som garanterar tillförlitligheten.
• Isodata
ISOMETER® sänder kontinuerligt en takt på ca 1 sekund en ASCIIdatastring. Kommunikation med ISOMETER® är inte möjlig i detta läge och ingen annan kanal får anslutas till RS-485-bussledningen. Parametrarna adress, överföringshastighet och paritet för gränssnittsprotokollen konfigureras i menyn "out".
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Auktorisation (eMobility): Lösenord
Tips
Observera, kräver auktoriserad elektriker för installation.
