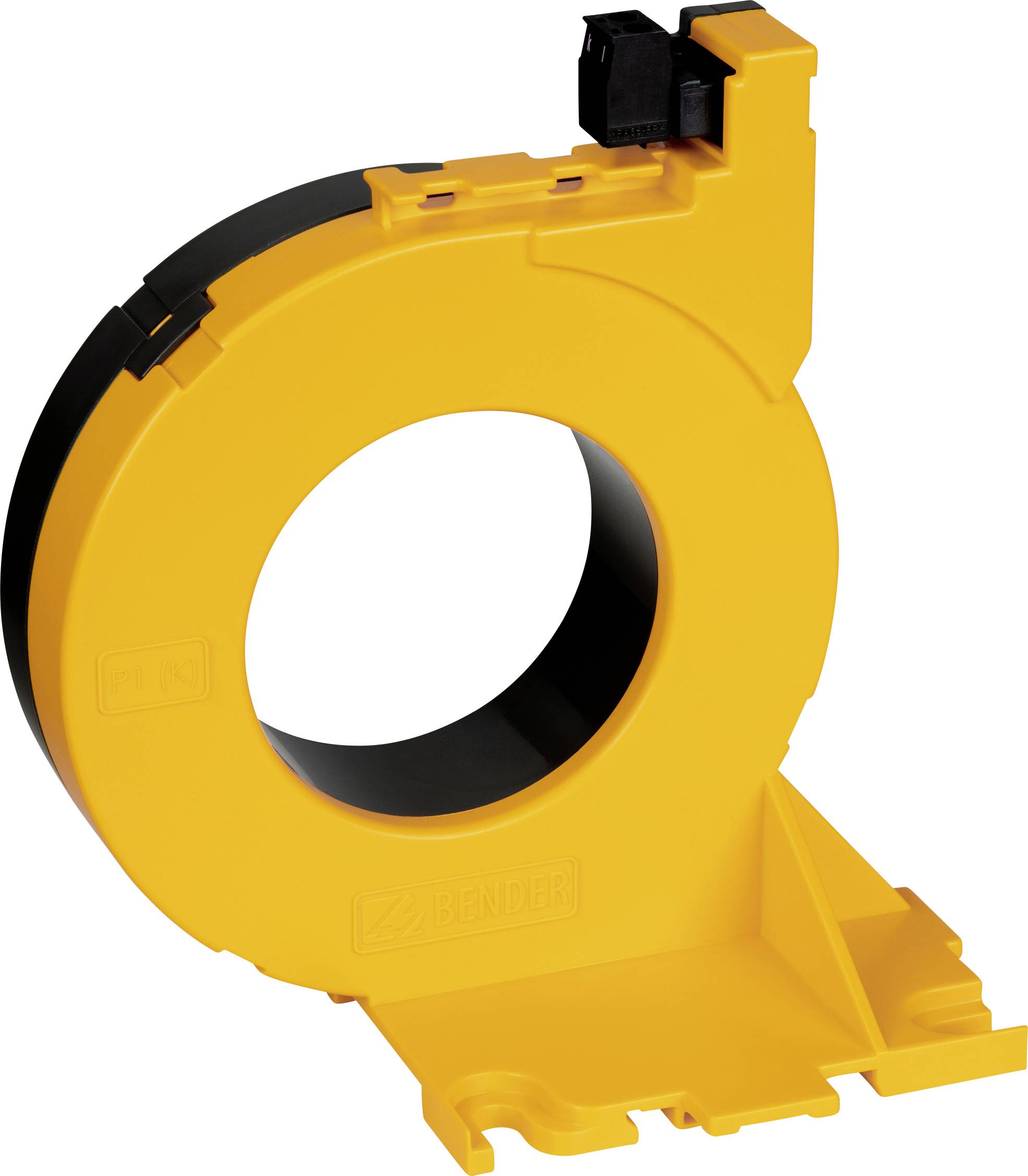

Bender CTAC60 B98110017 Mätströmomvandlare Primärström 250 A Sekundärström 0.0167 A Ledningsgenomföring (H x B):60 x 60
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
4 Styck
Antal
Toal (1 512,00 kr / stycken)
1 832,00 kr
-17 %
1 512,00 kr
exkl. moms
Fri frakt
Endast 4 Styck kvar på lager
Höjdpunkter & detaljer
Strömtransformator
- Ingångsström 250 A
- Utgångsström 0.0167 A
- Ledningsgenomföring Ø 60 mm
Tekniska specifikationer
- Märkspänning: 800 V
- Överspänningskategori: III
- Nominell stötspänning/föroreningsgrad: 8 kV/3
- Mätflödets omvandlingspris CTAC
- Primär märkfelström 10 A.
- Sekundär nominell differensström 0,0167 A.
- Slutlig utväxling KN: 10/0,0167 A.
- Märkborste: Max 180 Ω
- Nominell effekt 0,05 VA
- Termisk kontinuerlig märkfelström Icth: 30 A.
- Termisk korttids-mätström Ith: 60 x Icth = 2,4 kA/1 s
- Nominell stötström Idyn: 2,5 x Ith = 6,0 kA/40 ms
- Märkström i
- CTAC60 vid IΔn ≥ 30 mA 160 A.
- CTAC60 vid IΔn ≥ 300 mA 250 A.
- Kontakttyp MSTB 2,5/2-ST-5,08
- Tillverkare Phoenix Contact
- Anslutningsskruvklämmor.
- Arbetstemperatur: - 25 till +70 °C
- Kapslingsklass installationer (din en 60529) IP40
- Skyddsklass klämmor (din en 60529) IP20
- Brandklass UL94 V-0
- Typ av produkt
Mätströmomvandlare
- Primärström
250 A
- Sekundärström
0.0167 A
0.05 VA
- Ledningsgenomföring Ø
60 mm
- Typ
CTAC60
- Mått.
(L x B x H) 78 x 126 x 137 mm
- Utgångsström
0.0167 A
- Ingångsström
250 A
- Ledningsgenomföring (B)
60 mm
- Ledningsgenomföring (H x B)
60 x 60 mm
- Ledningsgenomföring (H)
60 mm
- Mätningskategori
CAT III
- Bredd
126 mm
- Höjd
137 mm
- Längd
78 mm
Dokument & nedladdningar
Datablad
Datablad 2372857 Bender CTAC60 B98110017 Mätströmomvandlare Primärström 250 A Sekundärström 0.0167 A Ledningsgenomföring (H x B):60 x 60
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2372857 Bender CTAC60 B98110017 Mätströmomvandlare Primärström 250 A Sekundärström 0.0167 A Ledningsgenomföring (H x B):60 x 60
Beskrivning
Mätströmstransformator i CTAC-serien är högkänslig mätströmtransformator som överför AC-ström i kombination med differensström-övervaknings- och utvärderingsenheter i serien RCM resp. RCMS till en mätsignal som kan mätas.
Dessutom är de lämpliga för användning i anordningar för isolationsfelsökning för IT-system (EDS). De används för att registrera testströmmen från en provström-generator, PGH eller ISOMETER® iso685. Provströmmen omvandlas i kombination med isolationsfelsökare i serien EDS till en mätsignal som kan mätas.
Anslutning till respektive enhet sker via en tvåtrådig ledning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Dessutom är de lämpliga för användning i anordningar för isolationsfelsökning för IT-system (EDS). De används för att registrera testströmmen från en provström-generator, PGH eller ISOMETER® iso685. Provströmmen omvandlas i kombination med isolationsfelsökare i serien EDS till en mätsignal som kan mätas.
Anslutning till respektive enhet sker via en tvåtrådig ledning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
