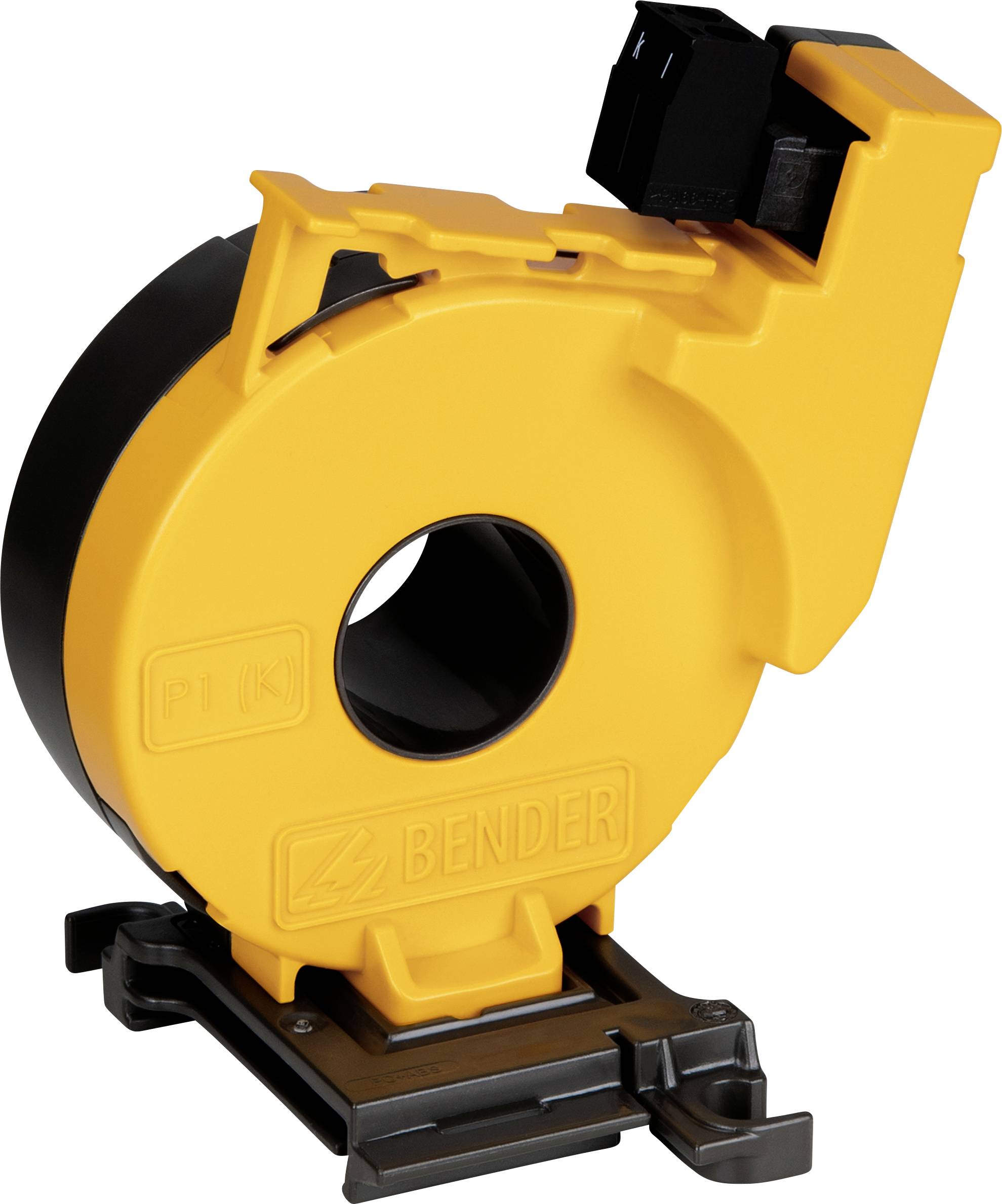

Bender CTAC20 B98110005 Mätströmomvandlare Primärström 63 A Ledningsgenomföring Ø:20 mm 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
11 Styck
Antal
Toal (1 272,00 kr / stycken)
1 272,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Strömtransformator
- Ledningsgenomföring Ø 20 mm
Tekniska specifikationer
- Märkspänning: 800 V
- Överspänningskategori: III
- Nominell stötspänning/föroreningsgrad: 8 kV/3
- Mätflödets omvandlingspris CTAC
- Primär märkfelström 10 A.
- Sekundär nominell differensström 0,0167 A.
- Slutlig utväxling KN: 10/0,0167 A.
- Märkborste: Max 180 Ω
- Nominell effekt 0,05 VA
- Termisk kontinuerlig märkfelström Icth: 30 A.
- Termisk korttids-mätström Ith: 60 x Icth = 2,4 kA/1 s
- Nominell stötström Idyn: 2,5 x Ith = 6,0 kA/40 ms
- Märkström i
- CTAC20 vid IΔn ≥ 30 mA 40 A.
- CTAC20 vid IΔn ≥ 300 mA 63 A.
- Kontakttyp MSTB 2,5/2-ST-5,08
- Tillverkare Phoenix Contact
- Anslutningsskruvklämmor.
- Arbetstemperatur: - 25 till +70 °C
- Kapslingsklass installationer (din en 60529) IP40
- Skyddsklass klämmor (din en 60529) IP20
- Brandklass UL94 V-0
- Typ av produkt
Mätströmomvandlare
- Primärström
63 A
- Ledningsgenomföring Ø
20 mm
- Typ
CTAC20
- Mått.
(L x B x H) 60 x 75 x 82 mm
- Bredd
75 mm
- Höjd
82 mm
- Längd
60 mm
Dokument & nedladdningar
Datablad
Datablad 2372855 Bender CTAC20 B98110005 Mätströmomvandlare Primärström 63 A Ledningsgenomföring Ø:20 mm 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2372855 Bender CTAC20 B98110005 Mätströmomvandlare Primärström 63 A Ledningsgenomföring Ø:20 mm 1 st
Beskrivning
Mätströmstransformator i CTAC-serien är högkänslig mätströmtransformator som överför AC-ström i kombination med differensström-övervaknings- och utvärderingsenheter i serien RCM resp. RCMS till en mätsignal som kan mätas.
Dessutom är de lämpliga för användning i anordningar för isolationsfelsökning för IT-system (EDS). De används för att registrera testströmmen från en provström-generator, PGH eller ISOMETER® iso685. Provströmmen omvandlas i kombination med isolationsfelsökare i serien EDS till en mätsignal som kan mätas.
Anslutning till respektive enhet sker via en tvåtrådig ledning.
