Name: Bals Elektrotechnik CEE uttagsfördelare 89093 89093
Brand: Bals Elektrotechnik
SKU: 3146667
Availability: BackOrder

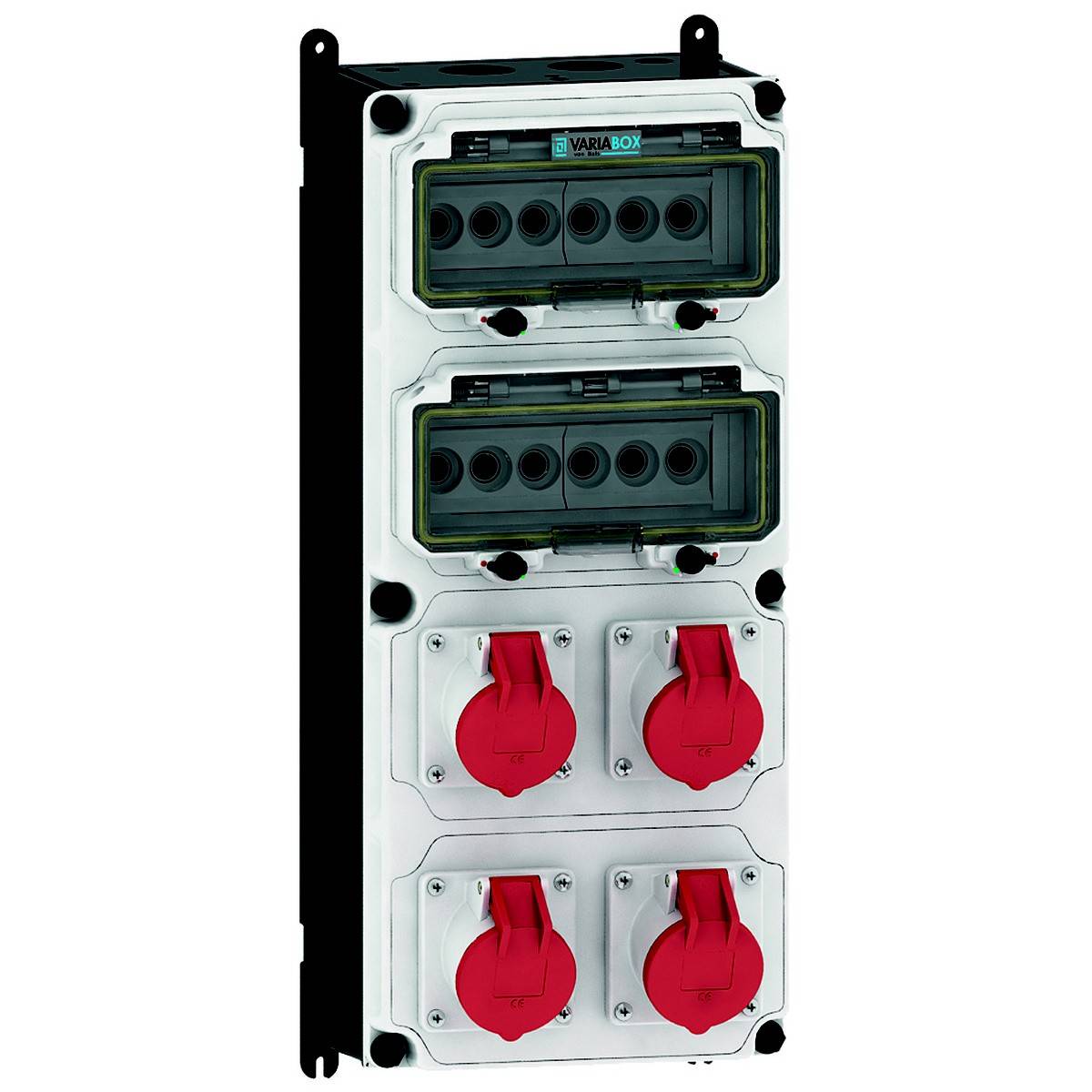

Elektrisk fördelningslåda med flera uttag och switches, lämplig för industriella tillämpningar.

Industriell kopplingscentral med tre rader: Säkringshållare överst, fyra röda kontakter längst ner. Används i elektriska installationer.

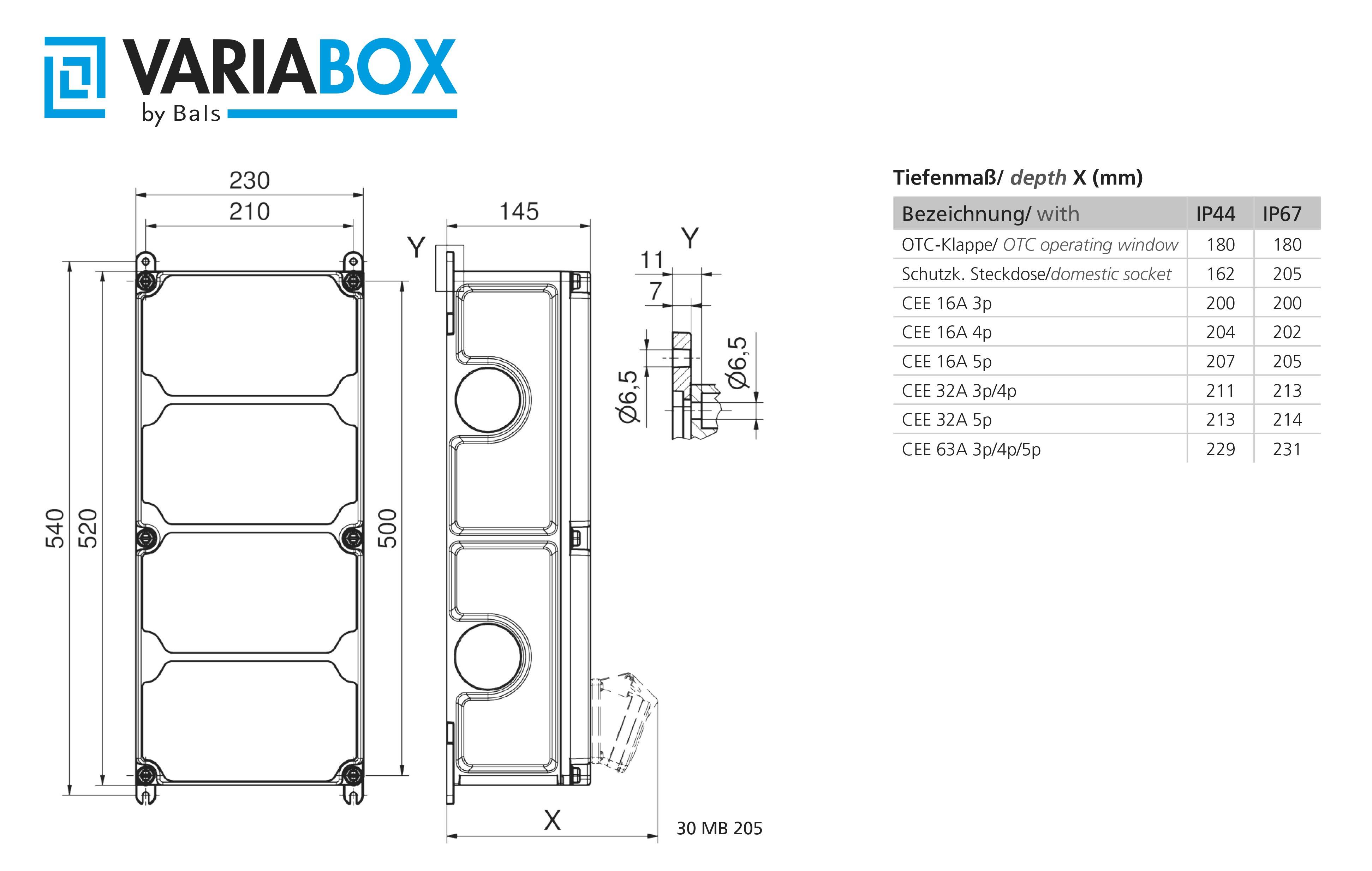

Teknisk ritning av en VARIABOX-kapsling med mått och tabell över djupmått och IP-skyddsklasser för olika CEE-anslutningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån 23 nov.

Antal

Styck

Toal (9 352,00 kr / stycken)

9 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

CEE-uttag - 16 A: 4 x 16A5p400V
CEE-uttag - 32 A: Utan
CEE-uttag - 63 A: Utan
CEE-uttag - 125A: Utan
Säkring: D0-säkring
Jordfelsbrytare: Utan
Antal ledningsskyddsbrytare: 4
Höljets material: Plast
Inmatning/anslutningsmöjlighet: 2 ledningar (ringledning/för genomkoppling)
Diameter kabelingång: M40
Typ av nätanslutning: Annan
Kabellängd: 0 m
Hantering: Väggmontering
Kapslingsklass IP44
Militärt utförande: Nej
Grå färg
Höjd: 520 mm
Bredd: 230 mm
Djup: 145 mm

Typ av produkt: CEE uttagsfördelare

Antal CEE kopplingar: 4

Nominell utgångsspänning: 400 V

: IP44

Tillverkarfärg: Grå

Mått.: (B x H x D) 230.00 x 520.00 x 145.00 mm

Bredd: 230.00 mm

Höjd: 520.00 mm

Ingångar (CEE fördelare): Skruvklämma

Utgångar (CEE fördelare): CEE Koppling 16 A 5-polig

Innehåll: 1 st

Antal poler: 5

Djup: 145.00 mm

Material: Plast

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146667 Bals Elektrotechnik CEE uttagsfördelare 89093 89093

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146667 Bals Elektrotechnik CEE uttagsfördelare 89093 89093

Beskrivning

VARIABOX - XL
Standard din en 61439-2
Kapslingsklass: IP44.
Hölje:
Högkvalitativt, slagtåligt plasthölje (PBT)
Kan plomberas, med ytter- och innerfäste
Överdel rak och gångjärn på sidan
Lockskruvar kan inte tappas bort, säkringselement
Placerade under genomskinlig lucka
Med användarvänlig OTC-mekanik (one touch close)
Apparatfärg: Höljets underdel liknar svart RAL 9017, höljets överdel grå RAL 7035
Enhetshöjd 520 mm, bredd: 230 mm, apparatdjup: 145 mm
RDF-faktor: 1
Ina: 63
Bestyckning:
4 x CEE-uttag 16 A 400V 5p 6h IP 44 vinklad
Säkerhet/skyddsåtgärd:
4 x D01 3P
Monterad på en fördragbar bärskena
Ledningsingång/anslutningsmöjlighet:
1 x M12, 1 x M20, 2 x M40 upptill
1 x M12, 1 x M20, 2 x M40 nere
Ytterligare information
Anslutningsfärdig ansluten till räknarbyggsten
5x25 mm/typ: C (lämplig för slippsledning)
Struktur enligt Z-nr. Z120238
CEE-uttag med skruvlösa, underhållsfria Quick Connect
Anslutningsteknik

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
