Bals Elektrotechnik 4428 4428 CEE kontakt 16.0 A 3-polig 1 st

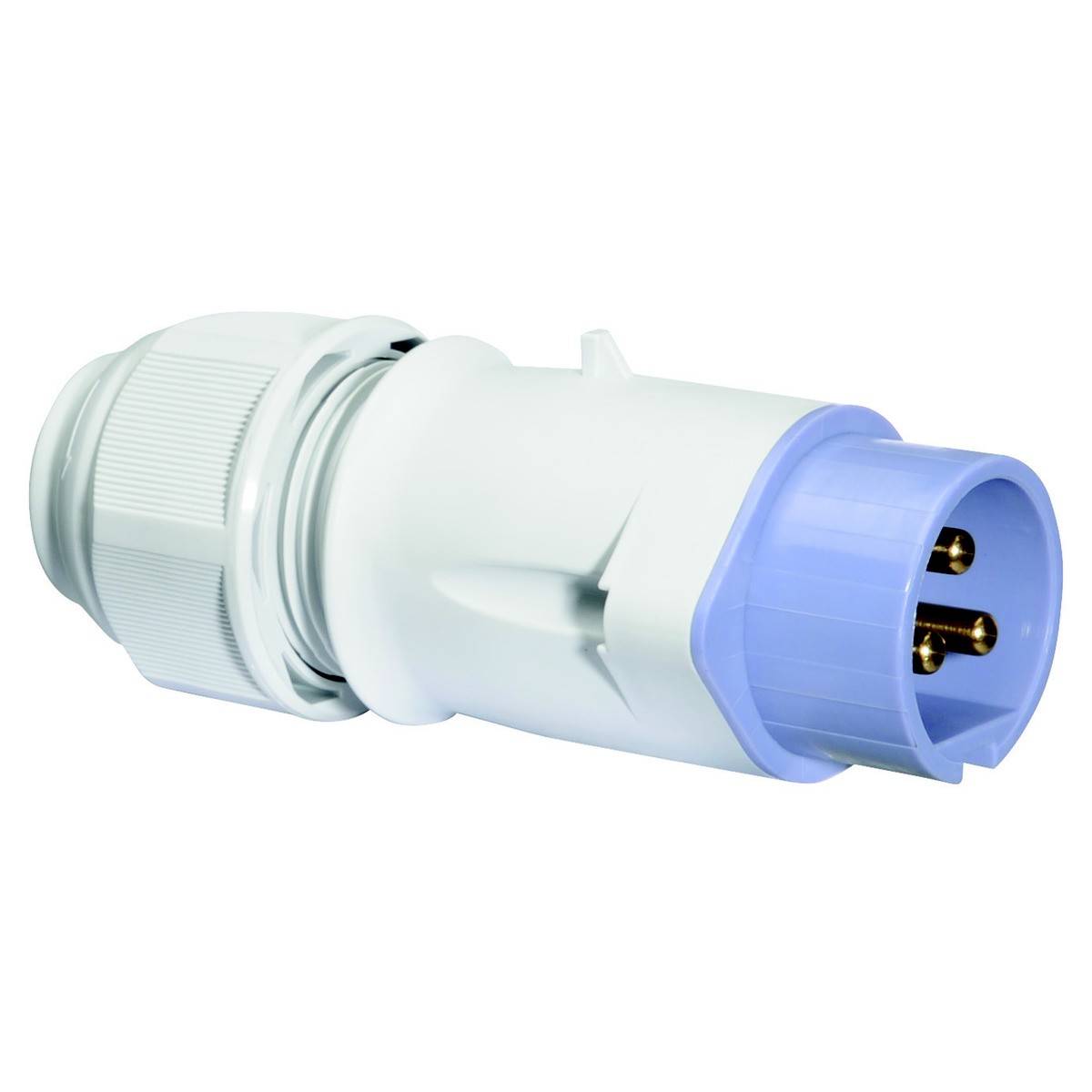

En vit-blå CEE kraftkontakt för högspänningsapplikationer, avbildad från sidan.

En vit och lila kontakt med tre metallkontakter för anslutning av elektriska enheter i en industriell miljö.

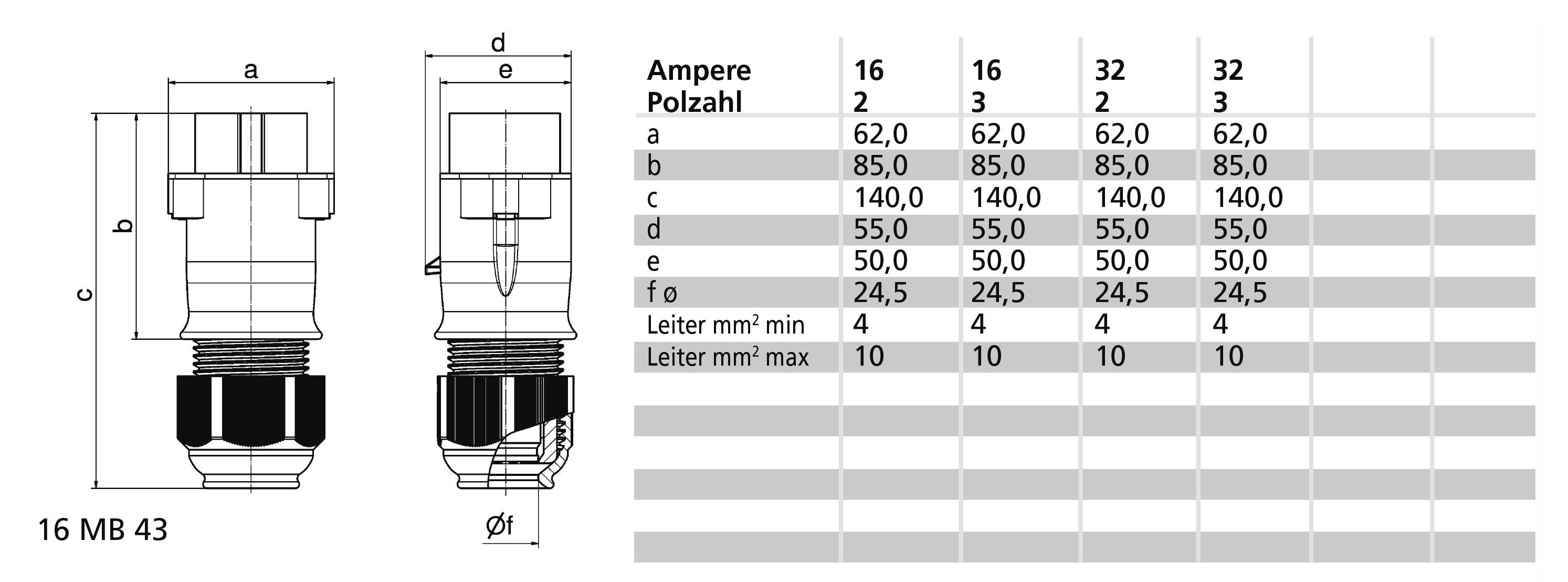

Teknisk ritning av en kontaktdon med måttangivelser och tabell över strömstyrka (16, 32 ampere), antal poler och dimensioner.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 3
Spänning enligt en 60309-2: Övriga
Klocktid 0 h.
Indikeringsfärg: Violett
RAL-nummer: 4005
Fasvändare: nej
Kapslingsklass IP44
Anslutningsteknik: Skruvklämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvterminal

Utförande: rak

: IP44

Tillverkarfärg: Violett

Innehåll: 1 st

Antal poler: 3

Anslutning: Skruvklämma

Material (specifikationer): : Plast

: 4005

: Gland nut

: 3

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP44

: FALSE

: 0 h

: Purple

: Other

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146925 Bals Elektrotechnik 4428 4428 CEE kontakt 16.0 A 3-polig 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146925 Bals Elektrotechnik 4428 4428 CEE kontakt 16.0 A 3-polig 1 st

Beskrivning

Klenspänningskontakt;
16A 3P (3P) 24V (20 till 25V) ingen hjälpnäsa eller spår IP44
Frekvens: 50/60Hz
Teknisk indikeringsfärg: Violett RAL 4005
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är förnicklade i mässing
Maximal ledararea: 10,0 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Ledningsingång: Med kabelförskruvning
Apparatfärg: Huslock grå RAL 7035, kabelförskruvning grå RAL 7035, kragen violett RAL 4005
Enhetshöjd 141 mm, bredd: 62 mm, apparatdjup: 57 mm
Övriga tekniska egenskaper: Med Multi-Grip kabelförskruvning och integrerad dragavlastning, för kabel med en min. Diameter från 11 mm till max. Diameter 23 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
