Bals Elektrotechnik 300 300 CEE koppling 16.0 A 5-polig 400 V 1 st

Industrikontakter med röd-grått hölje och fällbart lås, lämpliga för 3-poliga anslutningar och avsedda för robusta applikationer.

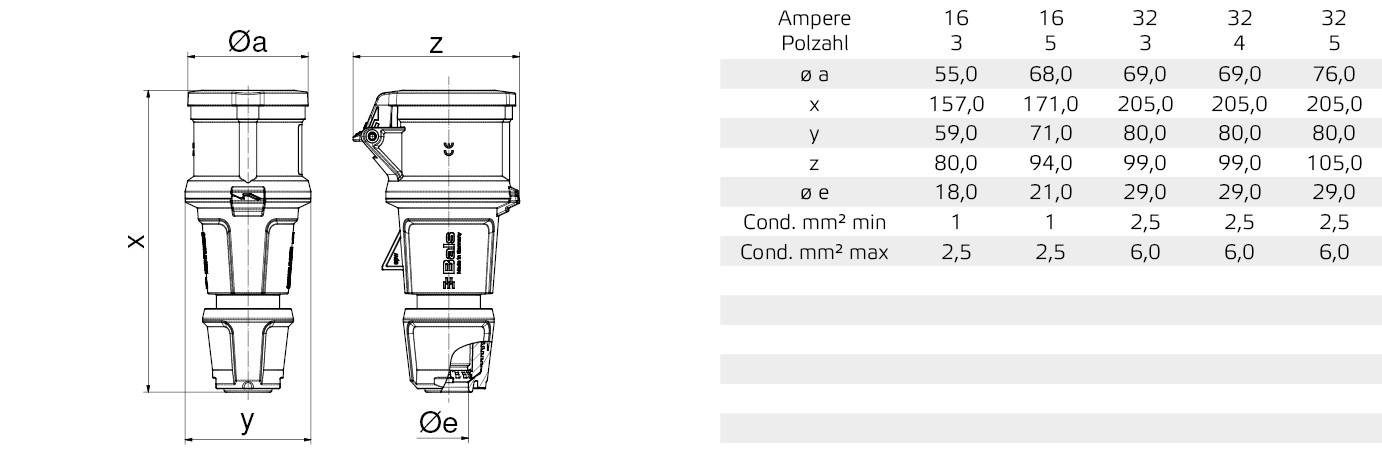

Diagram över en kontakt med måtten 'x', 'y', 'z', 'Øa' och 'Øe', bredvid en tabell med ampere, poler och storleksangivelser.

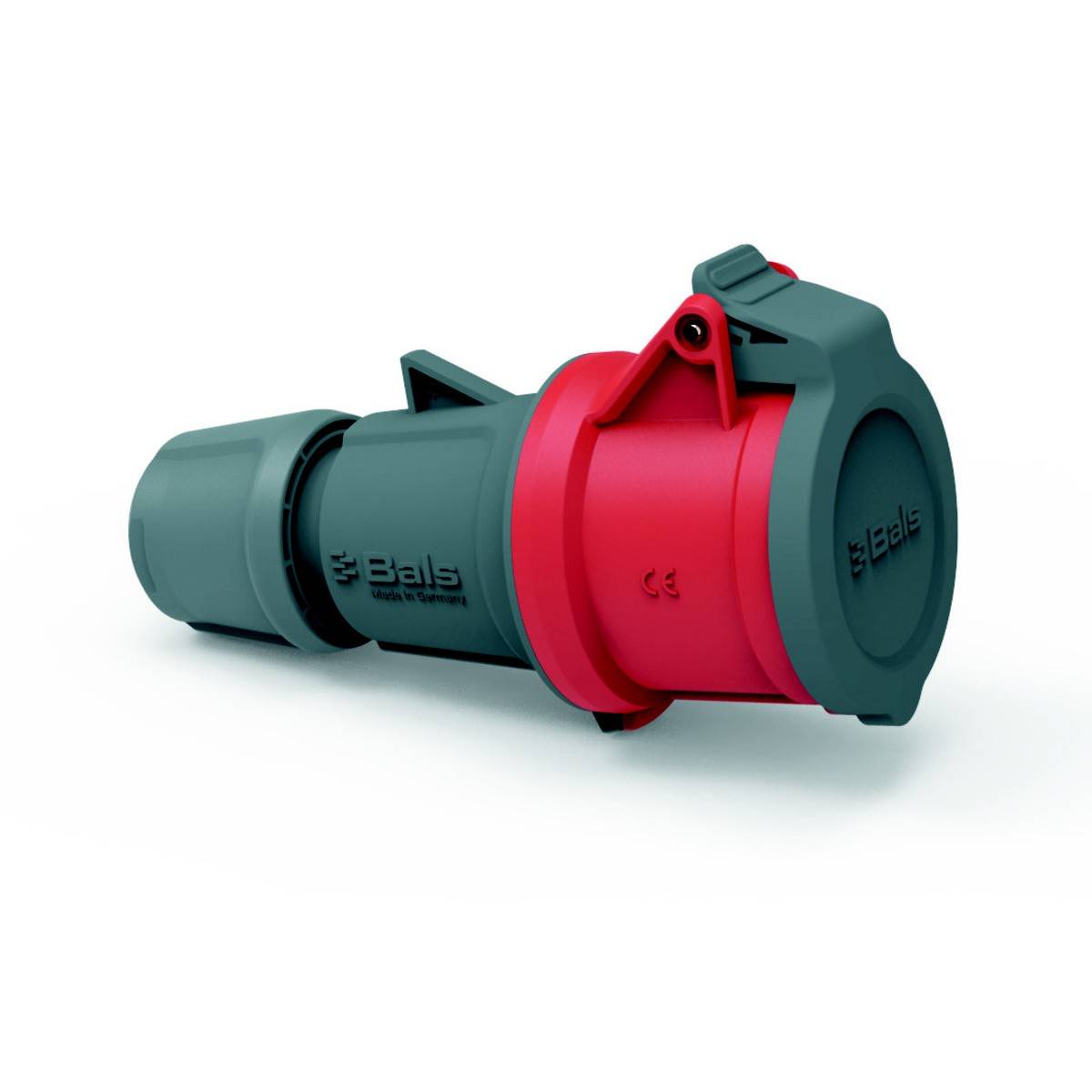

Kontaktdon, röda och grå, från Bals, sidovy. Används för industriella elektriska anslutningar.

Elektrisk kontakt i rött och grått med varumärkets logotyp på sidan. Lämplig för industriella tillämpningar.

1/4

Bals Elektrotechnik

Datablad (PDF)

Snabb leverans mån. 28 sep.

15 Styck

Antal

Styck

Toal (151,20 kr / stycken)

151,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP: IP54
Anslutningsteknik: Skruvlös klämma
Pluggriktning rak
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej

Typ av produkt: CEE koppling

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP54

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Vikt: 0.2200 kg

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3306583 Bals Elektrotechnik 300 300 CEE koppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3306583 Bals Elektrotechnik 300 300 CEE koppling 16.0 A 5-polig 400 V 1 st

Beskrivning

Koppling INNOLINQ QC
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6 H IP54
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakterna är blanka i mässing, kontaktbäraren är gjord av högvärmebeständigt material
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som klämfjäder i bur med KONTEX-ULTRA kontakt
Ledningsingång: Med kabelförskruvning
Apparatfärg: Fällbart lock mörkgrå RAL 7012, krage röd RAL 3000, kabelskruvförband mörkgrå RAL 7012, hölje mörkgrå RAL 7012
Enhetshöjd 171 mm, bredd: 71 mm, apparatdjup: 94 mm
Halogenfri: Ja
Övriga tekniska egenskaper: Denna produkt är utan blyandel, med MULTI-Grip kabelförskruvning och integrerad dragavlastning, anslutningen av höljesdelarna är skruvlöst och spärras genom ett snäpplås. Det är möjligt att öppna med en skruvmejsel, för kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
