Bals Elektrotechnik 236 236 CEE vinkelkontakt 16.0 A 5-polig 400 V 1 st

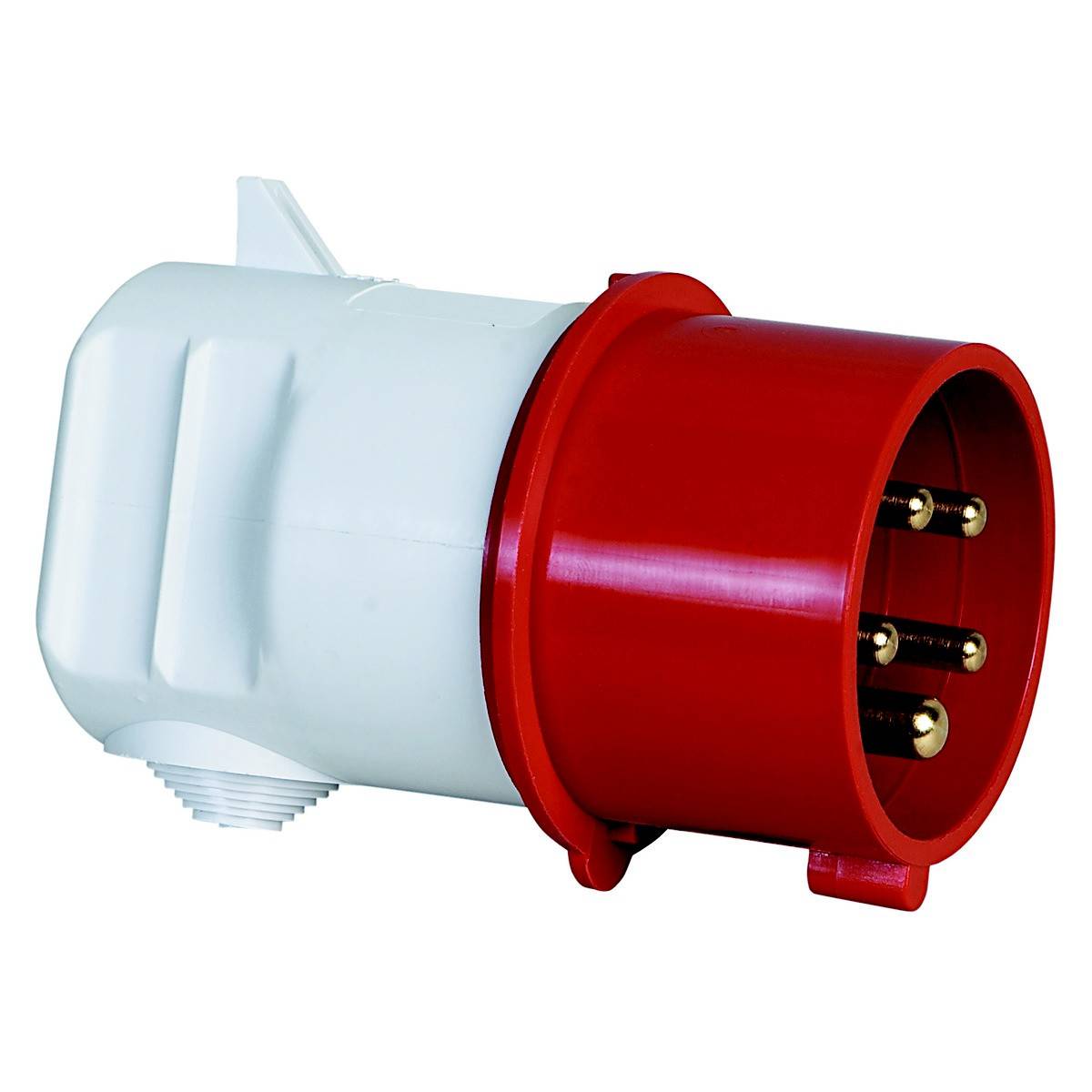

En röd trefasig kontakt med tre metallkontakter, liggande horisontellt. Kontakten är lämplig för industriella strömförsörjningar.

Industrikontakter med rött hölje och metallfärgade stift, lämpliga för högspänningsanslutningar inom bygg- och industrisektorer.

Teknisk ritning av en anslutningskontakt med tabell: Visar mått (a-f) i millimeter för olika ampereantal (16, 32) och poler (3, 4, 5).

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (391,20 kr / stycken)

391,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Fasvändare: nej
Kapslingsklass IP44
Anslutningsteknik: Skruvklämma
Ledningsingång: Knäckningsskyddshylsa
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej

Typ av produkt: CEE vinkelkontakt

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvterminal

Utförande: rak

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Anslutning: Skruvklämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: 3000

: Anti-kink sleeve

: 5

: Plastic

: Untreated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146918 Bals Elektrotechnik 236 236 CEE vinkelkontakt 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146918 Bals Elektrotechnik 236 236 CEE vinkelkontakt 16.0 A 5-polig 400 V 1 st

Beskrivning

Vinklad stickpropp
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Ledningsingång: Knäckningsskyddshylsa
Apparatfärg: Krage röd RAL 3000, hölje grå RAL 7035, kabelböjskydd grå RAL 7035
Enhetshöjd 74 mm, bredd: 64 mm, apparatdjup: 96 mm
Andra tekniska egenskaper: Kabelinförandet sker via en kort införingsbussning
