Bals Elektrotechnik 21564 21564 CEE kontakt 16.0 A 5-polig 500 V 1 st

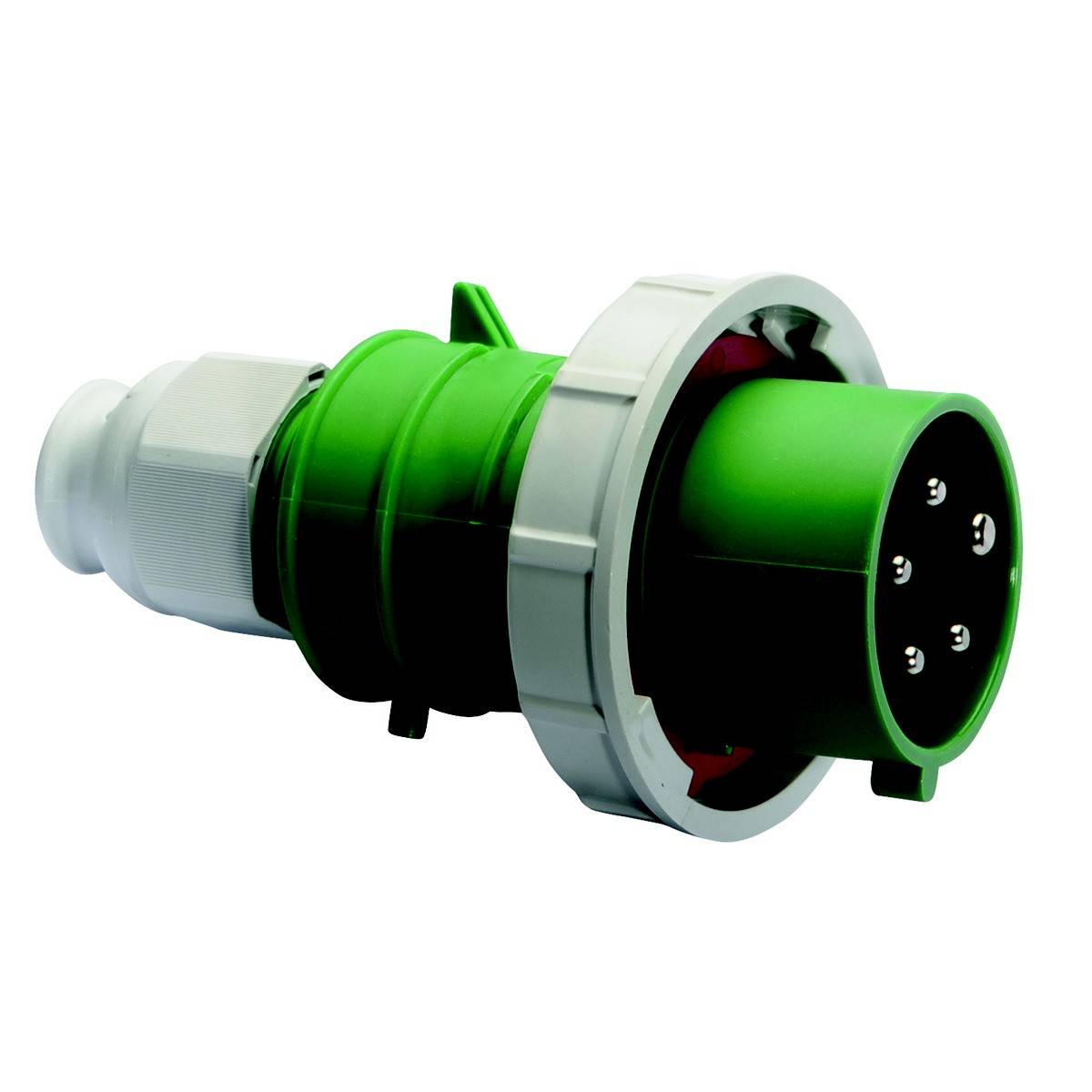

Grön, rund industriell kontakt med flera stift, lämplig för högspänningsanslutningar, med isolerande hölje och skruvlås.

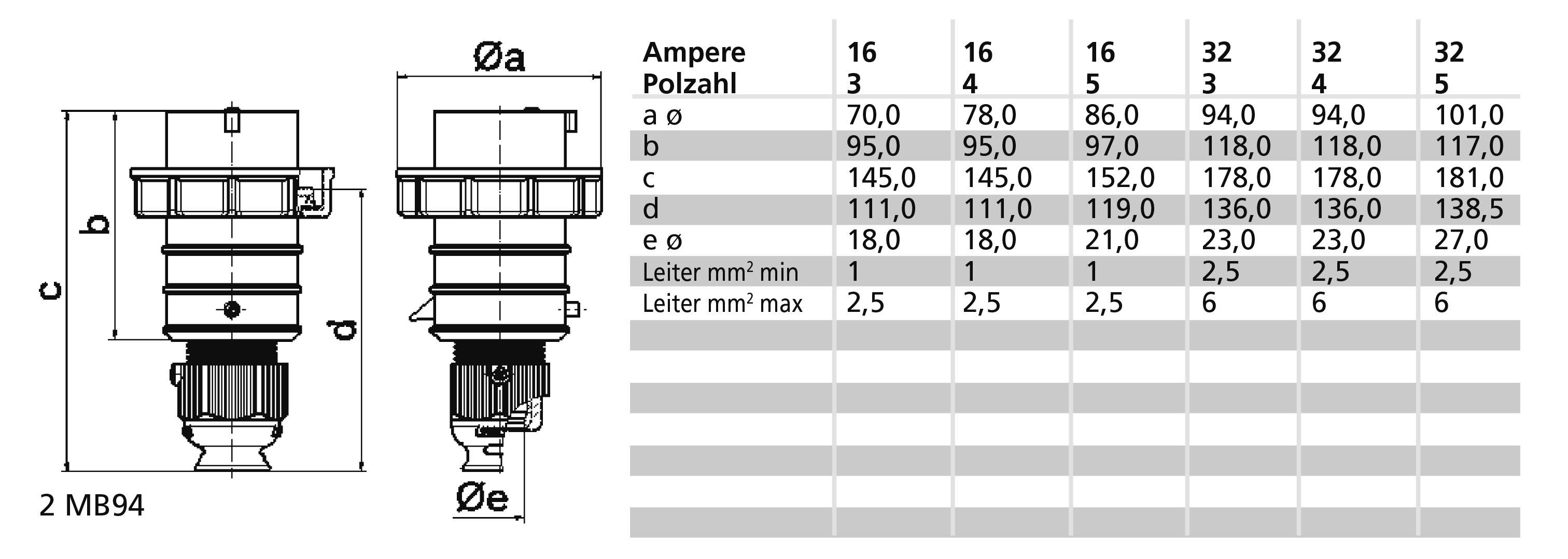

Teknisk ritning och tabell: Kontakt med mått a-e, angivet i millimeter. Tabell visar ampere i relation till antal poler och ledarsektionsarea.

Grön, fempolig elektrisk industripropp med vitt hölje, lämplig för höga spänningar och industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 50-500 V (100-300 Hz) grön
Klocktid 10 h.
Indikeringsfärg grön
RAL-nummer: 6002
Fasvändare: nej
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP67

Tillverkarfärg: Grön

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 500 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146256 Bals Elektrotechnik 21564 21564 CEE kontakt 16.0 A 5-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146256 Bals Elektrotechnik 21564 21564 CEE kontakt 16.0 A 5-polig 500 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16A 5p (3P+N+PE >) 50V grön 100-300Hz (> 50V~) 10h IP67
Frekvens: 100 till och med 300 Hz
Tekniska indikeringsfärg: Grön RAL 6002
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Bajonettring grå RAL 7035, kabelförskruvning grå RAL 7035, husets kåpa grön RAL 6002, kragar grön RAL 6002
Enhetshöjd 154 mm, bredd: 87 mm, apparatdjup: 87 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
