Bals Elektrotechnik 21533 21533 CEE kontakt 16.0 A 5-polig 500 V 1 st

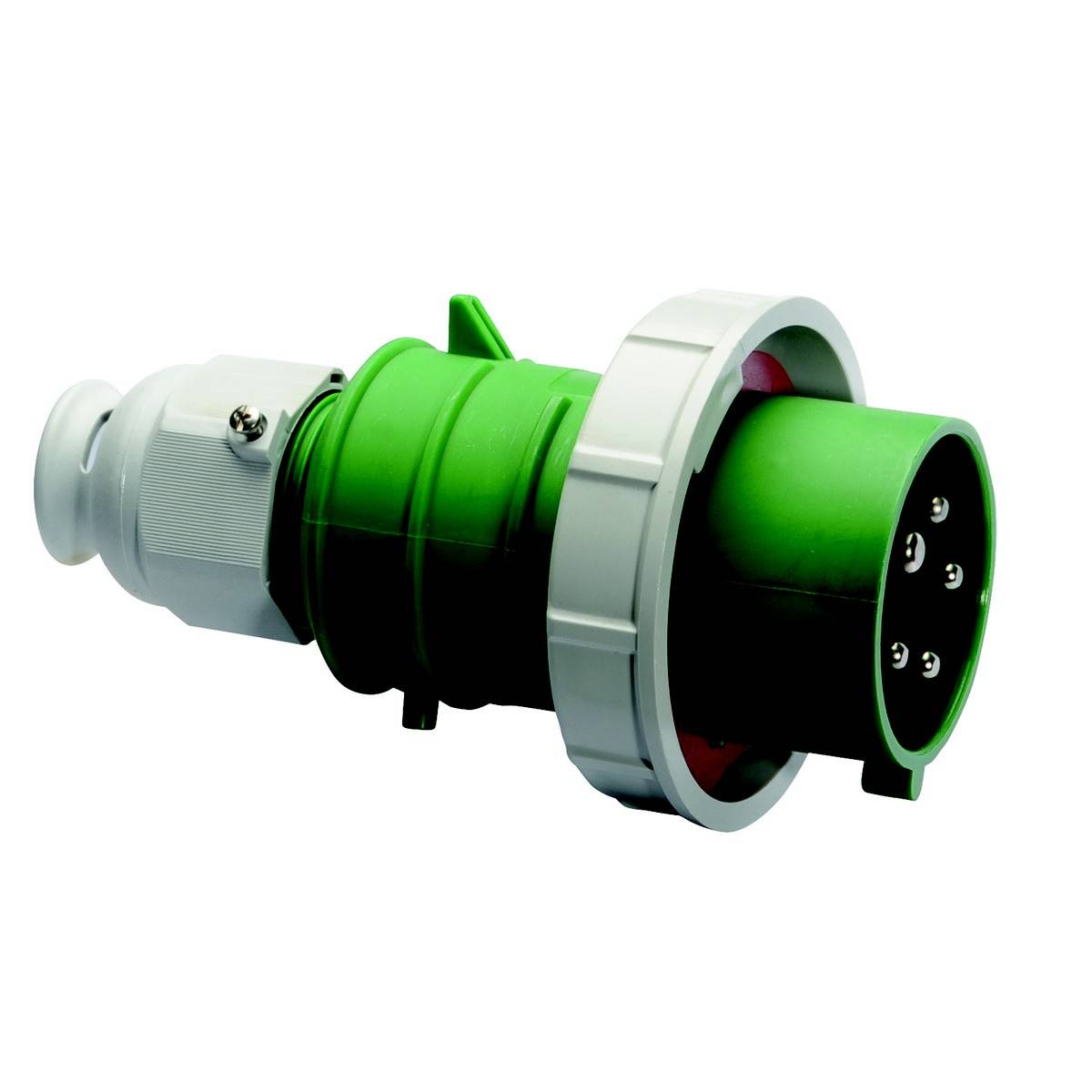

En grön, industriell kontakt med flera metallstift och vit skruvförbindning, lämplig för elektriska anslutningar.

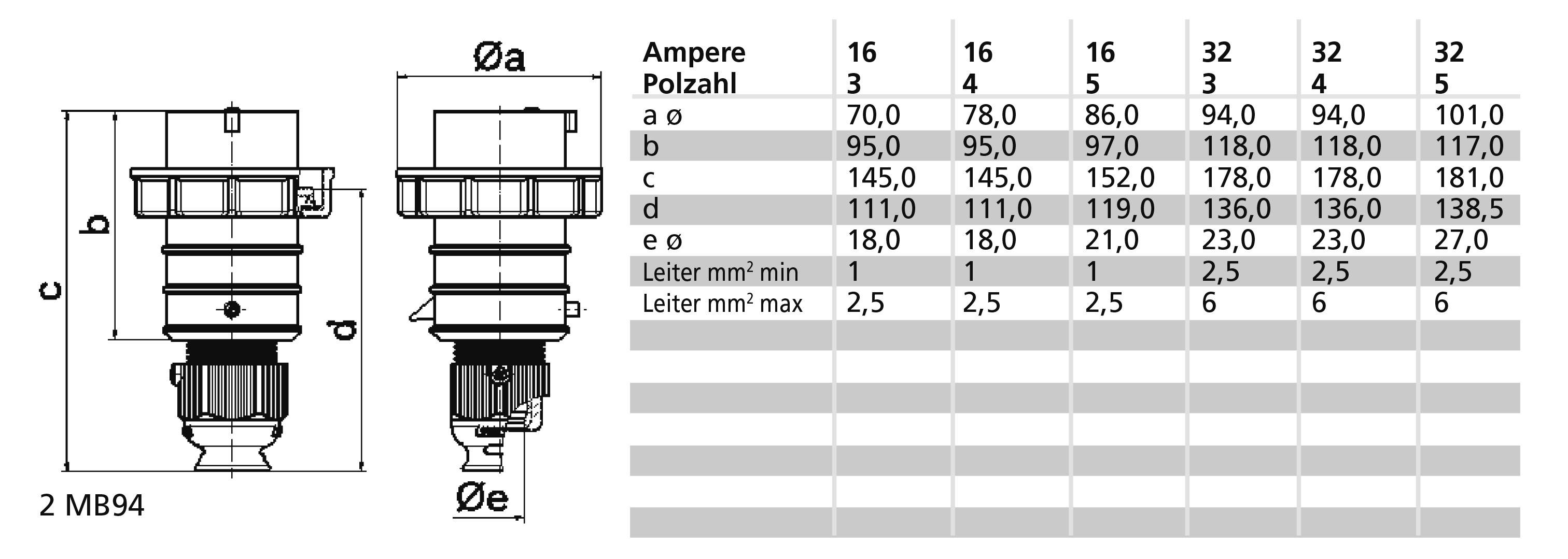

Teknisk ritning och tabell över en elektrisk kontakt med dimensioner a till e och ledararspecifikationer för 16 till 32 ampere.

En grön, industriell kontakt med flera metallkontakter. Lämplig för högpresterande tillämpningar inom strömförsörjning.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 50-500 V (>300-500 Hz) grön
Klockslag, läge 2 h.
Indikeringsfärg grön
RAL-nummer: 6002
Fasvändare: nej
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP67

Tillverkarfärg: Grön

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 500 V

: 6002

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: FALSE

: 2 h

: Green

: 50-500 V (> 300-500 Hz) green

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146257 Bals Elektrotechnik 21533 21533 CEE kontakt 16.0 A 5-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146257 Bals Elektrotechnik 21533 21533 CEE kontakt 16.0 A 5-polig 500 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16A 5p (3P+N+PE >) 50V grön >300-500Hz (> 50V~) 2h IP67
Frekvens: Över 300 till och med 500 Hz
Tekniska indikeringsfärg: Grön RAL 6002
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Bajonettring grå RAL 7035, kabelförskruvning grå RAL 7035, husets kåpa grön RAL 6002, kragar grön RAL 6002
Enhetshöjd 154 mm, bredd: 87 mm, apparatdjup: 87 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
