Bals Elektrotechnik 21406 21406 CEE kontakt 16.0 A 5-polig 110 V 1 st

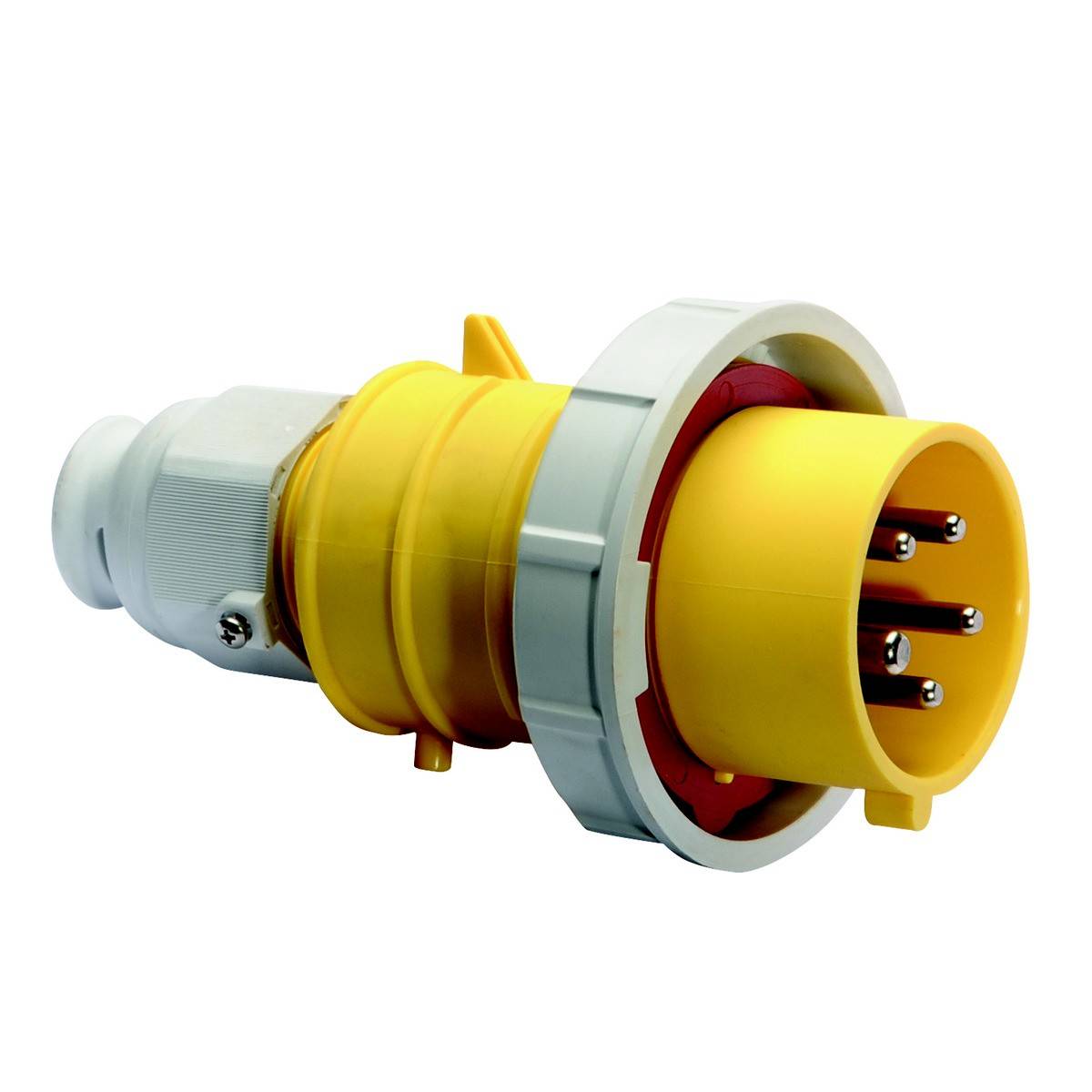

En gul, industriell kontakt med flera stift, lämplig för elektriska enheter med hög effekt.

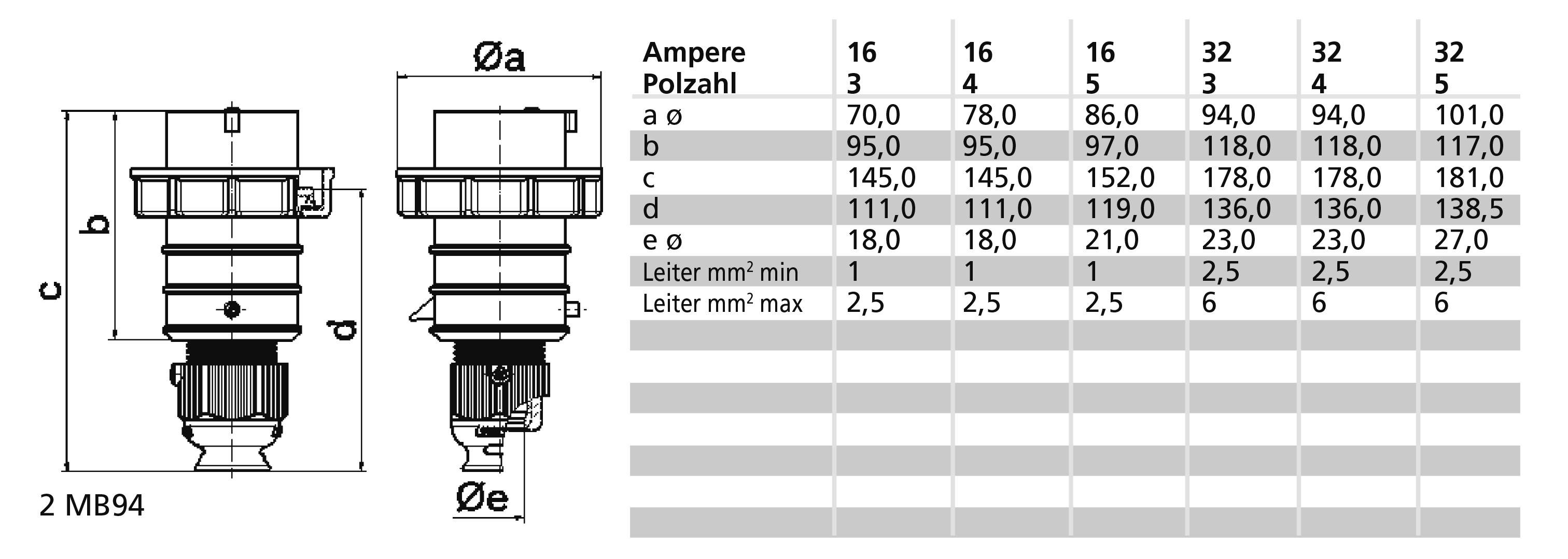

Figuren visar en teknisk ritning av en kontakt med dimensionerna a, b, c, d, e samt en tabell över ledarstorlekarna beroende på ampere-värden.

Gul industripropp med fem metalliska kontaktpinnar, lämplig för högströmsanslutningar i industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 110 V (50+60 Hz) gul
Klocktid 4 h.
Indikeringsfärg gul
RAL-nummer: 1012
Fasvändare: nej
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 110 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP67

Tillverkarfärg: Gul

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 110 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146260 Bals Elektrotechnik 21406 21406 CEE kontakt 16.0 A 5-polig 110 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146260 Bals Elektrotechnik 21406 21406 CEE kontakt 16.0 A 5-polig 110 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16A 5P (3P+N+PE) 110V (57/100 - 75/130V~) 4H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Gul RAL 1012
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Krage gul RAL 1012, bajonettring grå RAL 7035, kabelförskruvning grå RAL 7035, höljeshuv gul RAL 1012
Enhetshöjd 154 mm, bredd: 87 mm, apparatdjup: 87 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv
