Bals Elektrotechnik 210179 210179 CEE kontakt 16.0 A 5-polig 500 V 1 st

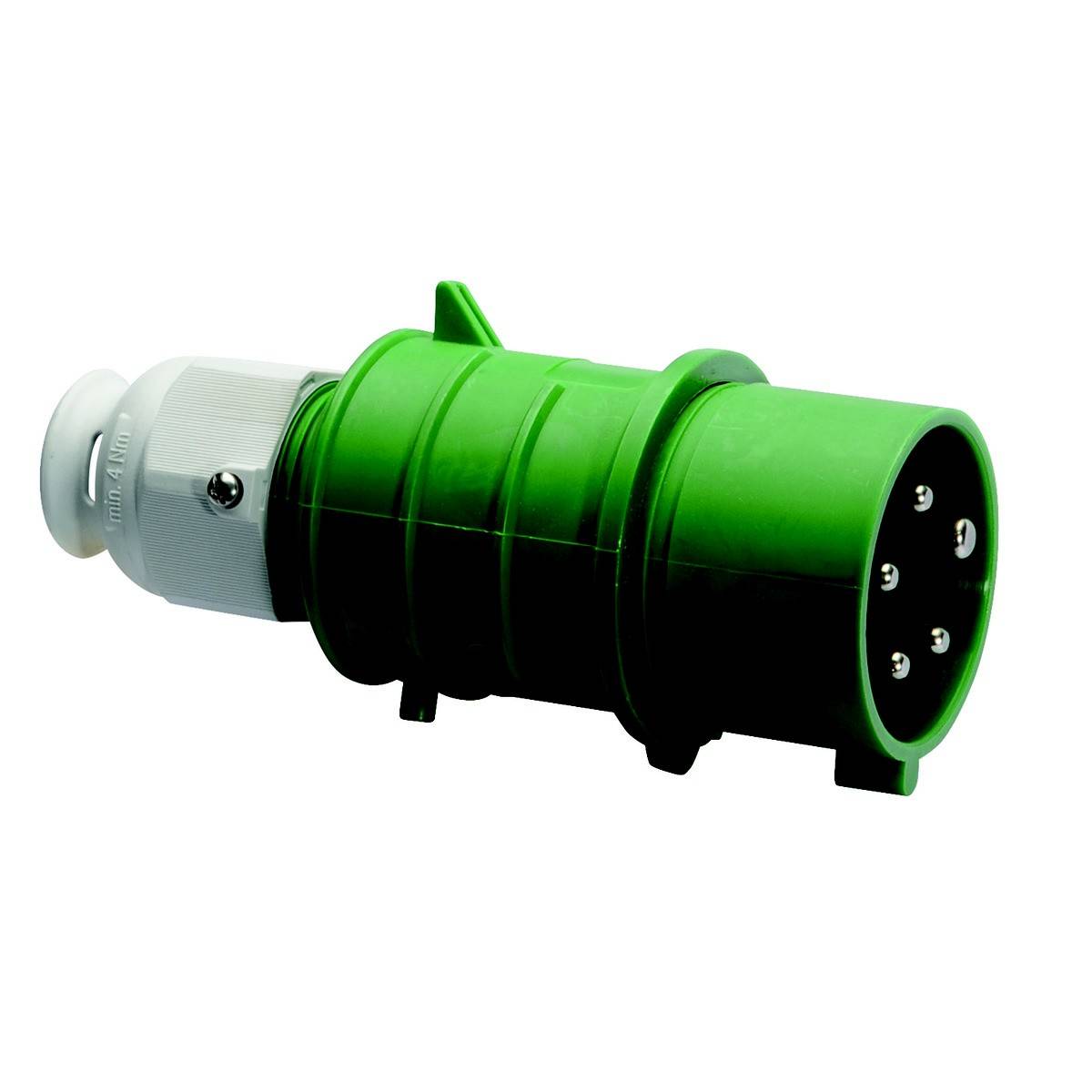

Grön, cylinderformad elektrisk kontakt med flera metallkontakter, lämplig för industriella tillämpningar.

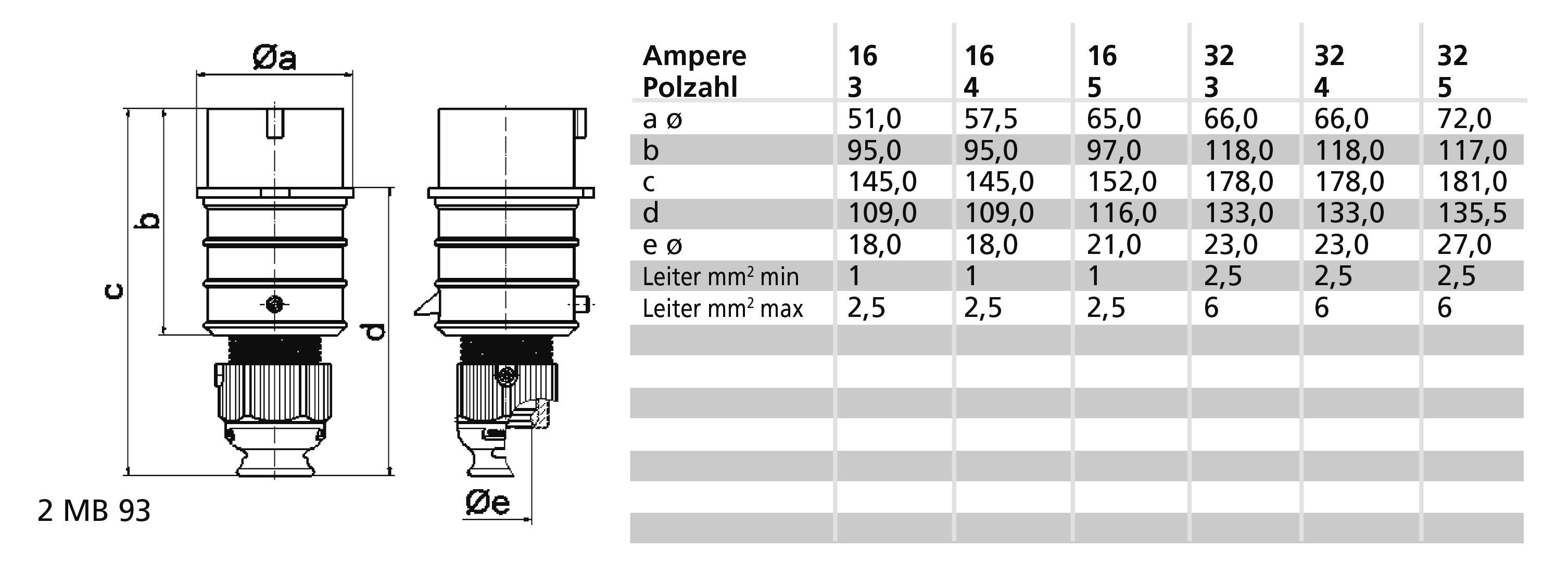

Teknisk ritning av en cylindrisk kontakt med dimensioner och tabell. Tabellen visar amperestyrka (16–32) med mått a–f.

Blå industriell koppling med grönt hölje och flera runda metallanslutningar, lämplig för högprestandaanslutningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 50-500 V (100-300 Hz) grön
Klocktid 10 h.
Indikeringsfärg grön
RAL-nummer: 6002
Fasvändare: nej
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP44

Tillverkarfärg: Grön

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 500 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146103 Bals Elektrotechnik 210179 210179 CEE kontakt 16.0 A 5-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146103 Bals Elektrotechnik 210179 210179 CEE kontakt 16.0 A 5-polig 500 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16A 5p (3P+N+PE >) 50V grön 100-300Hz (> 50V~) 10h IP44
Frekvens: 100 till och med 300 Hz
Tekniska indikeringsfärg: Grön RAL 6002
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Kabelförskruvning grå RAL 7035, kåpa grön RAL 6002, kragen grön RAL 6002
Enhetshöjd 154 mm, bredd: 65 mm, apparatdjup: 74 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv
