Bals Elektrotechnik 1792 1792 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

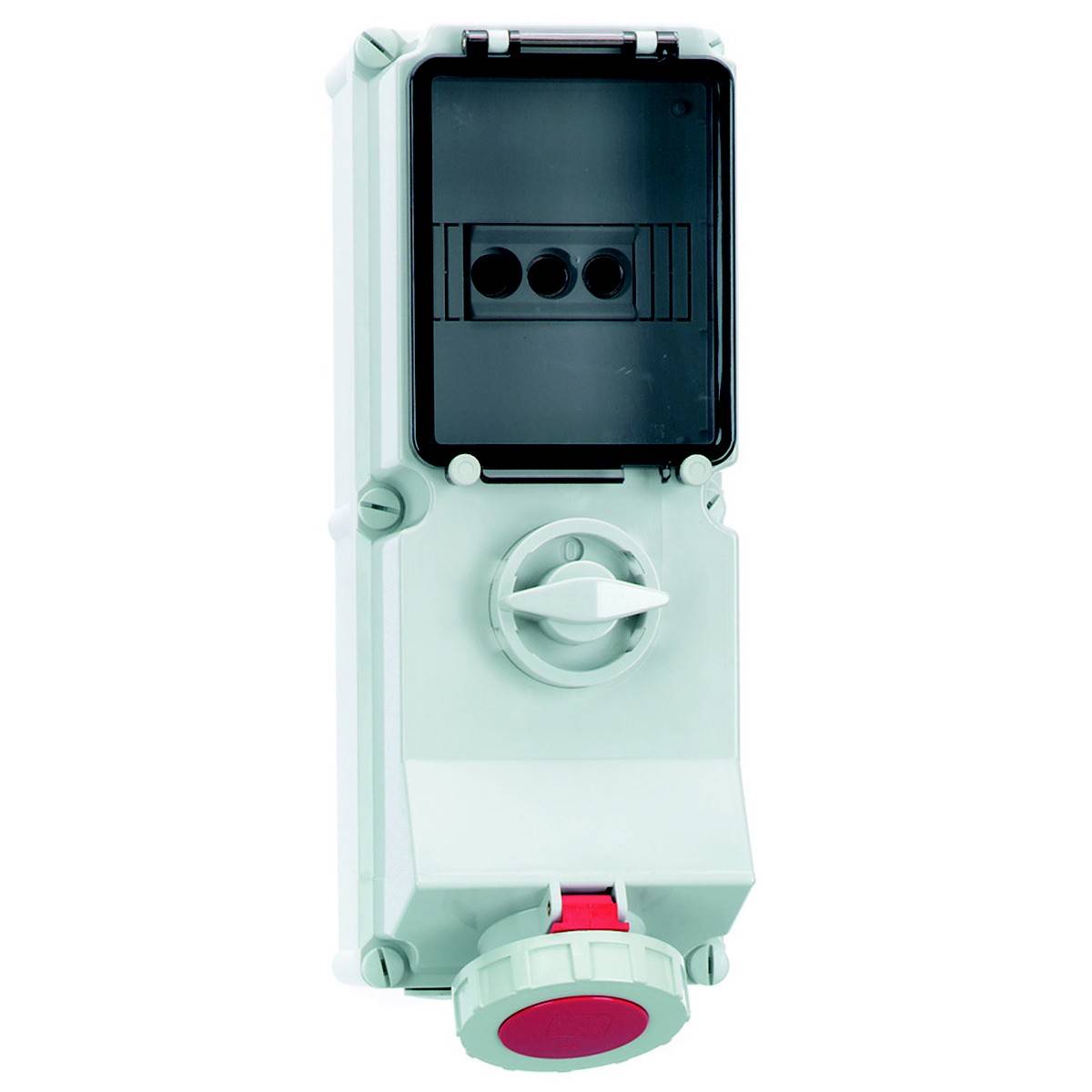

Elektrisk kopplingslåda med en stor röd knapp längst ner och en switch i mitten. Det övre facket har tre runda öppningar.

Elektrisk apparat med ett hölje, switch och uttag, lämplig för industriella tillämpningar.

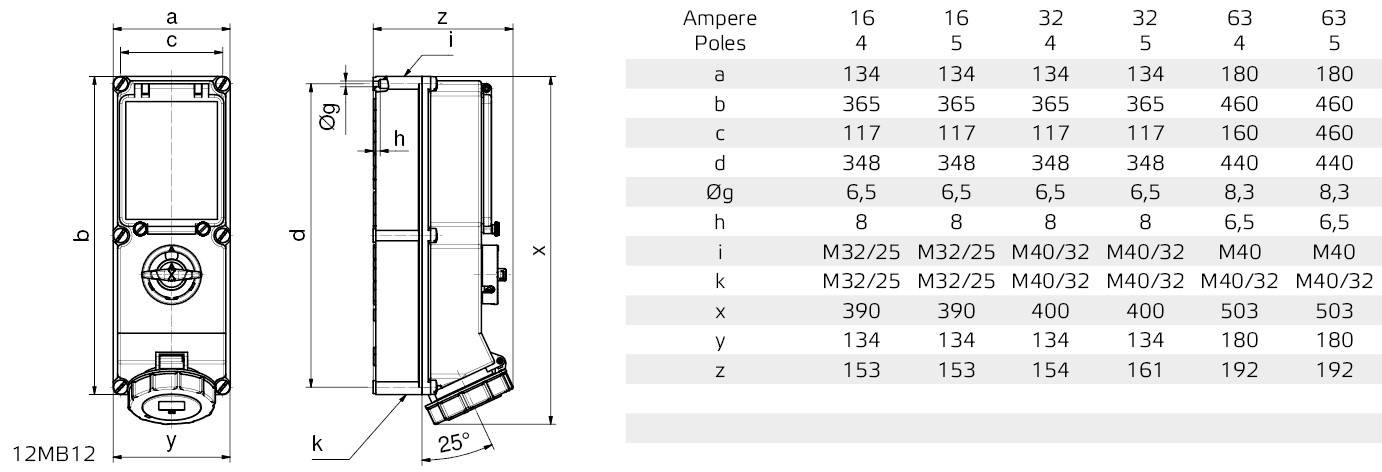

Teknisk ritning av en apparat med dimensionerna a, b, c och d; tabell visar ampere (16-63) och motsvarande mått i mm.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (19 352,00 kr / stycken)

19 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 63 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP: IP67
Strömbrytare: Med till/från-brytare utan lås
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: D0-säkring
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: med PÅ/AV-brytare

Nominell spänning: 400 V

Nominell ström: 63.0 A

Nominell ström - avrundad: 63 A

Utförande: Underdel och överdel

: IP67

Tillverkarfärg: Röd

Mått.: (L x B x H) 192 x 180 x 503 mm

Längd: 192 mm

Bredd: 180 mm

Höjd: 503 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147424 Bals Elektrotechnik 1792 1792 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147424 Bals Elektrotechnik 1792 1792 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag TE urkopplingsbart, skyddat
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på höljet: 460 x 180 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 25,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvklämmor som ramklämmor med Konex-kontakt
Säkring: D0-säkring
Ledningsingång: 1 x M40 uppe, 1 x M40/M32 nere
Apparatfärg: Aktuator krauktopas, fällbart lock röd RAL 3000, bajonettring grå RAL 7035, Höljesskruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035, brytare grå RAL 7035
Enhetshöjd 503 mm, bredd: 180 mm, apparatdjup: 192 mm
Andra tekniska egenskaper: Ledningsingången är öppen en gång upptill och två gånger nedtill, låsbar i 0-läge för upp till 4 bygellås med en bygeldiameter på upp till 7 mm, en säkringssockel D 02 3-polig finns under luckan

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
