Bals Elektrotechnik 17593 17593 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

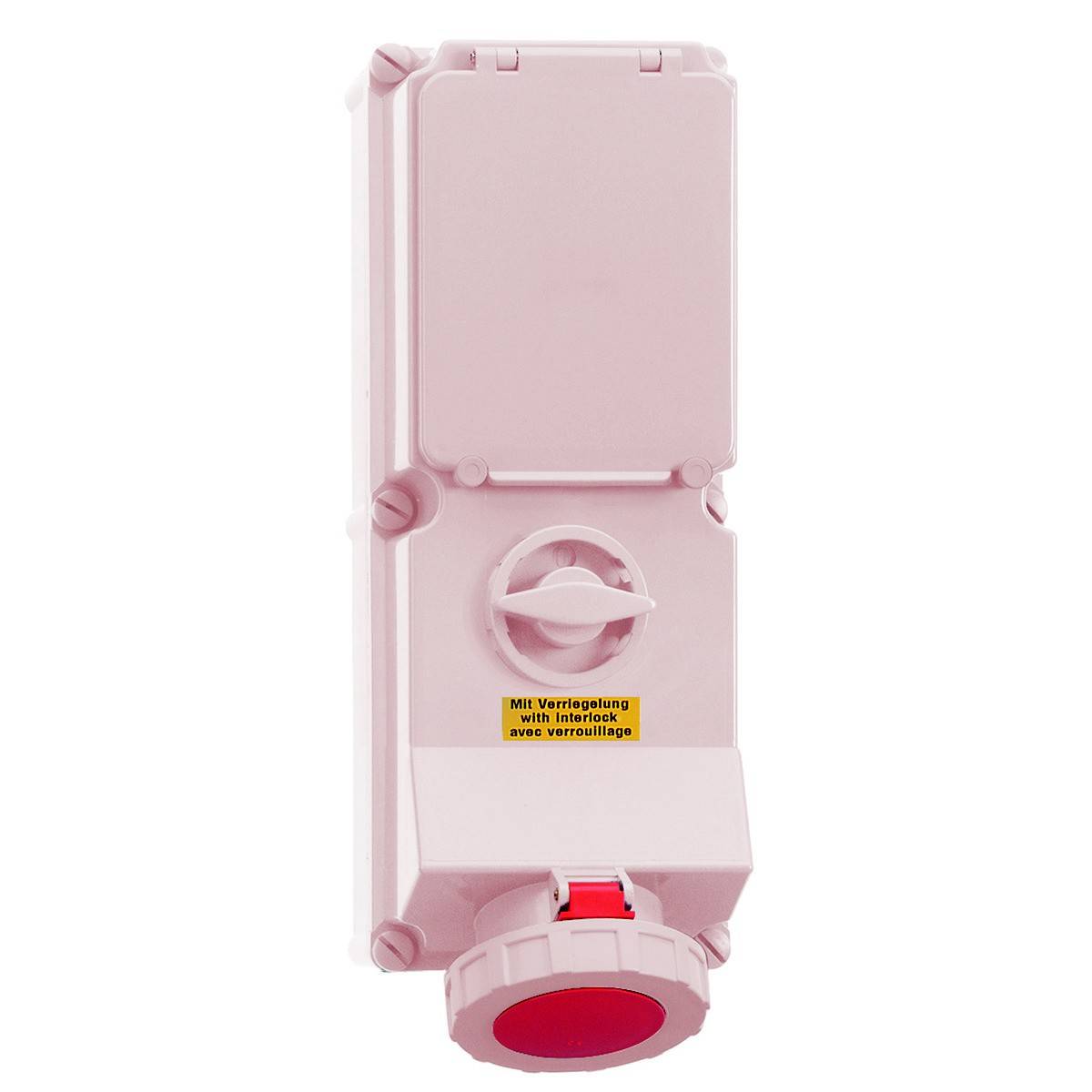

En röd, industriell vägguttag med skyddslock, tillverkad av plast, monterad på en ljus vägg.

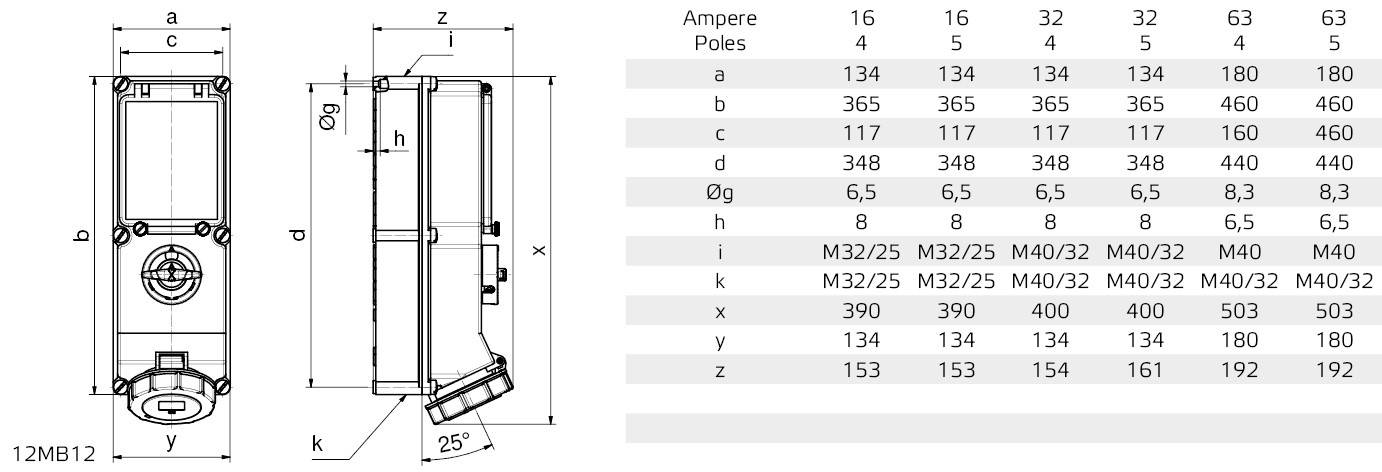

Teknisk ritning av en elektrisk strömbrytare med dimensioner från a till y. Tabellen visar dimensioner för olika ampere- och polantal.

En industriell kontaktdon med strömbrytare och skyddslock. Den är robust och lämpad för industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (27 752,00 kr / stycken)

27 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 63 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP: IP67
Brytare: Mekanisk låsning
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Automat
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: mekanisk låsning

Nominell spänning: 400 V

Nominell ström: 63.0 A

Nominell ström - avrundad: 63 A

Ledare: 5

Utförande: Underdel och överdel

: IP67

Tillverkarfärg: Röd

Mått.: (L x B x H) 192 x 180 x 503 mm

Längd: 192 mm

Bredd: 180 mm

Höjd: 503 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146858 Bals Elektrotechnik 17593 17593 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146858 Bals Elektrotechnik 17593 17593 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag TE urkopplingsbart, reglat, skyddat
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på höljet: 460 x 180 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är förnicklade i mässing
Maximal ledararea: 25,0 mm2
Höljets material: Polykarbonat-polyetylentereftalat ightbeige
Anslutningsteknik: Skruvklämmor som ramklämmor med Konex-kontakt
Säkring: Automat
Ledningsingång: 1 x M40 uppe, 1 x M40/M32 nere
Apparatfärg: Bajonettring light beige, höljets överdel ljusgrå, klapplock röd RAL 3000, höljets underdel Night beige, manöverklaff ljus light beige, brytardimma beige, chassiskruvar ljusgrå beige
Enhetshöjd 503 mm, bredd: 180 mm, apparatdjup: 192 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång upptill och två gånger nedtill, låsbar i 0-läge för upp till 4 bygellås med en bygeldiameter på upp till 7mm, med inbyggd ledningsskyddsbrytare C 3-polig
