Bals Elektrotechnik 17562 17562 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

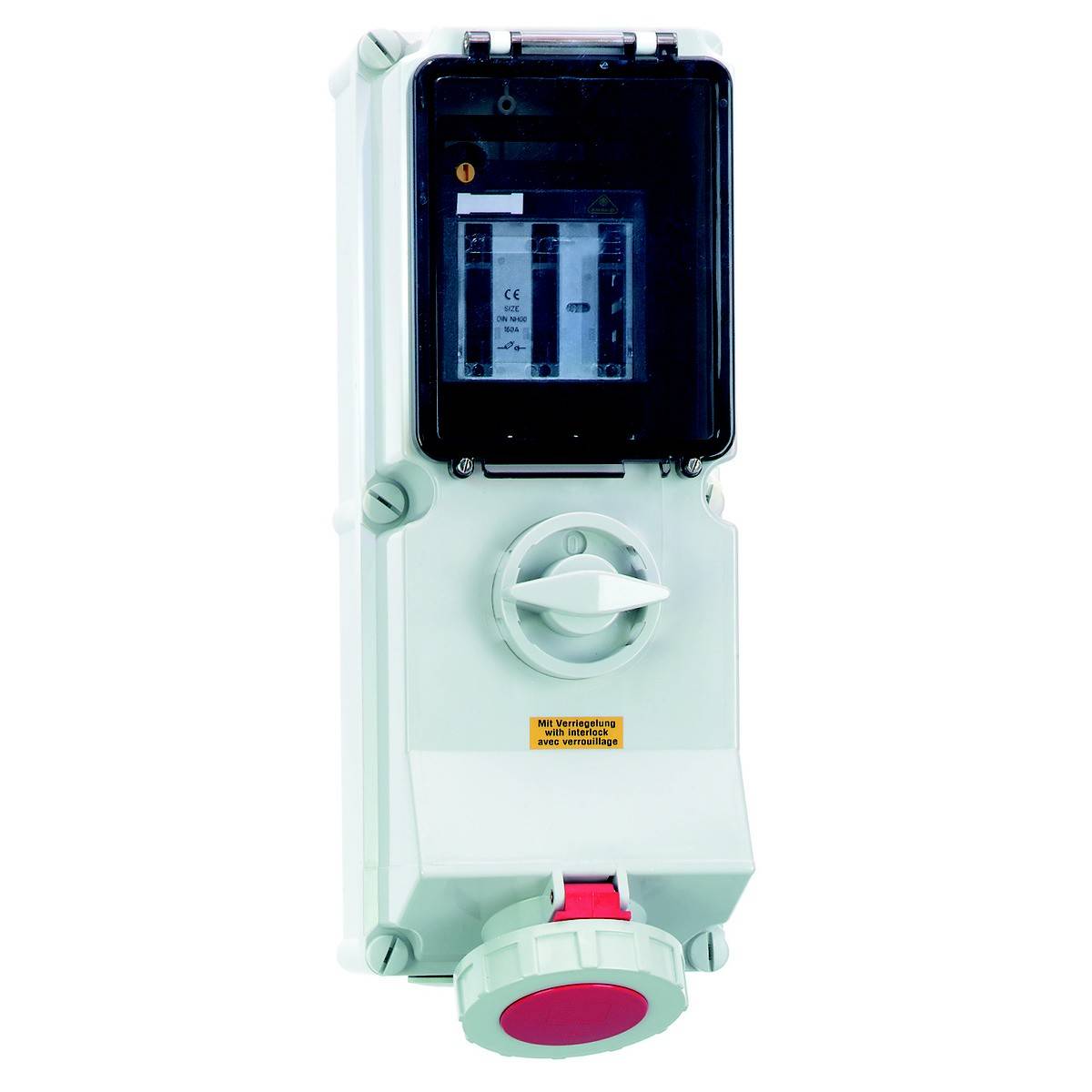

Elektrisk huvudbrytare i ett vitt hölje med svart lock och röd knapp. Påskrift: 'Får ej kopplas under last'.

Elektrisk effektbrytare med transparent hölje överst, runt handtag i mitten och röd anslutning nedtill.

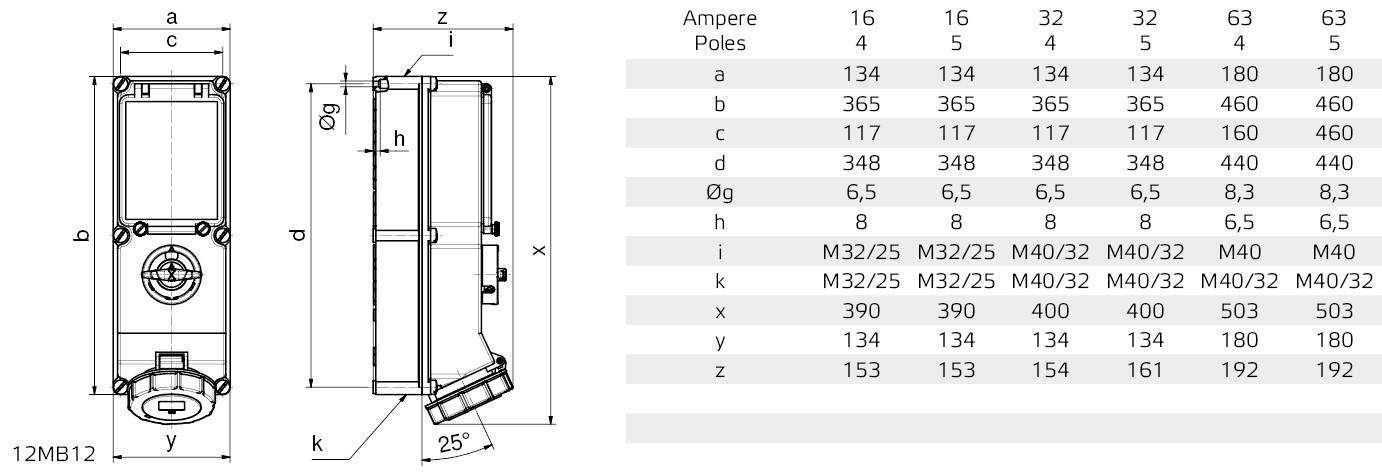

Teknisk ritning av en switch med mått. Tabellen till höger visar dimensioner för olika ampere (16, 25, 40, 63) och poler (4, 5).

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (18 952,00 kr / stycken)

18 952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 63 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP: IP67
Brytare: Mekanisk låsning
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: NH
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: mekanisk låsning

Nominell spänning: 400 V

Nominell ström: 63.0 A

Nominell ström - avrundad: 63 A

Anslutning A: CEE-stickpropp 63 A 5-pol

Ledare: 5

Utförande: Underdel och överdel

: IP67

Tillverkarfärg: Röd

Mått.: (L x B x H) 192 x 180 x 503 mm

Längd: 192 mm

Bredd: 180 mm

Höjd: 503 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146863 Bals Elektrotechnik 17562 17562 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146863 Bals Elektrotechnik 17562 17562 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag urkopplingsbart, reglat, skyddat
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på höljet: 460 x 180 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är förnicklade i mässing
Maximal ledararea: 25,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvklämmor som ramklämmor med Konex-kontakt
Säkring: NH
Ledningsingång: 1 x M40 uppe, 1 x M40/M32 nere
Apparatfärg: Aktuator krauktopas, fällbart lock röd RAL 3000, bajonettring grå RAL 7035, Höljesskruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035, brytare grå RAL 7035
Enhetshöjd 503 mm, bredd: 180 mm, apparatdjup: 192 mm
Övriga tekniska egenskaper: Ledningsinföringen är öppen en gång upptill och två gånger nedtill, låsbar i 0-läge för upp till 4 bygellås med en bygeldiameter upp till 7mm, med inbyggd Si-lastfrånskiljare NH00
