Bals Elektrotechnik 16873 16873 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

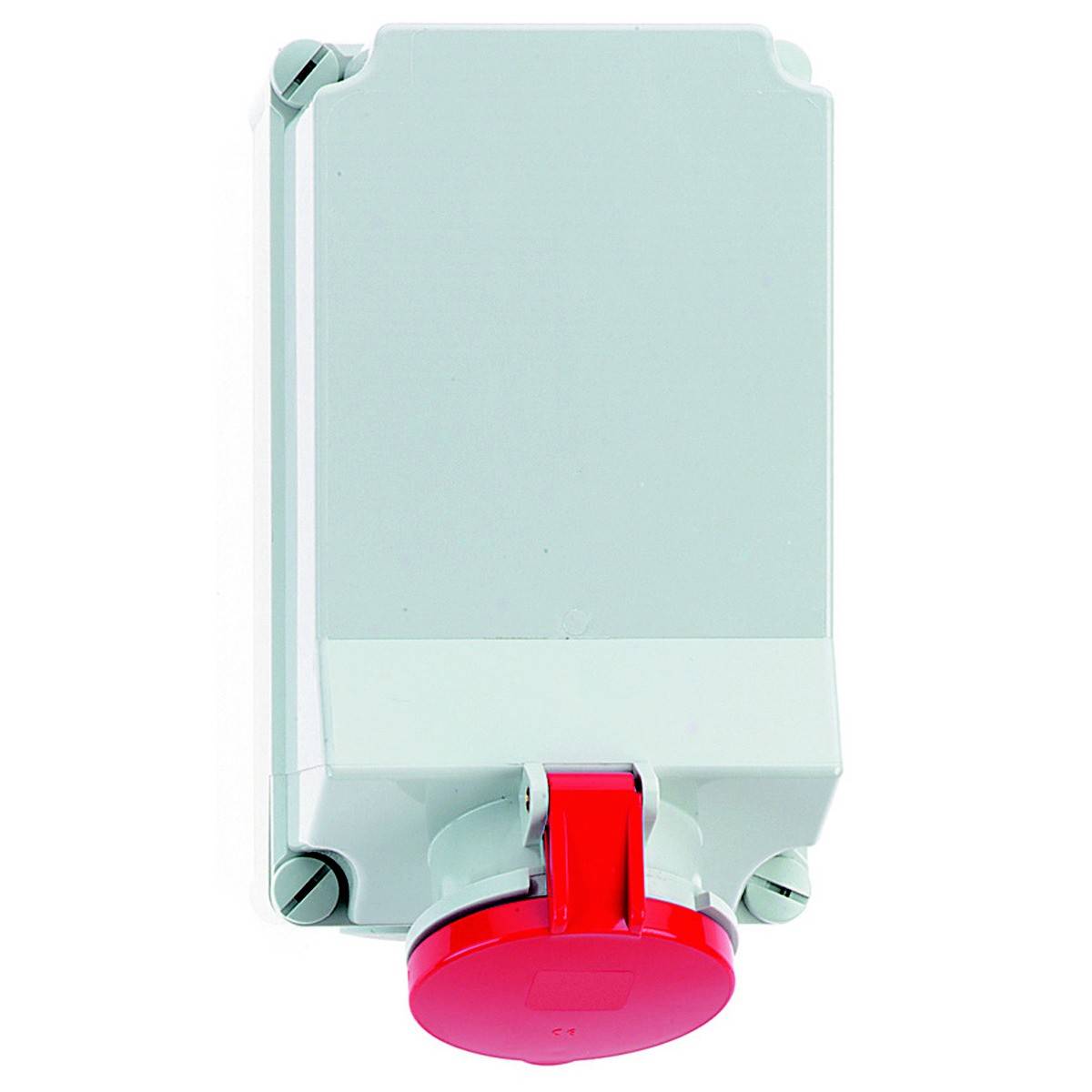

Vit elektrisk låda med röd lock, monterad på väggen.

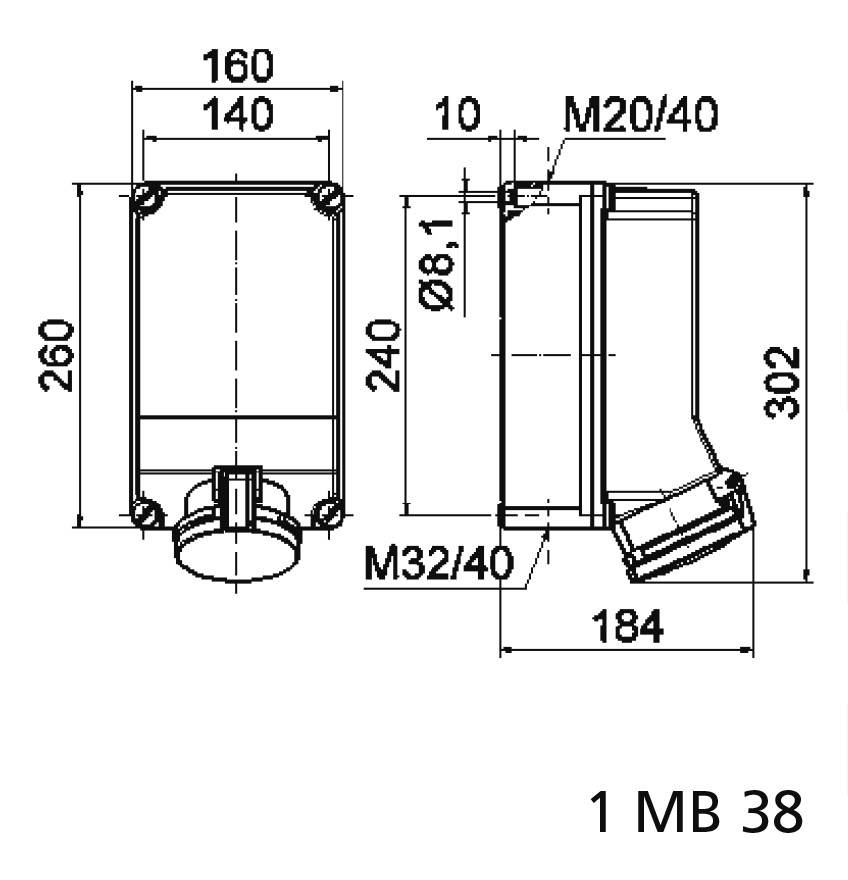

Teknisk ritning av ett rektangulärt hölje med följande mått: höjd 260 mm, bredd 160 mm, djup 302 mm, gängor M20/40 och M32/40.

Ett enkelt, grått elektriskt hölje med fyra fästskruvar och en röd strömbrytare fram.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (11 512,00 kr / stycken)

11 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 63 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP44
Brytare: Elektrisk låsning
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Utan
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: med strömbrytare

Nominell spänning: 400 V

Nominell ström: 63.0 A

Nominell ström - avrundad: 63 A

Ledare: 5

Utförande: Underdel och överdel

: IP44

Tillverkarfärg: Röd

Mått.: (L x B x H) 192 x 160 x 302 mm

Längd: 192 mm

Bredd: 160 mm

Höjd: 302 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146703 Bals Elektrotechnik 16873 16873 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146703 Bals Elektrotechnik 16873 16873 CEE väggkoppling 63.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag urkopplingsbart, reglat
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 260 x 160 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är förnicklade i mässing
Maximal ledararea: 25,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvklämmor som ramklämmor med Konex-kontakt
Säkring: Utan
Ledningsingång: 1xM40/M20 över, 1xM40/M32 undre
Apparatfärg: Självslutande lock röd RAL 3000, höljets skruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035
Enhetshöjd 302 mm, bredd: 160 mm, apparatdjup: 192 mm
Andra tekniska egenskaper: Med PSK-lås (Pilot-brytar-kontakt), den elektriska låsningen sker via PSK-kontakt och skydd, ledningsingången är två gånger upptill och två nedtill öppen

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
