Bals Elektrotechnik 16441 16441 CEE väggkoppling 16.0 A 7-polig 230 V 1 st

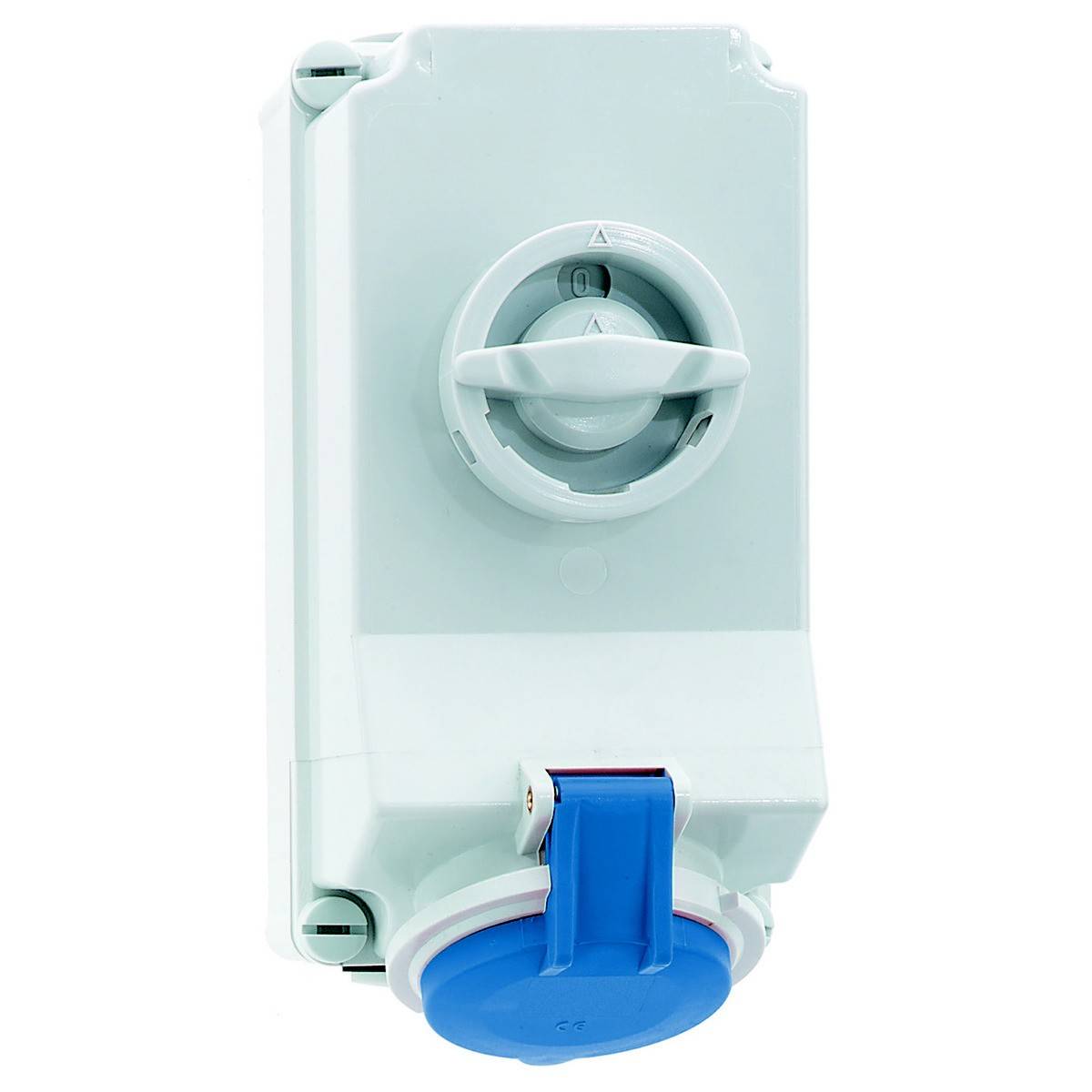

Elektrisk vägguttag med skyddsjord och blå täckplatta, monterat på en vit, rektangulär platta.

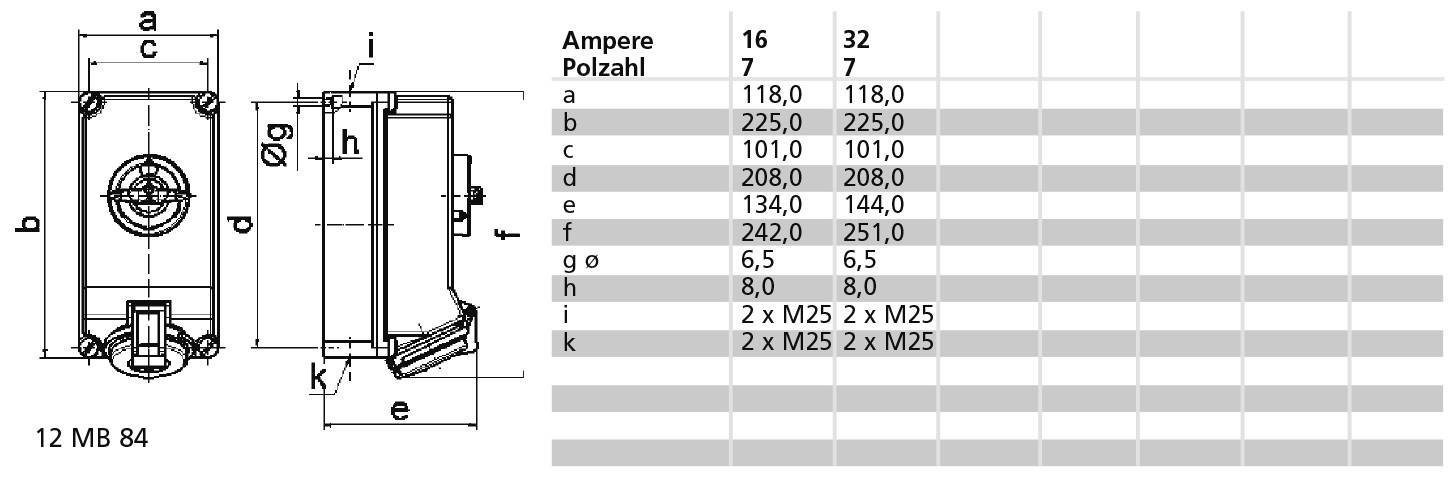

Teknisk ritning av ett rektangulärt elektriskt delkomponenthölje med dimensioner. Tabell visar ampere, antal poler och höljets mått.

Ett vitt elektriskt hölje med en blå vridkontakt, lämpligt för industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (9 832,00 kr / stycken)

9 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Poltal 7
Spänning enligt en 60309-2: 230 V (50+60 Hz) blå
Klocktid 9 h.
Indikeringsfärg blå
Kapslingsklass IP44
Strömbrytare: Med till/från-brytare utan lås
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Utan
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: med PÅ/AV-brytare

Nominell spänning: 230 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Ledare: 7

Utförande: Underdel och överdel

: IP44

Tillverkarfärg: Blå

Mått.: (L x B x H) 137 x 118 x 243 mm

Längd: 137 mm

Bredd: 118 mm

Höjd: 243 mm

Innehåll: 1 st

Antal poler: 7

Material: Plast

Driftspänning: 230 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146642 Bals Elektrotechnik 16441 16441 CEE väggkoppling 16.0 A 7-polig 230 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146642 Bals Elektrotechnik 16441 16441 CEE väggkoppling 16.0 A 7-polig 230 V 1 st

Beskrivning

Vägguttag TE urkopplingsbart
16A 7P (6P+PE) 230V (230V~) 9H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Blå RAL 5015
Storlek på hölje: 225x118 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Med skruvklämma
Säkring: Utan
Kabelintag: 2xM25 upptill, 2xM25 nedtill
Apparatfärg: Fällock blå RAL 5015, höljets skruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035, brytspak grå RAL 7035
Enhetshöjd 243 mm, bredd: 118 mm, apparatdjup: 137 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, tillsluten en gång, låses två gånger under, kan låsas i 0-läge för upp till 3 bygellås med en bygeldiameter upp till 7 mm
Hölje:
: 225 x 118 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
