Bals Elektrotechnik 160180 160180 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

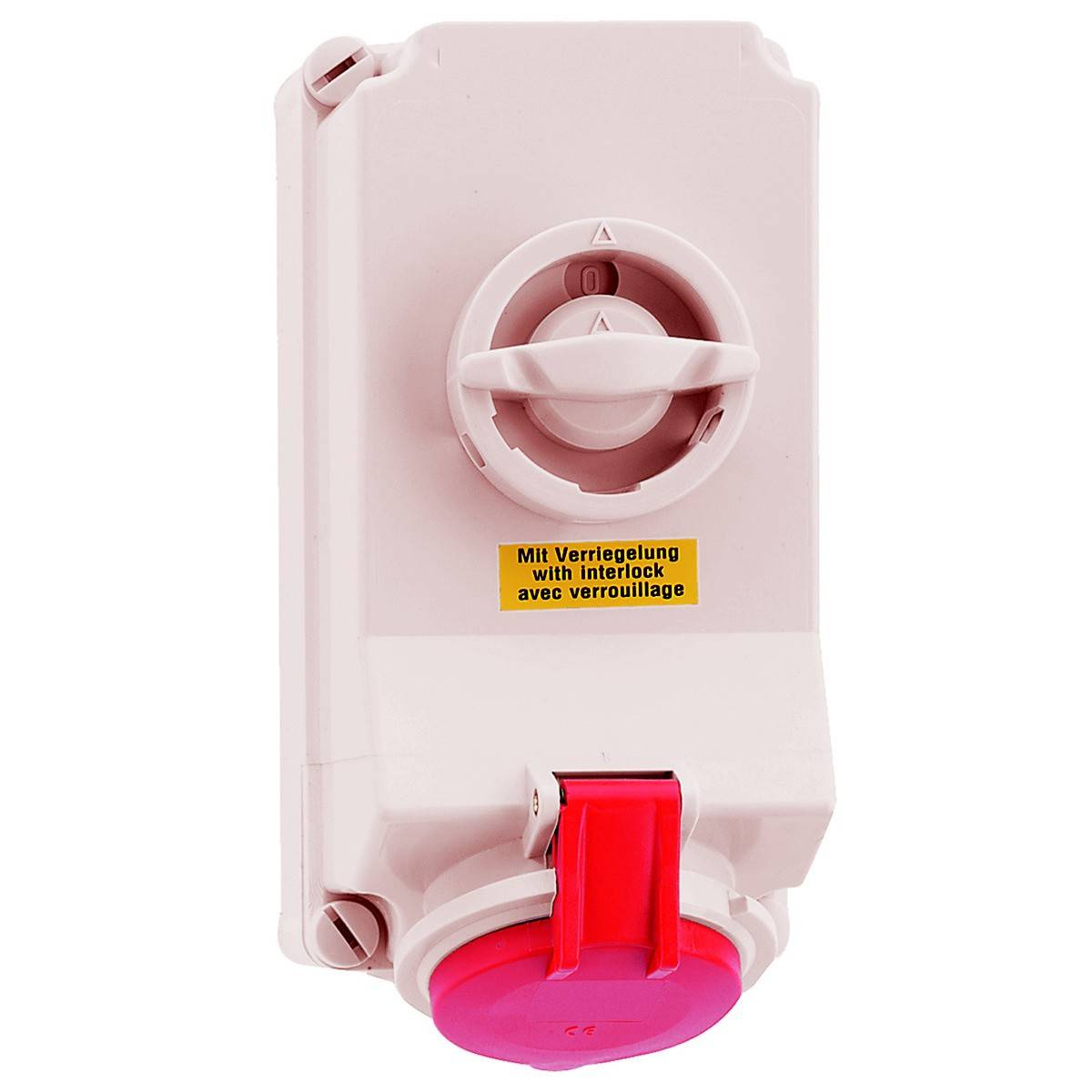

Ett vitt hölje med en röd strömbrytare och en gul varningsetikett som visar "Med låsning" på flera språk.

Vit eluttag med röd strömbrytare och gul skylt som visar 'Med låsning'.

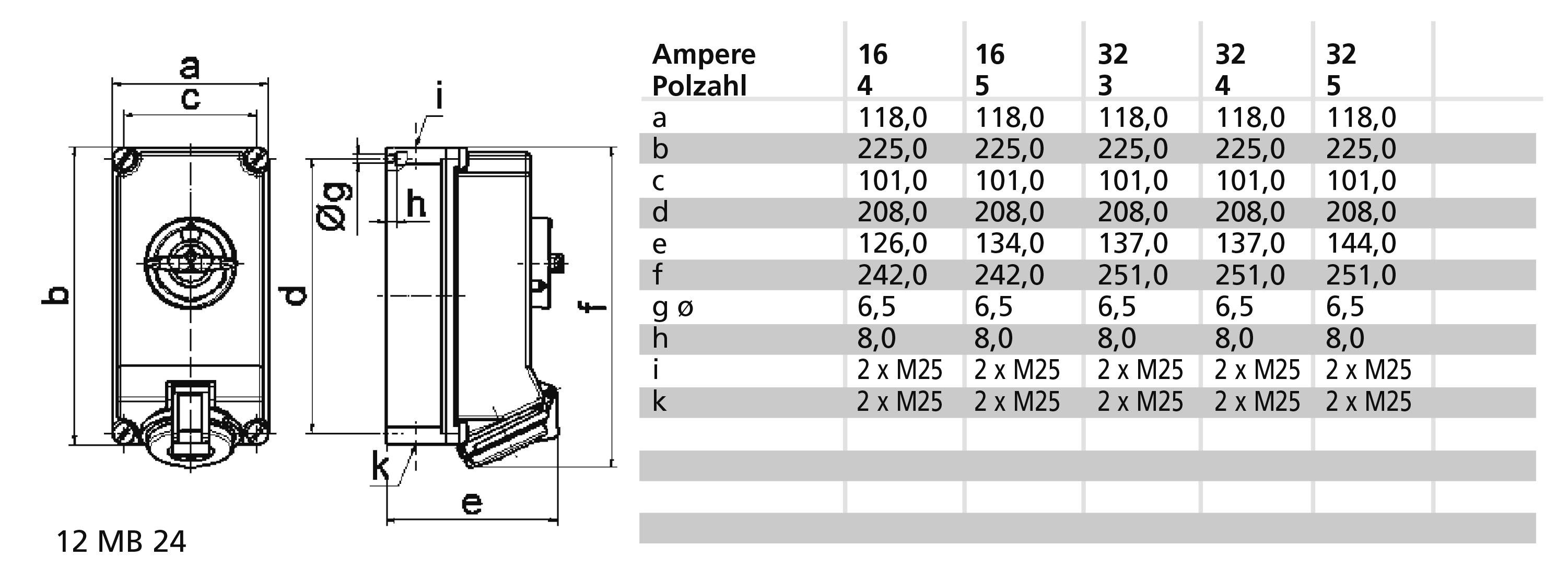

"12 MB 24" visar teknisk ritning och tabell: Höljemått till vänster, strömstyrkor, polantal, dimensioner och anslutningsstorlekar till höger.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (7 912,00 kr / stycken)

7 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP44
Brytare: Mekanisk låsning
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Utan
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: mekanisk låsning

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Ledare: 5

Utförande: Underdel och överdel

: IP44

Tillverkarfärg: Röd

Mått.: (L x B x H) 137 x 118 x 243 mm

Längd: 137 mm

Bredd: 118 mm

Höjd: 243 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147374 Bals Elektrotechnik 160180 160180 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147374 Bals Elektrotechnik 160180 160180 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag TE urkopplingsbart, reglat
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 225x118 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat-polyetylentereftalat ightbeige
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Säkring: Utan
Kabelintag: 2xM25 upptill, 2xM25 nedtill
Apparatfärg: Höljets överdel ljus beige, fällbart lock röd RAL 3000, höljets underdel Night beige, brytardimma beige, chassiskruvar ljusgrå beige
Enhetshöjd 243 mm, bredd: 118 mm, apparatdjup: 137 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, tillsluten en gång, låses två gånger under, kan låsas i 0-läge för upp till 3 bygellås med en bygeldiameter upp till 7 mm
