Bals Elektrotechnik 160179 160179 CEE väggkoppling 32.0 A 4-polig 500 V 1 st

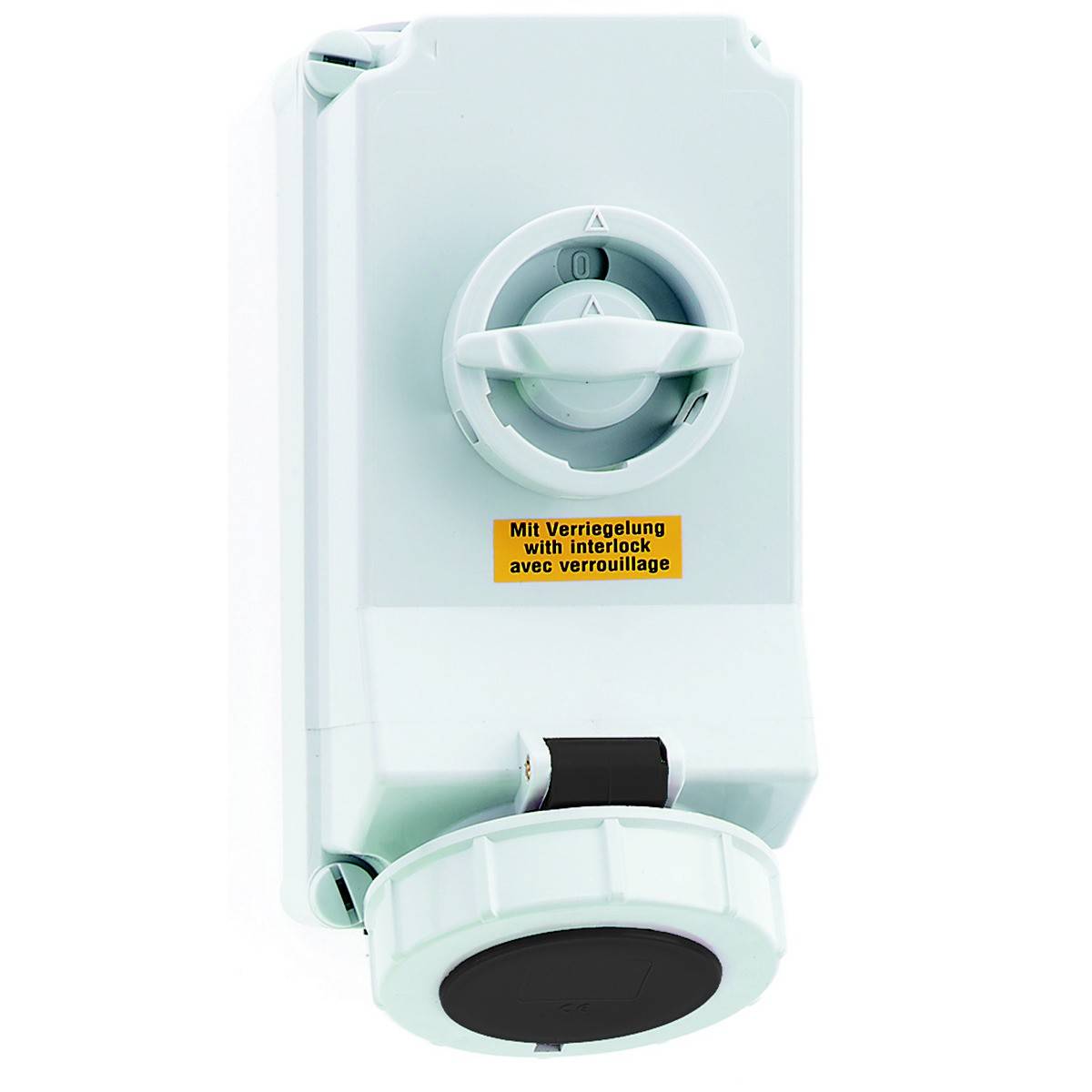

Industriellt uttag med låsmekanism, vitt hölje. Flerspråkig märkning 'Med låsning'.

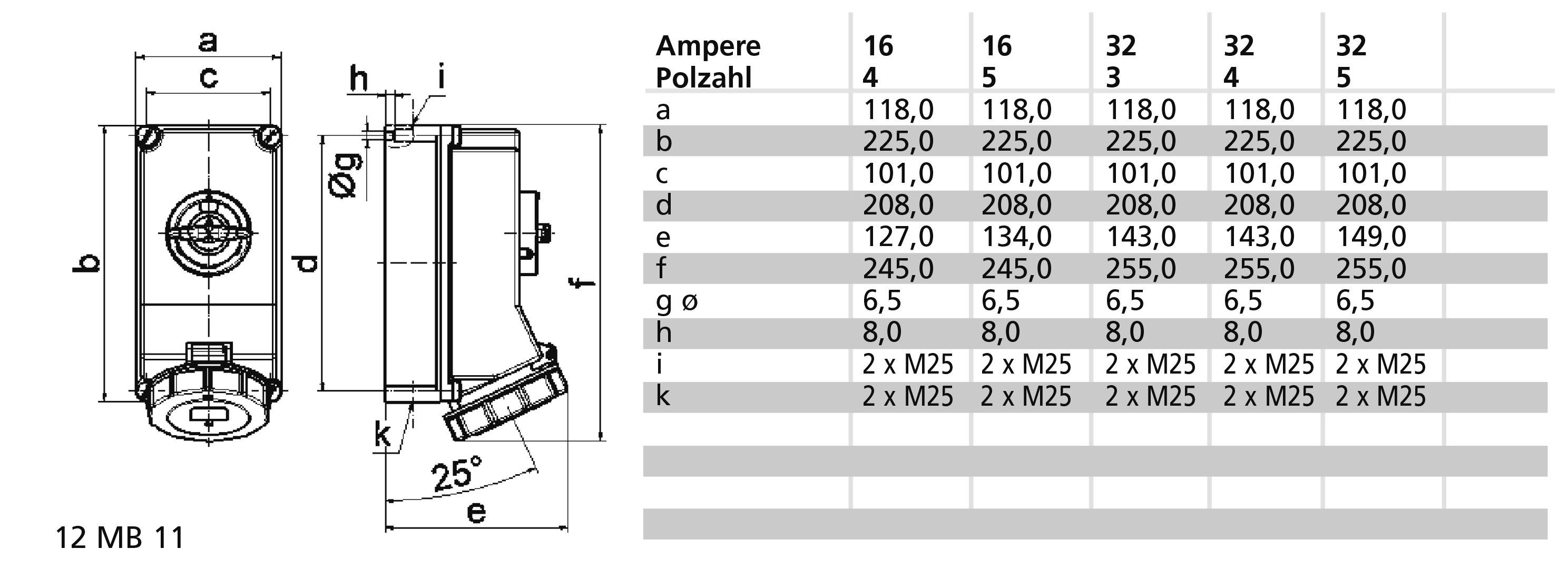

Teknisk ritning av en elektrisk kontakt med dimensionsangivelser, ett sektionsprofil och en tabell för ampere och antal poler.

Elektrisk kontakt med låsning, roterbar strömbrytare och varningstext på tre språk på framsidan.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (5 112,00 kr / stycken)

5 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 32 A.
Poltal 4
Spänning enligt en 60309-2: 500 V (50+60 Hz) svart
Klocktid 7 h.
Indikeringsfärg svart
Kapslingsklass IP: IP67
Brytare: Mekanisk låsning
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Utan
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: mekanisk låsning

Nominell spänning: 500 V

Nominell ström: 32.0 A

Nominell ström - avrundad: 32 A

Ledare: 4

Utförande: Underdel och överdel

: IP67

Tillverkarfärg: Svart

Mått.: (L x B x H) 144 x 118 x 260 mm

Längd: 144 mm

Bredd: 118 mm

Höjd: 260 mm

Innehåll: 1 st

Antal poler: 4

Material: Plast

Driftspänning: 500 V

: Base unit and cover

: 4

: Plastic

: Nickel-plated

: 32 A

: CuZn

: IP67

: FALSE

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147365 Bals Elektrotechnik 160179 160179 CEE väggkoppling 32.0 A 4-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147365 Bals Elektrotechnik 160179 160179 CEE väggkoppling 32.0 A 4-polig 500 V 1 st

Beskrivning

Vägguttag urkopplingsbart, reglat
32 A 4P (3P+PE) 500V (480 - 500 V~) 7H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Svart RAL 9005
Storlek på hölje: 225x118 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 10,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Säkring: Utan
Kabelintag: 2xM25 upptill, 2xM25 nedtill
Apparatfärg: Självslutande lock svart RAL 9005, bajonettring grå RAL 7035, höljets skruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035, brytare grå RAL 7035
Enhetshöjd 260 mm, bredd: 118 mm, apparatdjup: 144 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, tillsluten en gång, låses två gånger under, kan låsas i 0-läge för upp till 3 bygellås med en bygeldiameter upp till 7 mm
