Bals Elektrotechnik 1506 1506 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

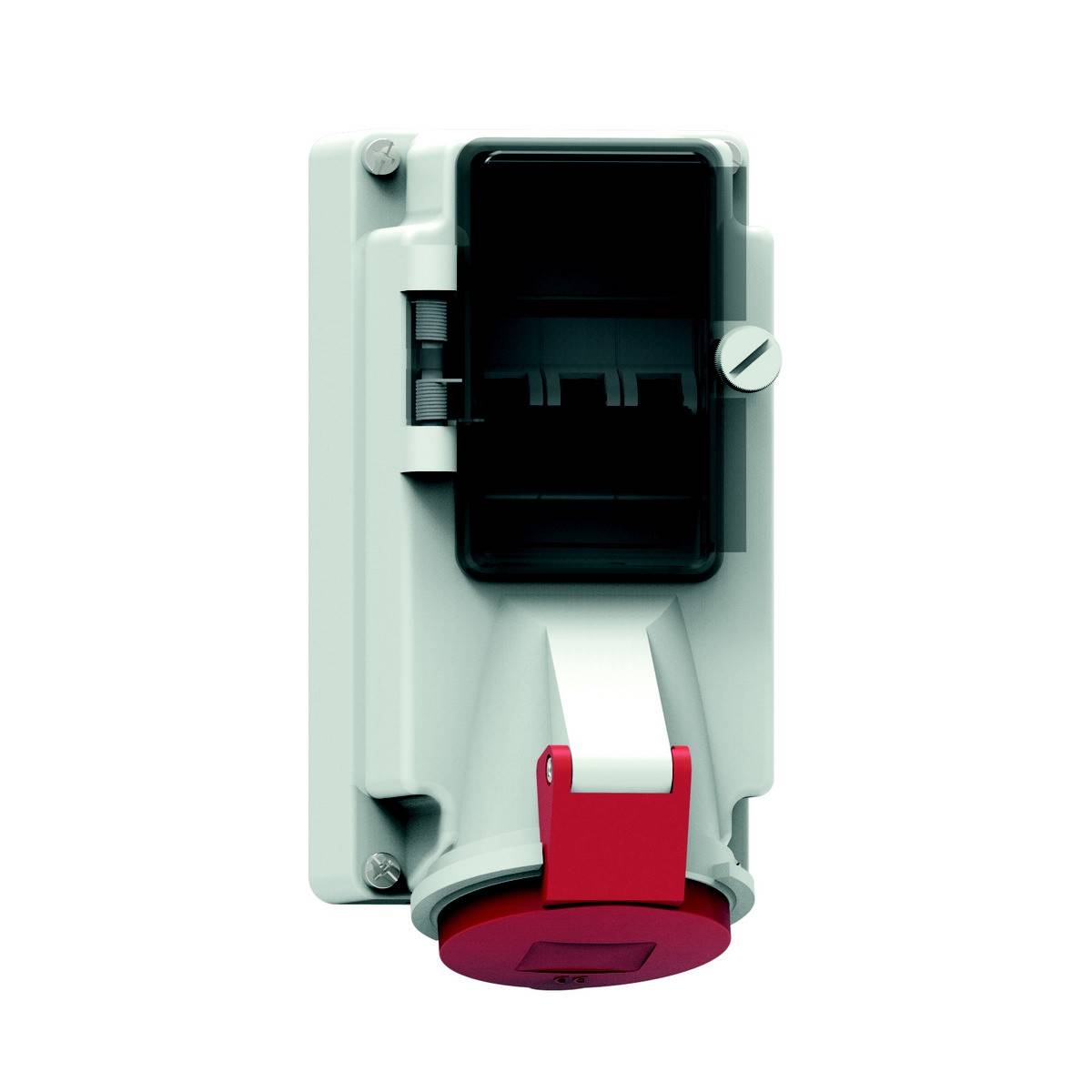

Industriell koppling i vitt och rött, monterad på en vägg. Lämplig för industriella tillämpningar för strömförsörjning.

Elektrisk industriellt uttag monterat på väggen, robust grått hölje med skyddande lock, lämplig för höga strömstyrkor.

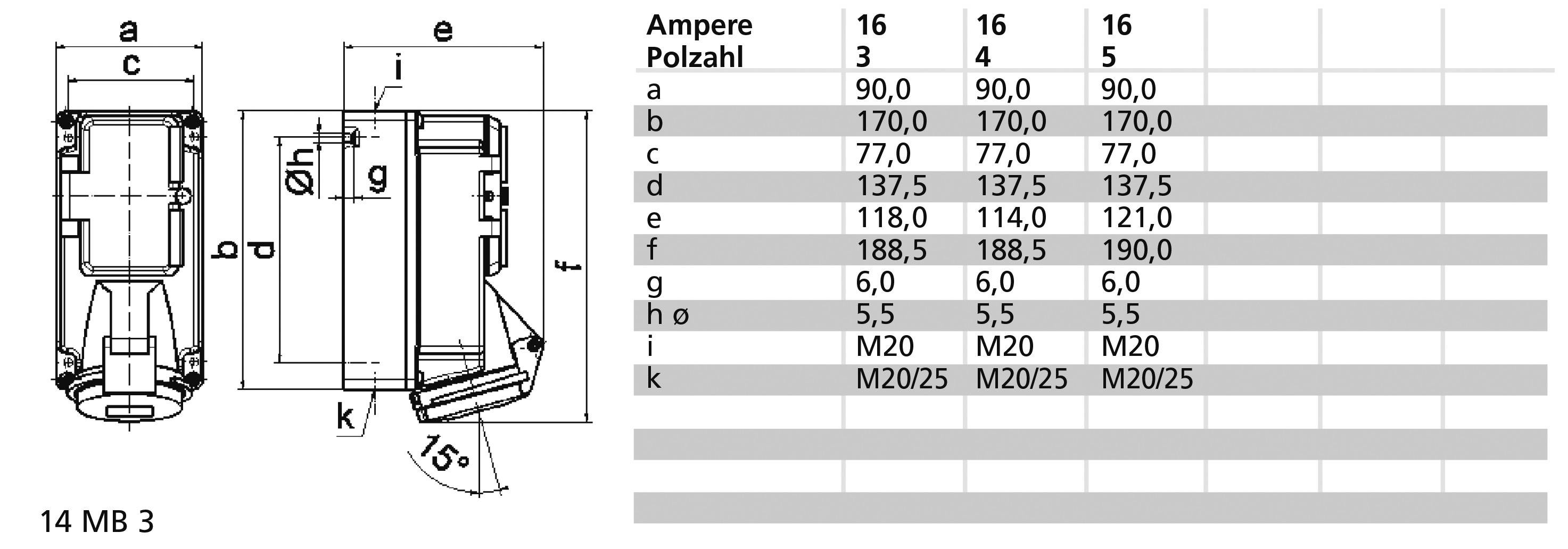

Teknisk ritning av en kontakt med mått a-k. Tabell visar mått i mm och uppgifter för ampere (16, 13, 4, 5) och poler (3, 4, 5).

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (7 112,00 kr / stycken)

7 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP44
Brytare: Utan till-/frånbrytare
Utförande av brytare: Utan
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Automat
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: skruvfria terminaler

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: CEE- Vägguttag 16 A 5polig

Ledare: 5

Utförande: Underdel och överdel

: IP44

Tillverkarfärg: Röd

Mått.: (L x B x H) 122 x 90 x 190 mm

Längd: 122 mm

Bredd: 90 mm

Höjd: 190 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147364 Bals Elektrotechnik 1506 1506 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147364 Bals Elektrotechnik 1506 1506 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Beskrivning

VÄGGUTTAG QUICK-Connect TE, skyddat
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 170x90 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Säkring: Automat
Kabelinföring: 1xM20 upptill, 1xM25/20 nedtill
Apparatfärg: Aktuator i rökfärg, fällbart lock röd RAL 3000, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035
Enhetshöjd 190 mm, bredd: 90 mm, apparatdjup: 122 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång upptill och stängt två gånger nedtill, höljets underdel kan vridas 180°, med inbyggd ledningsskyddsbrytare C 3-polig

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
