Bals Elektrotechnik 12779 12779 CEE apparatdosa 16.0 A 4-polig 400 V 1 st

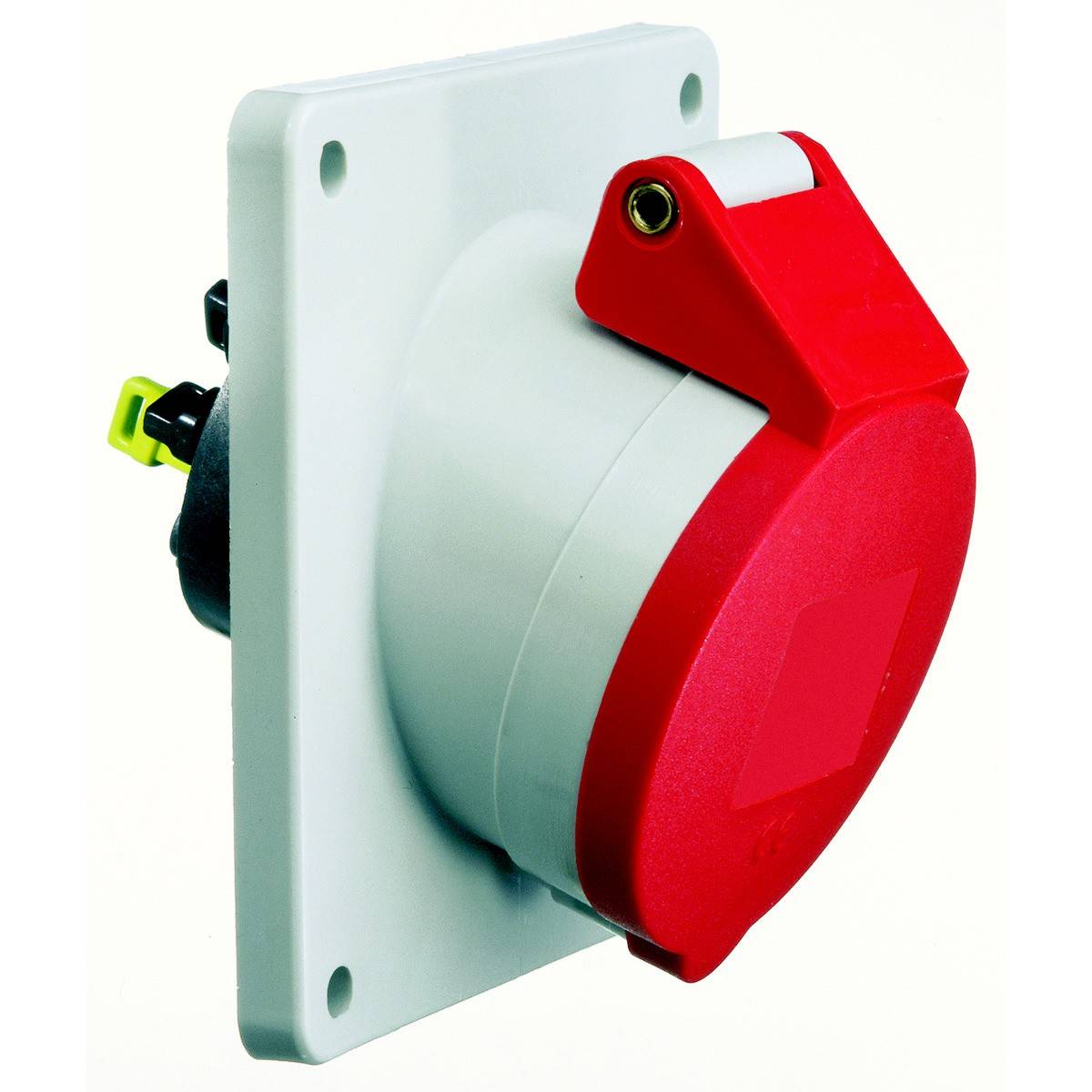

Industriell röd vägguttag med skyddslock, monterad på en vit platta. Lämplig för höga elektriska belastningar.

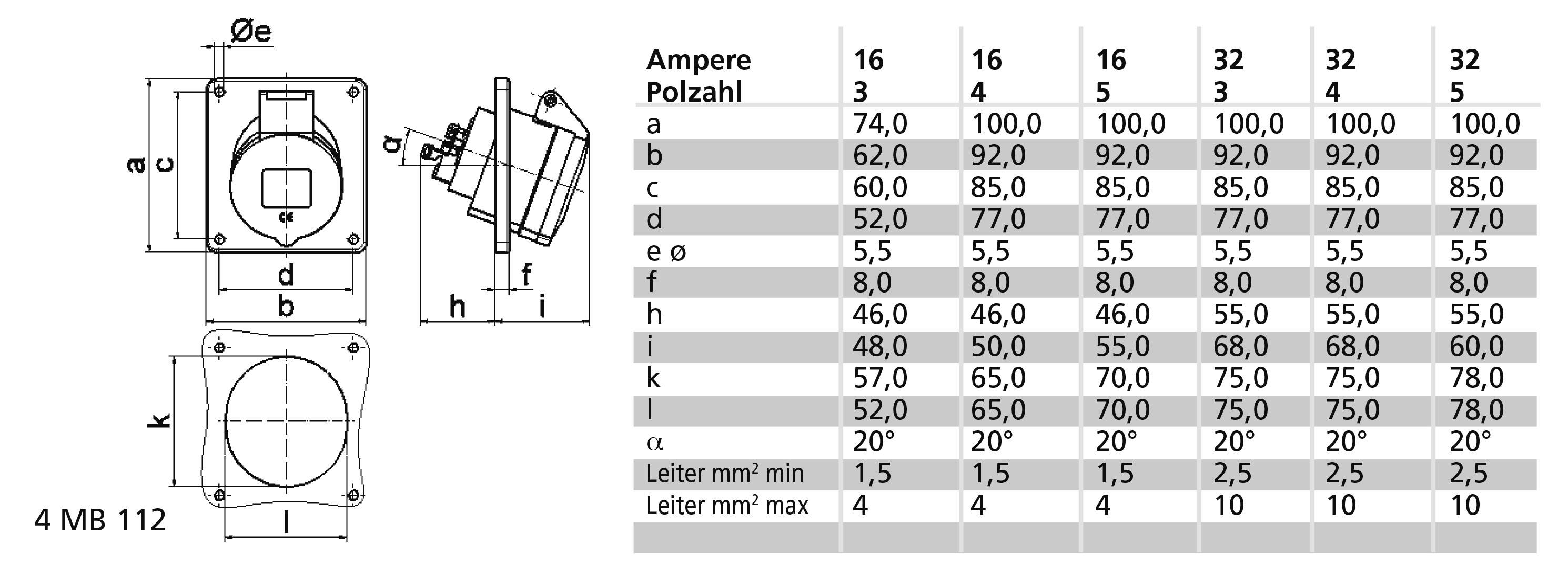

Teknisk ritning av kontakter med tre vyer: framifrån, från sidan och bakifrån. Tabell visar mått för olika ampere och antal poler.

Industriellt uttag, rött och vitt, kvadratisk bas, lämpligt för högpresterande anslutningar i industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tis. 3 nov.

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Poltal 4
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kontaktriktning: Vinklad
Ledningsingång: Övriga
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej
Flänsmått vertikalt 100 mm
Borrhålsavstånd vertikalt 85 mm
Flänsmått horisontellt 92 mm
Borrhålsavstånd horisontellt 77 mm

Typ av produkt: CEE apparatdosa

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Vinklad

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 4

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3145900 Bals Elektrotechnik 12779 12779 CEE apparatdosa 16.0 A 4-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3145900 Bals Elektrotechnik 12779 12779 CEE apparatdosa 16.0 A 4-polig 400 V 1 st

Beskrivning

Utanpåliggande uttag QUICK-Connect lutande
16 A 4P (3P+PE) 400V (380 - 415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Ledningsingång: Övriga
Apparatfärg: Fällbart lock röd RAL 3000, hölje grå RAL 7035
Enhetshöjd 100 mm, bredd: 92 mm, apparatdjup: 93 mm
Flänsmått vertikalt: 100 mm, flänsmått horisontellt: 92 mm
Borrhålsavstånd vertikalt: 85 mm, horisontellt borrhålsavstånd: 77 mm
Andra tekniska egenskaper: Lutningen är 20°
