Bals Elektrotechnik 11790 11790 CEE väggkoppling 16.0 A 4-polig 230 V 1 st

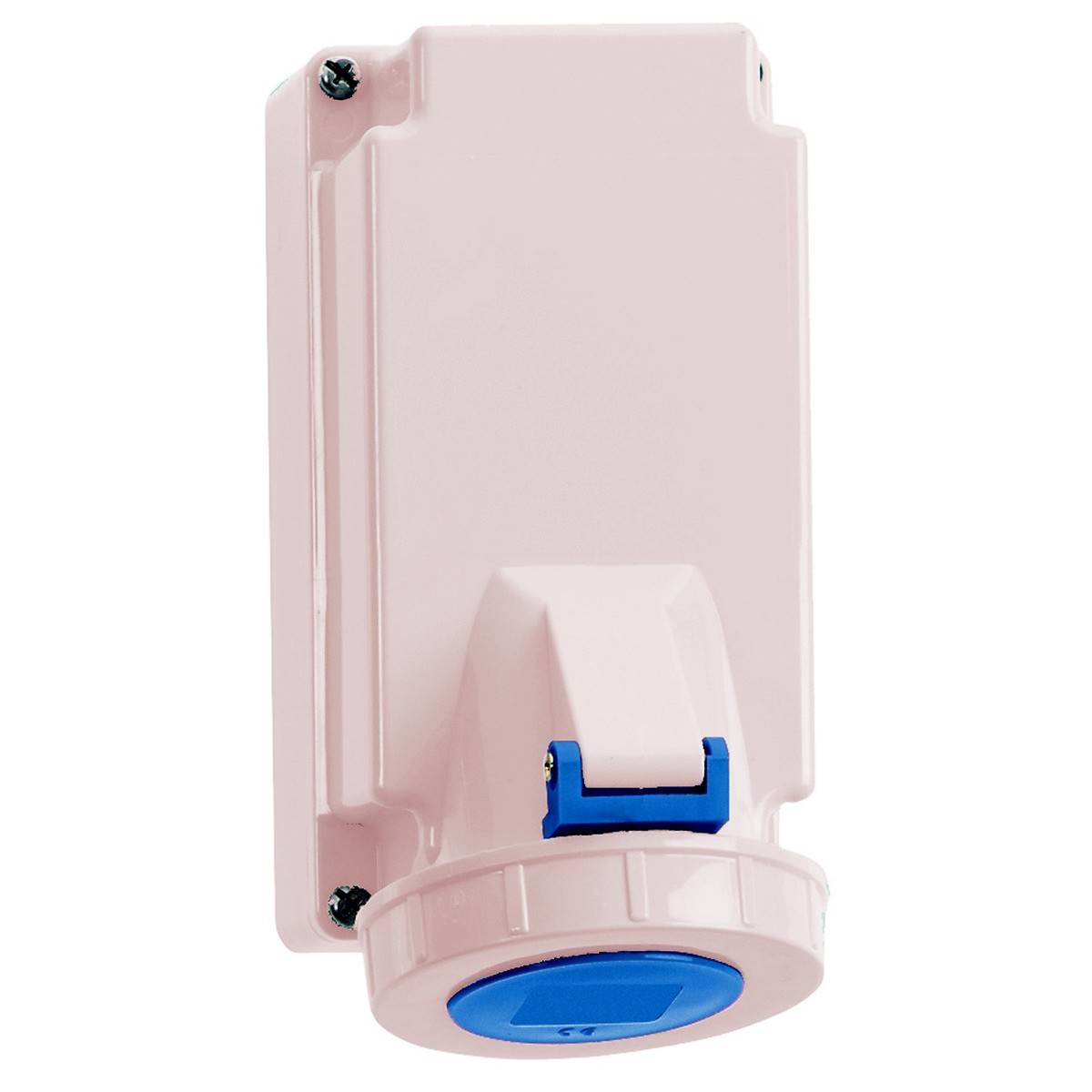

Vit industriell anslutningsdosa med blå lock, monterad på en vit vägg.

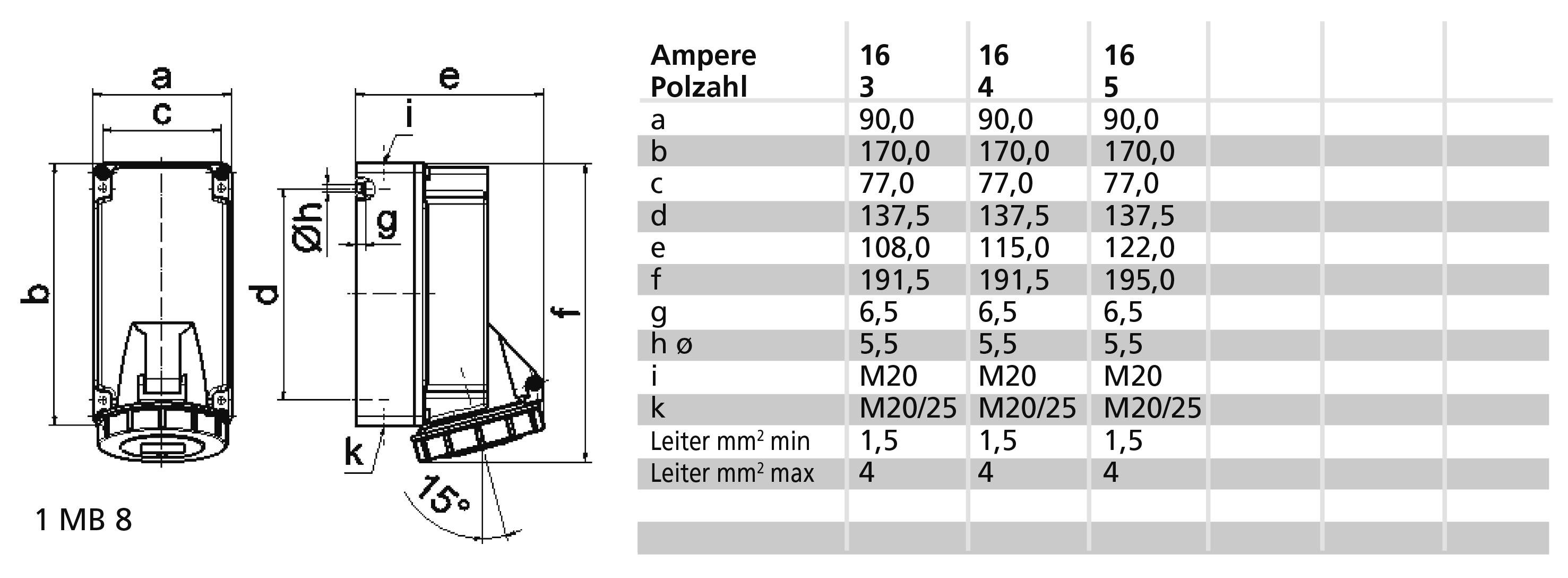

Teknisk ritning av en kontakt med tabellerade mått: diameter, längd och vinkel. Tabell visar amperetal och kabelstorlekar.

Eluttag med skyddslock, monterat på en vägg. Det har ett blått skydd för extra säkerhet.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (5 192,00 kr / stycken)

5 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Poltal 4
Spänning enligt en 60309-2: 230 V (50+60 Hz) blå
Klocktid 9 h.
Indikeringsfärg blå
RAL-nummer: 5015
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 230 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Utanpåliggande

: IP67

Tillverkarfärg: Blå

Innehåll: 1 st

Antal poler: 4

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 230 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146486 Bals Elektrotechnik 11790 11790 CEE väggkoppling 16.0 A 4-polig 230 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146486 Bals Elektrotechnik 11790 11790 CEE väggkoppling 16.0 A 4-polig 230 V 1 st

Beskrivning

VÄGGUTTAG QUICK-CONNECT TE
16A 4P (3P+PE) 230V (200 - 250V~) 9H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Blå RAL 5015
Storlek på hölje: 170x90 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat-polyetylentereftalat ightbeige
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Kabelinföring: 1xM20 upptill, 1xM25/20 nedtill
Apparatfärg: Bajonettring ljus beige, höljets övre del ljusgrå, höljets underdel Night beige, fällbart lock blå RAL 5015
Enhetshöjd 194 mm, bredd: 90 mm, apparatdjup: 115 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång över och stängt två gånger under, höljets underdel kan vridas 180°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
