Bals Elektrotechnik 11723 11723 CEE väggkoppling 16.0 A 4-polig 500 V 1 st

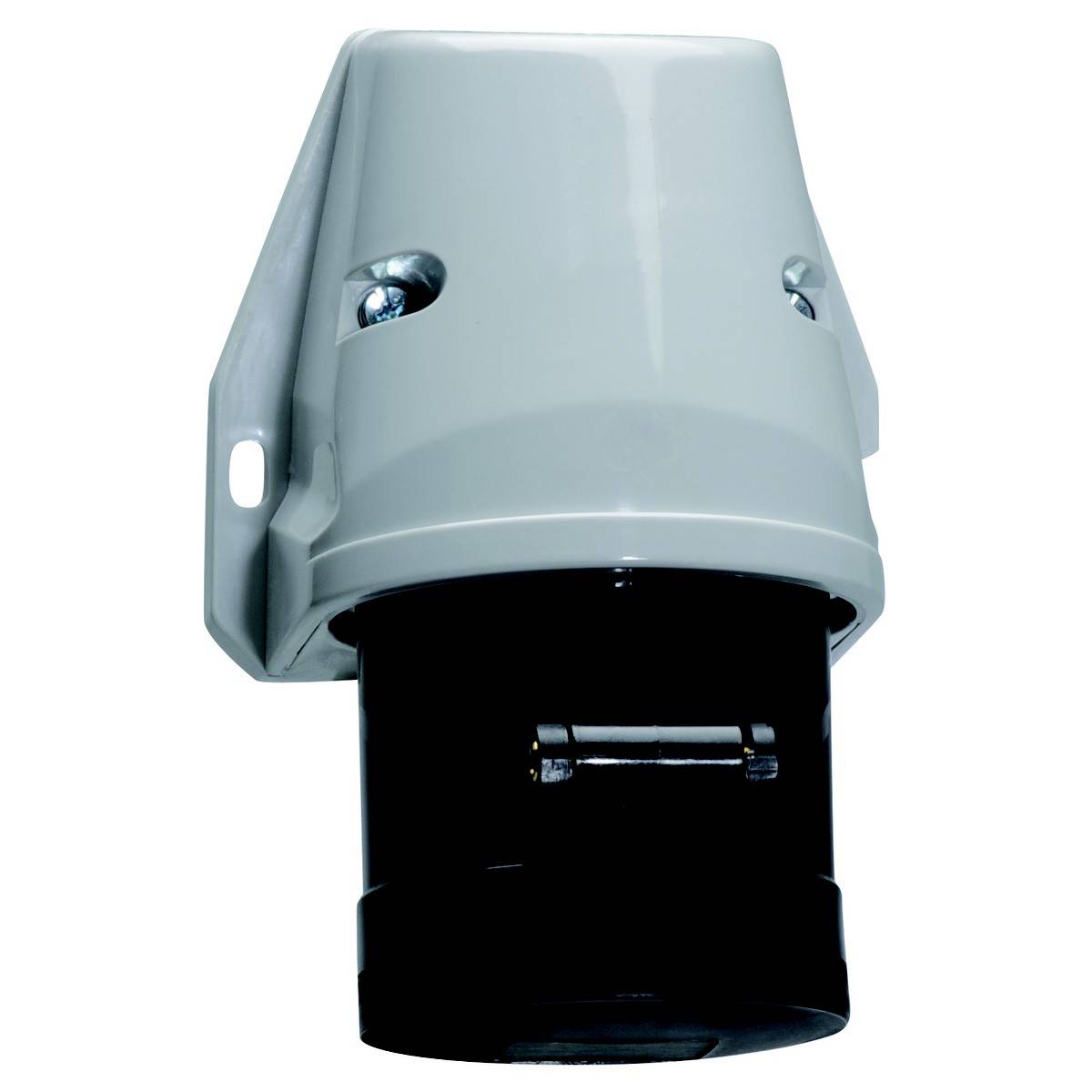

En elektrisk kontakt i ett svart-grått hölje, monterad på sidan. Används för elektriska anslutningar i installationer.

En vit och svart elektrisk adapter med två sidofästningshål. Idealisk för industriella tillämpningar.

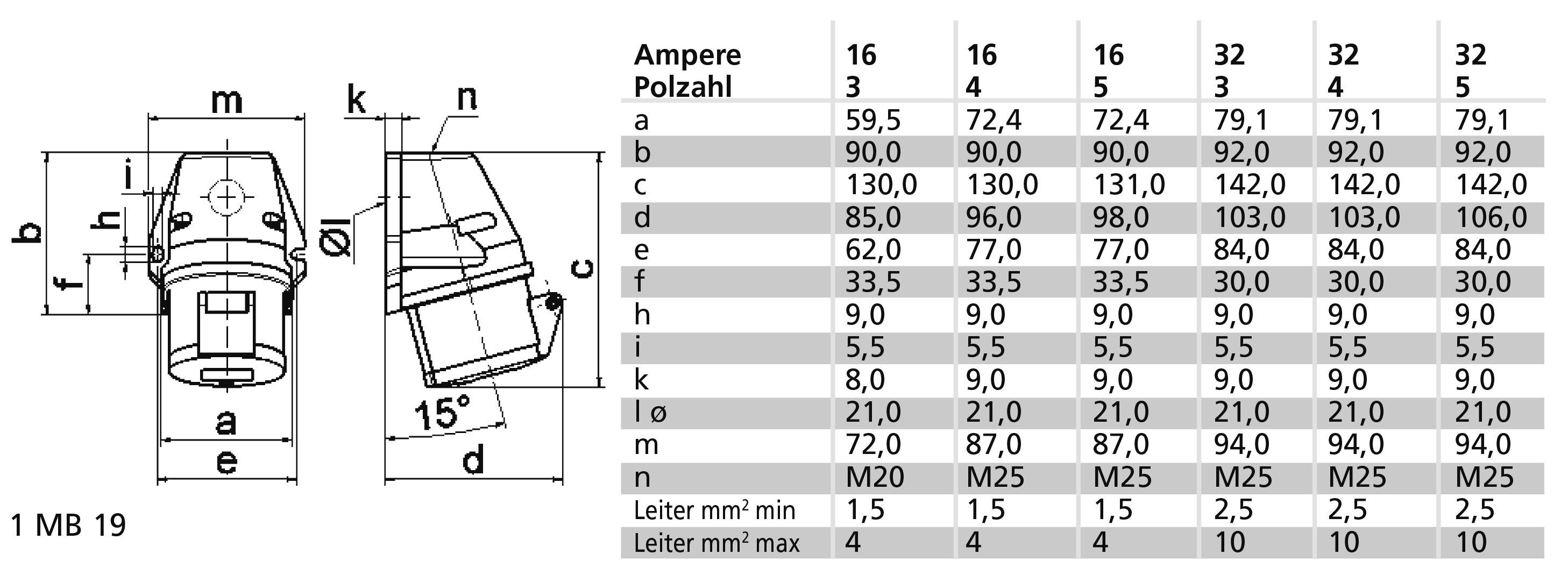

Diagram visar teknisk teckning av en kontakt med mått a till n. Tabell listar amperetal (16 till 32) och motsvarande värden för måtten.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Poltal 4
Spänning enligt en 60309-2: 500 V (50+60 Hz) svart
Klocktid 7 h.
Indikeringsfärg svart
RAL-nummer: 9005
Kapslingsklass IP44
Anslutningsteknik: Skruvklämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Montering: Fastsättning utomhus
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvterminal

Utförande: Utanpåliggande

: IP44

Tillverkarfärg: Svart

Innehåll: 1 st

Antal poler: 4

Anslutning: Skruvklämma

Material (specifikationer): : Plast

Driftspänning: 500 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3145913 Bals Elektrotechnik 11723 11723 CEE väggkoppling 16.0 A 4-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3145913 Bals Elektrotechnik 11723 11723 CEE väggkoppling 16.0 A 4-polig 500 V 1 st

Beskrivning

Vägguttag
16A 4P (3P+PE) 500V (480 - 500V~) 7H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Svart RAL 9005
Storlek på hölje: 90x87 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Kabelinföring: 1xM25 upptill
Apparatfärg: Krage svart RAL 9005, fällbart lock svart RAL 9005, höljets underdel grå RAL 7035, överdel grå RAL 7035
Enhetshöjd 130 mm, bredd: 87 mm, apparatdjup: 96 mm
Andra tekniska egenskaper: Ledningsinföringen är öppen en gång i överdelen och försluts en gång i botten

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
