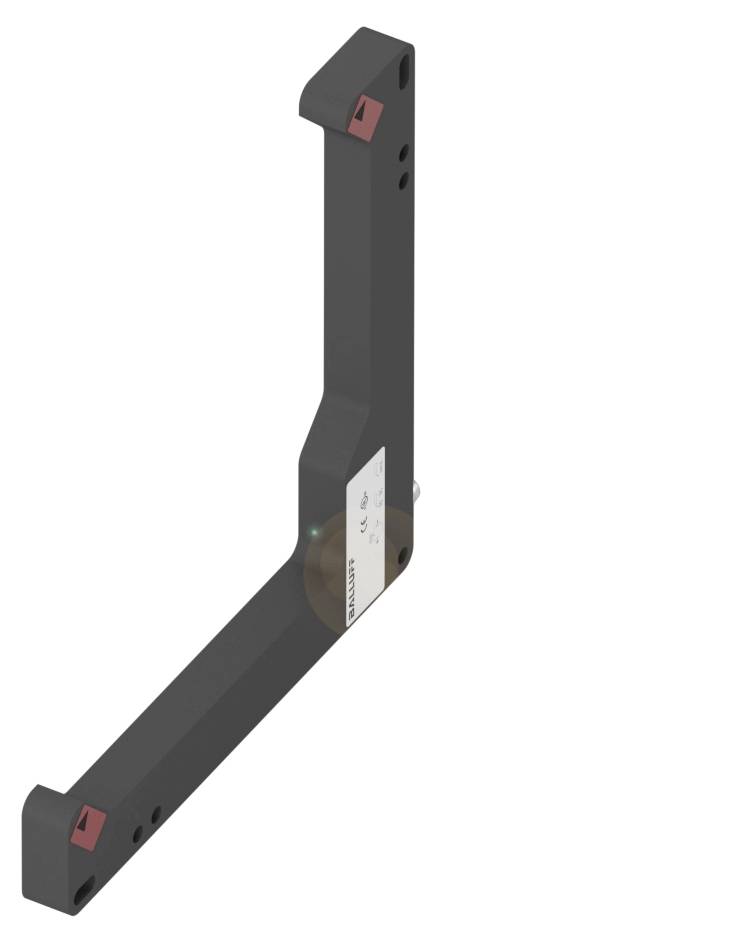

Liknande avbildning
Liknande avbildning
BALLUFF Vinkelfotodetektor BWL0001 BWL0001 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Vinkelfotodetektor
Driftspänning max.
30.0 V
Anslutningstyp
M8, 3 polig
Typ
BWL0001
Datablad (PDF)
Antal
Toal (3 672,00 kr / stycken)
3 672,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Fotocell
- Mått 12 x 150 x 159 mm
- Serie D
- Gränssnitt: PNP slutare/öppnare (NO/NC)
- Funktionsprincip: Vinkelfotocell
- Funktionsprincip optisk: Enkelvägsfotodetektor
Tekniska specifikationer
- Huvudfunktioner:Mått: 12 x 150 x 159 mm
- Aktiv yta, material: Glas
- Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
- Serie D
- Driftspänning UB: 10 - 30 V DC
- Funktionsprincip: Vinkelfotocell
- Funktionsprincip optisk: Enkelvägsfotodetektor
- Höljets material: Zink, pressgjutgods, lackerad
- Ljustyp: Infraröd
- Ljuspunktstorlek: Ø 2.5 mm ljusflöde
- Gränssnitt: PNP slutare/öppnare (NO/NC)
- Strålningskaraktäristiken: Divergent
- Extra egenskaper:
- Funktionsprincip: Vinkelfotocell
- Mått 12 x 150 x 159 mm
- Fäste: Skruv M4
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 200 mA
- Isolationsmärkspänning UI 75 V DC
- beredskapsförskjuten TV max 200 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Maximal kapacitet för UE: 1 µF
- Restström LR max: 50 µA
- Rippel max. (% av UE): 10%
- Brytfrekvens 2000 Hz
- Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Aktiv yta, material: Glas
- Höljets material: Zink, pressgjutgods, lackerad
- Inställningsmöjlighet: Ljus-/mörkerswitch|känslighet
- Kontakter, ytskydd: Guldpläterat
- Ytskydd: Lackerat
- Serie D
- Form: Vinkel|anslutning rak
- Visning: Utgångsfunktion - LED gul|LED grön: Driftspänning
- Justering: Potentiometer 270° (2x)
- Frånslagsvajer toff max. 0.25 ms
- ljud max. 0.25 ms
- Tomgångsström IO max. vid UE: 35 mA
- Hysteres H max 0.5 mm
- MTTF (40 °C) material: 300 a.
- Utbytesmöjlighet skyddar registreringsområde/mätområde: Ja
- Förpackningstyp
Piece
- Typ av produkt
Vinkelfotodetektor
- Typ
BWL0001
- Driftspänning
24
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Kontakttyp
1 NC
1 NO
- Utgångar
PNP
- Kopplingsfrekvens
2000 Hz
- Anslutningstyp
M8, 3 polig
- Kapslingsmaterial
Zink
- Materialegenskaper
Pressgjutning
- Sändare typ
LED IR
IP67
- Min. temperatur
-10 °C
- Max. temperatur
60 °C
- Längd
159.00 mm
- Bredd
12.00 mm
- Höjd
150.00 mm
- Djup
159 m
- Mått.
(L x B x H) 159.00 x 12.00 x 150.00 mm
- Innehåll
1 st
- Nominell spänning
30.0 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3417619 BALLUFF Vinkelfotodetektor BWL0001 BWL0001 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3417619 BALLUFF Vinkelfotodetektor BWL0001 BWL0001 1 st
Beskrivning
De vinkelfotoceller från Balls uff är en konsekvent vidareutveckling av gaffelfotocellerna för mer krävande användning. Dess speciella form och strålgeometri möjliggör start och detektering av objekt från nästan alla riktningar. Monteringen är enkel även i svåra utrymmen: Sändare och mottagare är fast anpassade till varandra. Serie=D, mått=12 x 150 x 159 mm, gränssnitt=PNP slutande/brytande (NO/NC), funktionsprincip=vinkelfotocell, funktionsprincip optiskt=envägsfotocell, strålkarakteristik=diment, ljustyp = IR, ljuspunktstorlek = Ø 2.5 mm ljusflöde, anslutning = kontakt, M8x1-kontakt, 3-polig, höljets material = zink, Tryckgjutgods, aktiv yta, material=glas, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE
