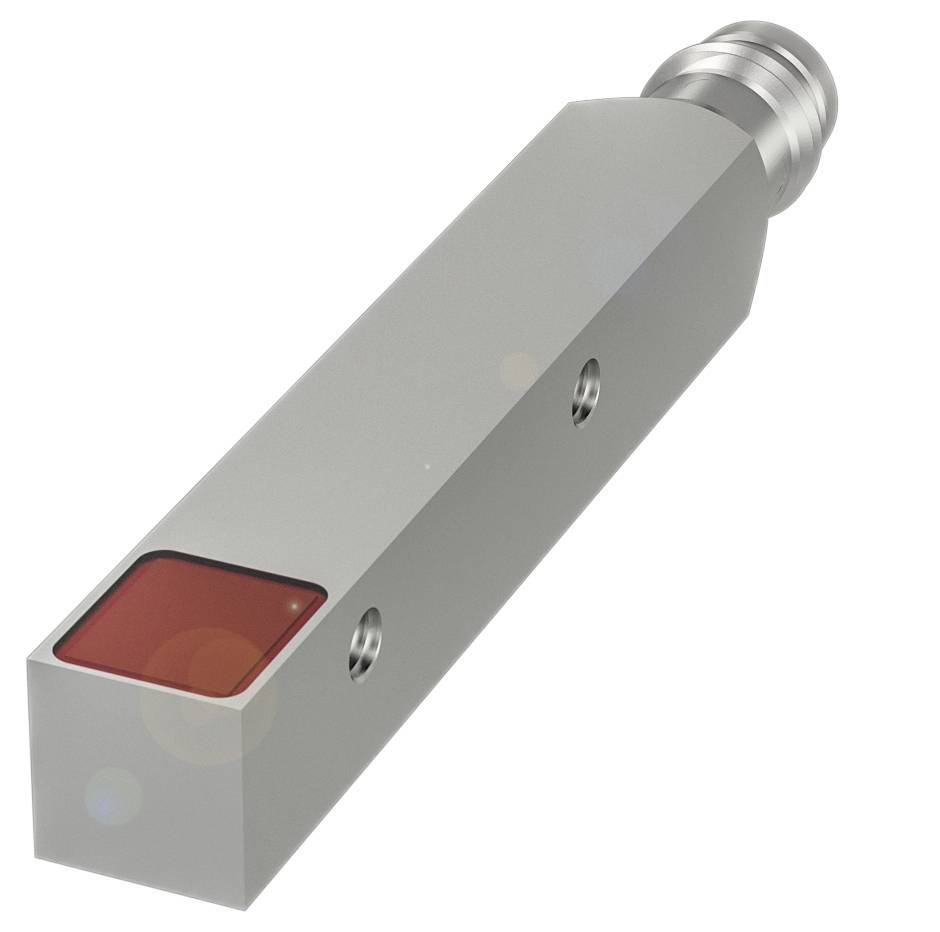

BALLUFF Reflektions-fotodetektor BOS Q08M-PS-PR20-S49 BOS01T8 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Single
Typ av produkt
Reflektions-fotodetektor
Anslutningstyp
M8, 3 polig
Typ
BOS Q08M-PS-PR20-S49
Driftspänning
24 V/DC
Datablad (PDF)
Antal
Toal (1 272,00 kr / stycken)
1 272,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Fotocell
- Mått 8 x 59 x 8 mm
- Q08M-serien
- Gränssnitt: PNP slutare (NO)
- Funktionsprincip: Optoelektronisk sensor
- Funktionsprincip optisk: Reflektionsfotocell
Tekniska specifikationer
- Huvudfunktioner:Mått: 8 x 59 x 8 mm
- Aktiv yta, material: PMMA
- Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
- Q08M-serien
- Driftspänning UB: 10 - 30 V DC
- Funktionsprincip: Optoelektronisk sensor
- Funktionsprincip optisk: Reflektionsfotocell
- Höljets material: Zink, pressgjutgods, förnicklad
- Ljustyp: IR-LED
- Ljuspunktstorlek: Ø 3.0 mm ljusflöde
- Räckvidd: 01 m
- Gränssnitt: PNP slutare (NO)
- Strålningskaraktäristiken: Divergent
- Extra egenskaper:
- Funktionsprincip: Optoelektronisk sensor
- Mått 8 x 59 x 8 mm
- Fäste: Skruv M3
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 75 V DC
- beredskapsförskjuten TV max 20 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Maximal kapacitet för 0.5 µF för EU
- Rippel max. (% av UE): 10%
- Brytfrekvens 500 Hz
- Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Nominellt kopplingsavstånd Sn: 1 m.
- MTTF (40 °C): 972.7 a.
- Aktiv yta, material: PMMA
- Kopplingsutgång: PNP slutare (NO)
- Höljets material: Zink, pressgjutgods, förnicklad
- EN 60068-2-27, chock: halvhus, 30 gn, 11 ms, 3x6|halvsinuus, 100 gn, 2 ms, 3 x 8000
- EN 60068-2-6, vibration: 10…2000 Hz, amplitud 1 mm, 30|gn, 3x5 h|10…55 Hz, amplitud 1 mm, 3x30 | min.
- Kapslingsklass: IP 67
- Omgivningstemperatur -5...55 °C.
- Räckvidd: 01 m
- Kontakter, ytskydd: Guldpläterat
- Ytskydd: Förnicklad
- Q08M-serien
- Form: Ledare|anslutning 90°
- Visning: Gränsområde - LED gul, blinkar|LED gul: Ljusmottagning
- Frånslagsvajer toff max. 1 ms
- ljud max. 1 ms
- Tomgångsström IO max. vid UE: 15 mA
- Spänningsfall UD max. vid IE: 0.7 V.
- Funktionsprincip optisk: Reflektionsfotocell
- Ljustyp: IR-LED
- Ljuspunktstorlek: Ø 3.0 mm ljusflöde
- Polariseringsfilter: Ja
- Omkoppling optisk: Mörkomkoppling
- Strålningskaraktäristiken: Divergent
- Våglängd 645 nm
- Led-grupp enligt IEC 62471: Fri grupp
- Referensreflektor: BOS R-2
- Förpackningstyp
Single
- Typ av produkt
Reflektions-fotodetektor
- Typ
BOS Q08M-PS-PR20-S49
- Driftspänning
24 V/DC
- Kontakttyp
1 NO
- Kopplingsfrekvens
500 Hz
- Anslutningstyp
M8, 3 polig
- Kapslingsmaterial
Pressgjuten zink, förnicklad
- Materialegenskaper
Pressgjutning
- Sändare typ
LED Röd
- Våglängd
645 nm
1 m
IP67
- Djup
8 m
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416681 BALLUFF Reflektions-fotodetektor BOS Q08M-PS-PR20-S49 BOS01T8 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416681 BALLUFF Reflektions-fotodetektor BOS Q08M-PS-PR20-S49 BOS01T8 1 st
Beskrivning
Vår reflektionsfotocell är särskilt enkel att justera genom generösa monteringshål. Du monterar bara en elektrisk enhet plus reflektor. Stora reflektorer garanterar stor räckvidd. Fotoceller identifierar objekt oberoende av yta, färg och material. Tack vare ett polfilter är de även lämpliga för detektering av glansiga föremål. Optoelektronisk sensor, ljussändare=LED, anslutningstyp=kontaktdon, kopplingsutgång=PNP slutare (NO), räckvidd max.=1 m.
