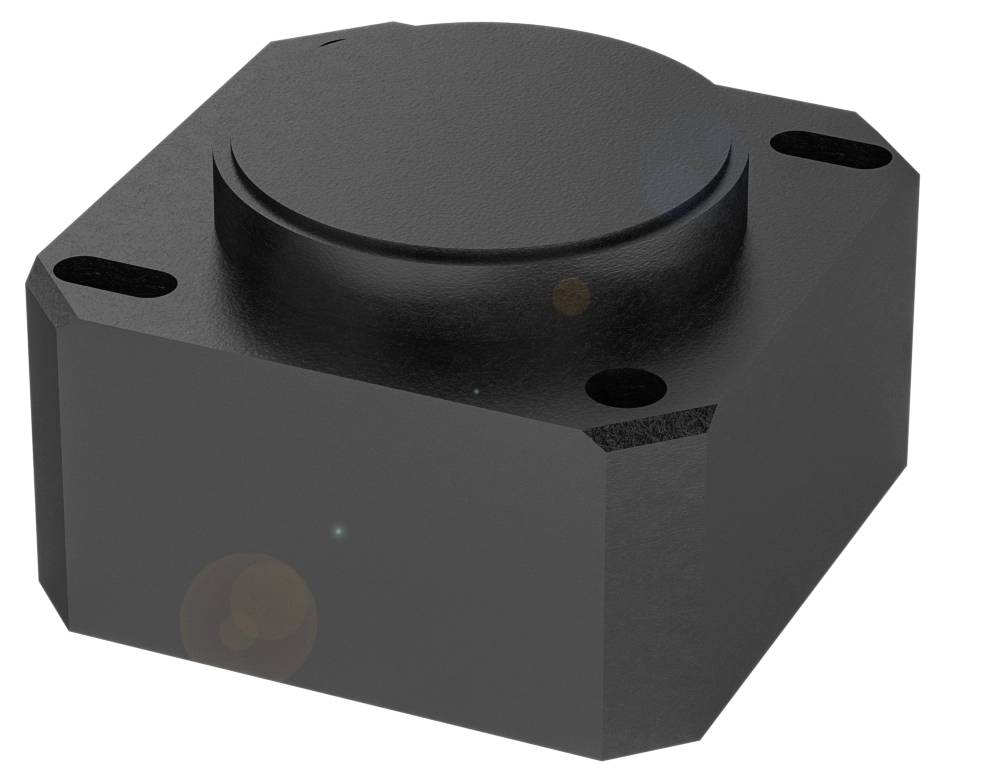

BALLUFF Inklinometer-sensor BSI0012 BSI0012 Mätområde: 90 - -90 ° M12 x 1
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Inklinometer-sensor
Driftspänning max.
30 V
Mätområde (max.)
-90 °
Anslutningstyp
M12 x 1
Skyddsklass
IP67/IP69
Datablad (PDF)
Antal
Toal (5 032,00 kr / stycken)
5 032,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Balluff BSI0012 kvadratisk kompaktutförande med en eller två mätaxlar
- Driftspänning UB: 10 - 30 V DC
- Gränssnitt: 2x analog, ström 4…20 mA
- Mätområde -90...90°
- Mätprincip: MEMS
- Mätningsaxlar 2:a
Tekniska specifikationer
- Huvudfunktioner: Anslutning: Kontakt, M12x1
- Upplösning ≤ 0.09 °
- Driftspänning UB: 10 - 30 V DC
- Boettens material: plast
- Noggrannhet: ±1.0°
- Mätningsaxlar 2:a
- Mätområde -90...90°
- Mätprincip: MEMS
- Gränssnitt: 2x analog, ström 4…20 mA
- Kapslingsklass: IP 67
- IP69
- Omgivningstemperatur -40...80 °C.
- Tilläggstext: Centrerar inom ±5° som avviker från horisontalplanet
- Extra egenskaper:
- Mått 40 x 25 x 40 mm
- Fäste: Skruvar
- Nominell driftspänning: DC 24 V
- Driftspänning UB: 10 - 30 V DC
- Anslutning: M12x1
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjligheten till byte skyddas: nej
- MTTF (40 °C): 131 a.
- Boettens material: plast
- EN 60068-2-27, chock: Ja
- EN 60068-2-6, vibration: Ja
- Kapslingsklass: IP67/IP69
- Omgivningstemperatur -40...80 °C.
- Lagringstemperatur: -40...85 °C.
- Vikt: 45 g
- Strömförbrukning max: 15 mA
- Upplösning ≤ 0.09 °
- Analog utgång: 2x analog, ström 4…20 mA
- Noggrannhet: ±1.0°
- Relativ luftfuktighet: 95 %, icke-kondenserande
- Mätprincip: MEMS
- Avsökningshastighet 20 ms
- Temperaturdrift max: ±0.8°/10 K.
- Mätningsaxlar 2:a
- Rotationsriktningen: Medurs
- Lastmotstånd max., analogutgång 900 ohm
- Typ av produkt
Inklinometer-sensor
- Typ
BSI0012
- Driftspänning (min.)
10 V
- Driftspänning max.
30 V
- Driftspänning
10 - 30 V
- Driftsström
24 mA
- Mätområde (min.)
90°
- Mätområde (max.)
-90°
- Mätområde
90 - -90 °
- Upplösning
0.09°
- Antal axlar
2
- Anslutningstyp
M12 x 1
- Kapslingsmaterial
Plast
- Monteringssätt
Skruvmontering
- Min. temperatur
-40 °C
- Max. temperatur
80 °C
IP67/IP69
- Längd
40 mm
- Bredd
40 mm
- Höjd
25 mm
- Innehåll
1 st
- Nominell spänning
30 V
- Material
Plast
- Driftspänning
24 V/DC
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3418076 BALLUFF Inklinometer-sensor BSI0012 BSI0012 Mätområde: 90 - -90 ° M12 x 1
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3418076 BALLUFF Inklinometer-sensor BSI0012 BSI0012 Mätområde: 90 - -90 ° M12 x 1
Beskrivning
MEMS-baserade lutningssensorer är mycket lämpliga för lägeskontroll av maskinkomponenter i två axlar. Mätprincip=MEMS-baserat mätsystem, mätaxlar=2, mätområde=-90...90°, driftspänning UB=10...30 VDC, gränssnitt=2x analog, ström 4.20 mA, upplösning=? 0.09 °, noggrannhet=±0.8 °, anslutning= kontaktdon, M12x1, höljets material=plast, omgivningstemperatur=-25...85 °C, skyddsklass = IP67, godkännande/överensstämmelse=CocULUSWEEE, tilläggstext=centrering inom ±5° som avviker från den horisontella
