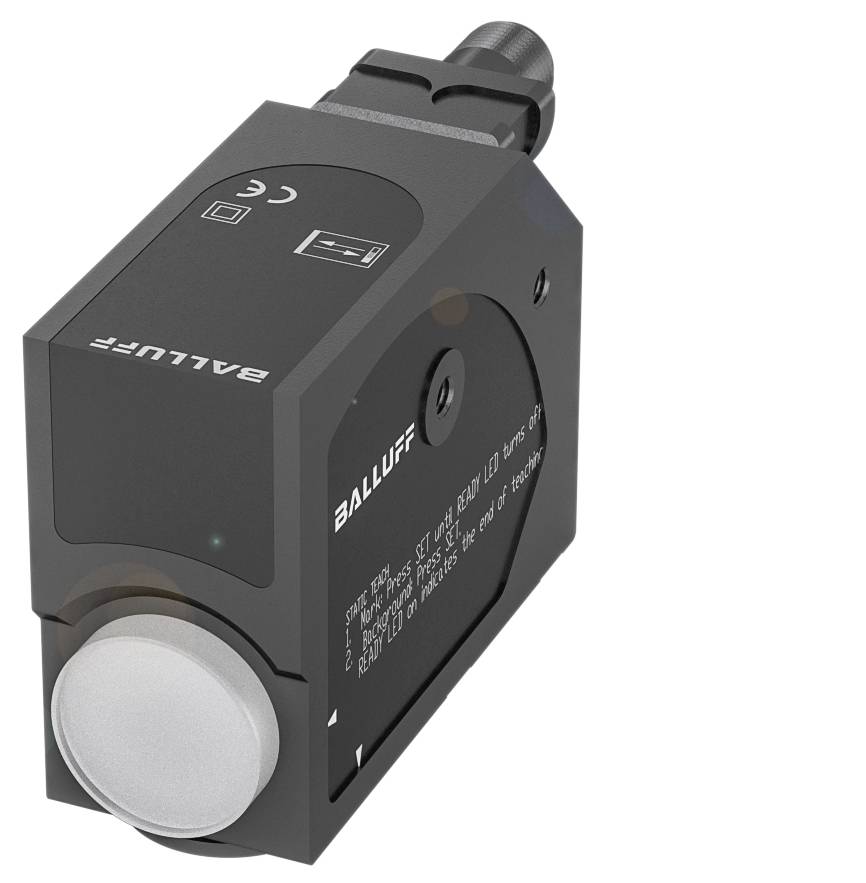

BALLUFF BKT0004 BKT 67M-004-U-S92 Kontrast-sensor 1 st 24 V/DC (L x B x H) 32 x 64 x 82 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Kontrast-sensor
Driftspänning (min.)
10 V/DC
Driftspänning max.
30 V/DC
Typ
BKT 67M-004-U-S92
Innehåll
1 st
Datablad (PDF)
Antal
Toal (5 752,00 kr / stycken)
5 752,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Balluff BKT0004 kontrastknapp
- Mått 32 x 64 x 82 mm
- Serie 67m
- Gränssnitt: PNP/NPN slutare/öppnare (NO/NC)
- Analog, spänning 1...5.5 V.
- Ingångsfunktion: Samma funktion som SET-knappen
- Funktionsprincip: Kontrast-knapp
Tekniska specifikationer
- Huvudfunktioner:Mått: 32 x 64 x 82 mm
- Aktiv yta, material: Glas
- Anslutning: Kontaktdon, M12x1-kontakt
- Serie 67m
- Driftspänning UB: 10 - 30 V DC
- Ingångsfunktion: Samma funktion som SET-knappen
- Funktionsprincip: Kontrast-knapp
- Funktionsprincip optisk: Ljusbrytare, fokuserad
- Höljets material: Aluminium, pressgjutgods, lackerad
- Ljustyp: Blåljus/grönljus/infrarött ljus
- Ljuspunktstorlek 5 x 1.5 mm vid 9 mm
- Räckvidd 6...12 mm
- Gränssnitt: PNP/NPN slutare/öppnare (NO/NC)
- Analog, spänning 1...5.5 V.
- Strålningskaraktäristiken: Fokuserad
- Extra egenskaper:
- Funktionsprincip: Kontrast-knapp
- Mått 32 x 64 x 82 mm
- Fäste: Skruv M5
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 75 V DC
- beredskapsförskjuten TV max 300 ms
- Driftspänning UB: 10 - 30 V DC
- Rippel max. (% av UE): 8%
- Brytfrekvens 20000 Hz
- Kapslingsklass: II
- Anslutning: Kontaktdon, M12x1-kontakt
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjlighet till utbyte: Ja
- Aktiv yta, material: Glas
- Kopplingsutgång: PNP/NPN slutare/öppnare (NO/|NC)
- Höljets material: Aluminium, pressgjutgods, lackerad
- EN 60068-2-27, chock: halvhus, 30 gn, 11 ms, 3x6|halvsinuus, 30 gn, 6 ms, 3 x 10000
- EN 60068-2-6, vibration: 10…55 Hz, amplitud 1 mm, 3x2 h.
- Kapslingsklass: IP 67
- Omgivningstemperatur -10...55 °C.
- Föroreningsgrad: 3
- Räckvidd 6...12 mm
- Inställningsmöjlighet: Kontrast (växlingspunkt)|kopplingsutgång PNP/NPN|fabriksinställning (reset)|ljus-/mörkerbrytare|tidsfunktion på/av|inlärning statisk/manuellt|knapplås
- Ytskydd: Lackerat
- Serie 67m
- Form: Ledare|anslutning vridbar
- Visning: Utgångsfunktion - LED gul|beredskap - LED grön|fel - LED grön, blinkar|kortslutning - LED grön, blinkar|PNP/NPN - LED orange, blinkar|brytpunkt - stapelvisning|knappar aktiva: Led orange|tidsfunktion aktiv: Led orange
- Justering: Knapp (3x)
- Frånslagsvajer toff max. 0.025 ms
- ljud max. 0.025 ms
- Tomgångsström IO max. vid UE: 85 mA
- Externt ljus max. 5000 lux
- Funktionsprincip optisk: Ljusbrytare, fokuserad
- Ljustyp: Blåljus/grönljus/infrarött ljus
- Ljuspunktstorlek 5 x 1.5 mm vid 9 mm
- Omkoppling optisk: Ljus- /mörkerswitch
- Strålningskaraktäristiken: Fokuserad
- Våglängd: 465 nm/520 nm/630 nm
- Led-grupp enligt IEC 62471: Fri grupp
- Ytterligare egenskaper: Fritt omsätta optik (ljusflödet 0°/|90°), horisontell ljuspunkt
- Ingångsfunktion: Samma funktion som SET-knappen
- Analog utgång: Analog, spänning 1…5.5 V.
- Belastningsmotstånd RL min. (Analog U) 2.2 kOhm
- Spänningsfall UD max. vid IE elektrisk anslutning: 2 V.
- Tidsfunktion: Urkopplingsfördröjning
- Tidsfunktion, längd 20 ms
- Typ av produkt
Kontrast-sensor
- Typ
BKT 67M-004-U-S92
- Innehåll
1 st
- Driftspänning
24 V/DC
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
IP67
- Längd
32 mm
- Bredd
64 mm
- Höjd
82 mm
- Mått.
(L x B x H) 32 x 64 x 82 mm
- Våglängd
465 nm
520 nm
630 nm
- Kapslingsmaterial
Pressgjuten aluminium
- Anslutningstyp
Kontakt
- Material
Pressgjuten aluminium
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
12 mm
- Kopplingsfrekvens
20000 Hz
- Driftsström
100 mA
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416182 BALLUFF BKT0004 BKT 67M-004-U-S92 Kontrast-sensor 1 st 24 V/DC (L x B x H) 32 x 64 x 82 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416182 BALLUFF BKT0004 BKT 67M-004-U-S92 Kontrast-sensor 1 st 24 V/DC (L x B x H) 32 x 64 x 82 mm
Beskrivning
Kontrastknappar är högupplösta sensorer som gör att du kan skilja objekt efter gråtoner. Den robusta kontrastknappen från Balluff känner av redan låga kontrastskillnader, har en hög brytfrekvens upp till 30 kHz och är därför mycket snabb. De möjliggör hög positioneringsnoggrannhet och är därför lämpliga för många olika användningsområden, till exempel inom tryck- och förpackningsindustrin. Serie=67M, mått=32 x 64 x 82 mm, gränssnitt=PNP/NPN slutare/öppnare (NO/NC) analog, spänning 1.5.5 V, ingångsfunktion=samma funktion som SET-knapp, funktionsprincip=kontrast, funktionsprincip optisk=ljussensor, fokuserad, strålkarakteristik=fokuserad, ljustyp=blåljus/grönljus/infrarött ljus, ljuspunktstorlek=5 x 1.5 mm vid 9 mm, räckvidd=6...12 mm, anslutning= kontaktdon, M12x1-kontakt, höljets material: aluminium, Tryckgjutgods, aktiv yta, material=glas, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE
