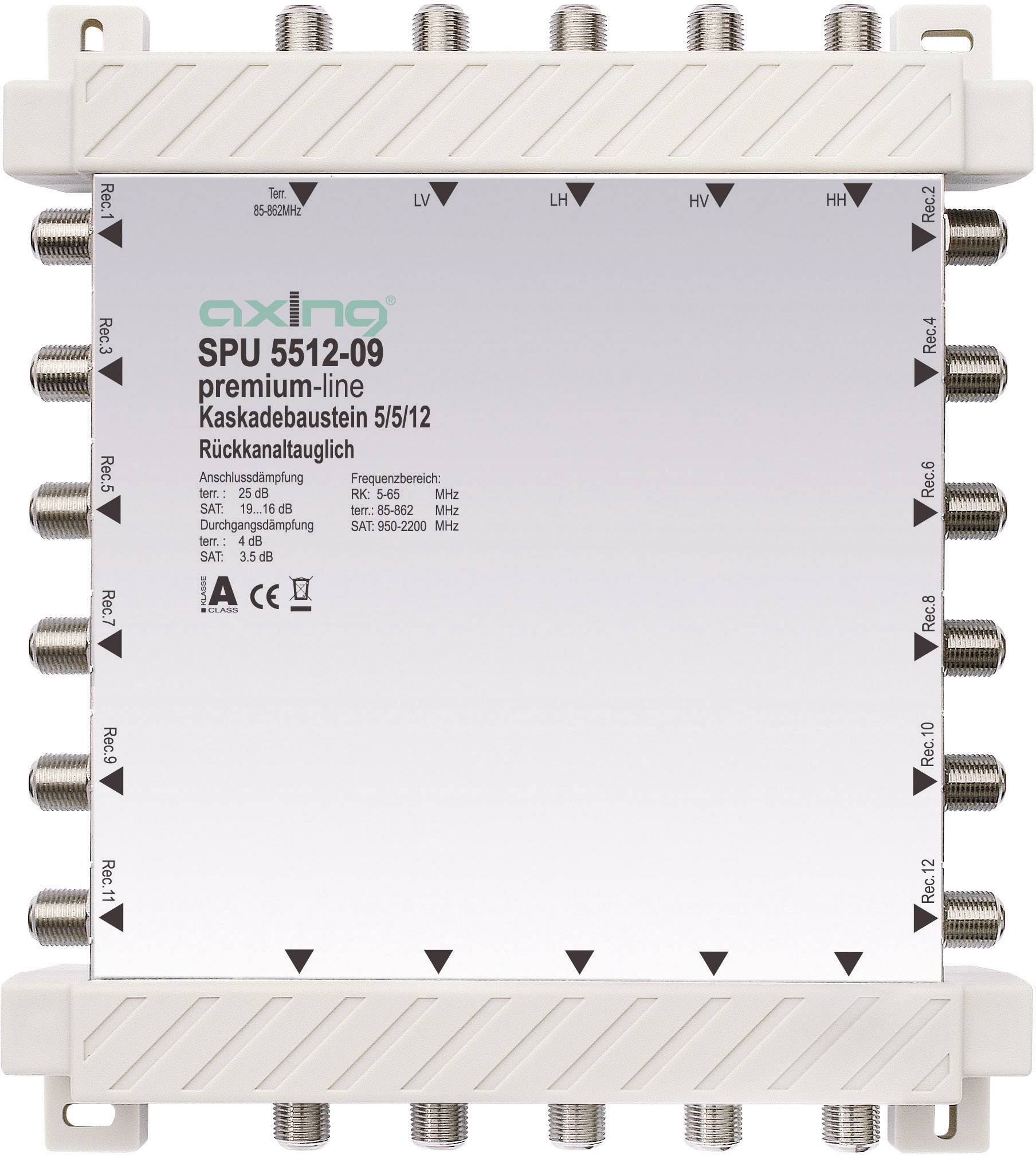

Axing SPU 5512-09 SAT multiswitch kaskaderbar Input (SAT): 5 (4 satellit / 1 markbunden) Abonnenter: 12

Observera, denna text är maskinöversatt.

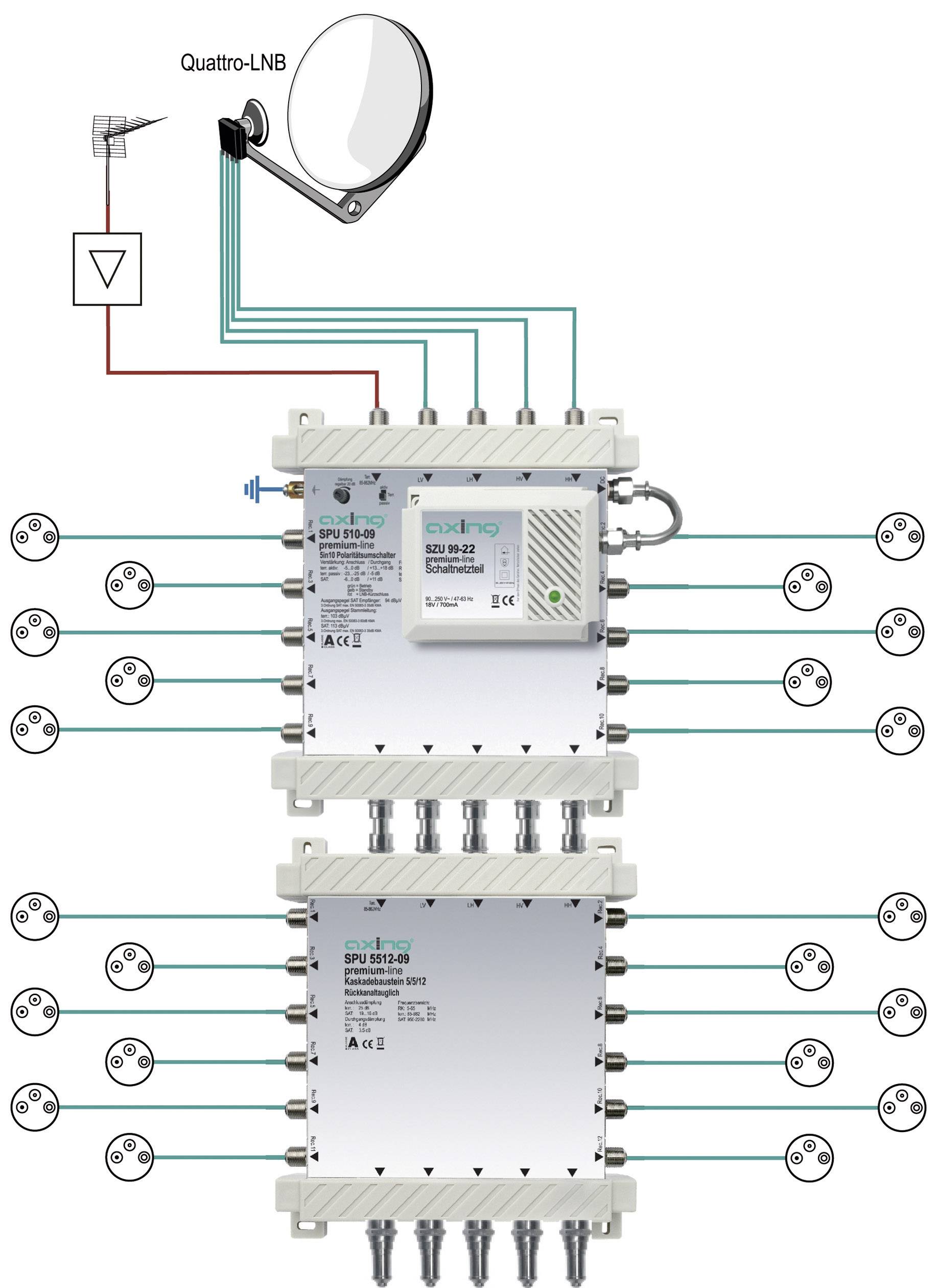

att utvidga detta. som polariteten växla SPU 54-0x att 516-0x till 6, 12 eller 18 deltagare. Med kaskad moduler kan distribueras till flera satellitmottagare 4 SAT IF polariserings nivåer, inklusive markbundna signaler (t ex FM-radio). SPU 556-09 = 6 mottagare, SPU 558-09 = 8 mottagare, SPU 5512-09 = 12 mottagare och SPU 5518-09 = 18 mottagare. För ett kaskadsystem med kaskadmoduler SPU 556-09, 558-09 SPU, SPU 5512-09 eller 5518-09 SPU du behöver en polaritet switch SPU 56-09, 510-09 eller 516-09. Observera vid idrifttagning av polariserings omkopplaren vars drift. Ansluta utgångarna hos polaritetsswitch till ingångarna hos de kaskadenheterna. Använd F / F Quickfix adapter (ingår ej), så att du kan bara glida på varandra. Om du använder flera kaskad enheter, anslut utgångarna på kaskadenhet till ingångarna på en ytterligare kaskad enheten, etc. Obs: Beroende på systemkonfigurationen (förlust av nivå), ytterligare polarisering omkopplare för att förstärka de korsande signaler behövs vid användning av flera kaskad enheter. Anslut utgångarna i den sista kaskadenheten från att använda inneslutna i polaritetsswitch termineringsmotstånd. Anslut sidoutgångarna mottagaren till antennuttag. Använda för alla RF-länkar starkt skärmade koaxialkablar med F-kontakter.
