Arduino A000067 Kort Mega 2560 Core

1/5

Datablad (PDF)

294 Styck

Antal

Styck

Toal (520,00 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

Arduino-kretskort

256 kB tillgängligt Flash-minne
54 I/O-stift med 4 UART
16 MHz frekvens

Tekniska specifikationer

SRAM: 8 kB
EEPROM: 4 kB
Hastighet: 16 MHz

Serie: Core

Bredd: 11.00 mm

Höjd: 2.00 mm

Typ av produkt: Kort

Gränssnitt: USB
UART
ICSP
Anslutningslist

Djup: 5.50 mm

Antal analoga ingångar: 16

Antal analoga utgångar: 15

Antal digitala ingångar: 54

Antal digitala utgångar: 54

Antal I/O: 54

Utförande: ATmega2560

EEPROM: 4 kB

Driftspänning: 5 V/DC

Ingångsspänning max.: 12 V

Ingångsspänning min.: 7 V

Strömförbrukning: 40 mA

Vikt: 47.0000

Dokument & nedladdningar

Datablad

Datablad 191790 Arduino A000067 Kort Mega 2560 Core

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 191790 Arduino A000067 Kort Mega 2560 Core

Kopplingsschema

Kopplingsschema 191790 Arduino A000067 Kort Mega 2560 Core

Deklaration om överensstämmelse

Deklaration om överensstämmelse 191790 Arduino A000067 Kort Mega 2560 Core

Beskrivning

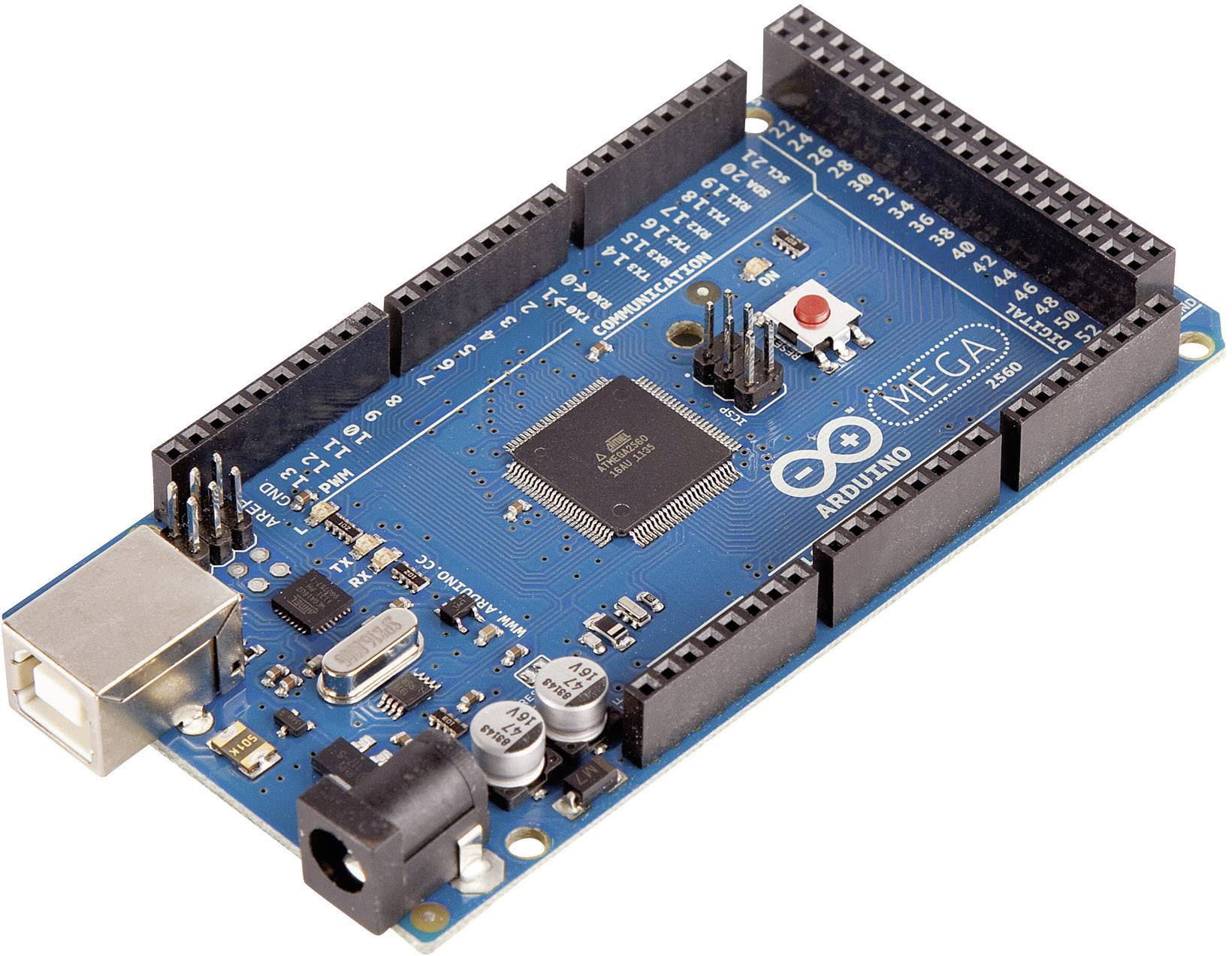

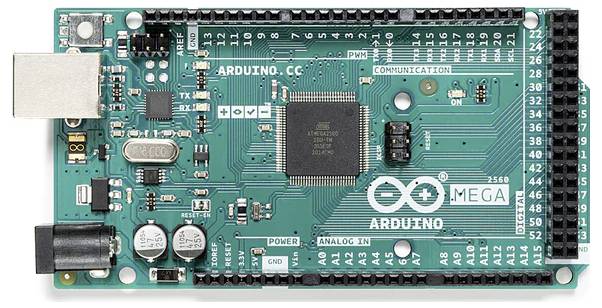

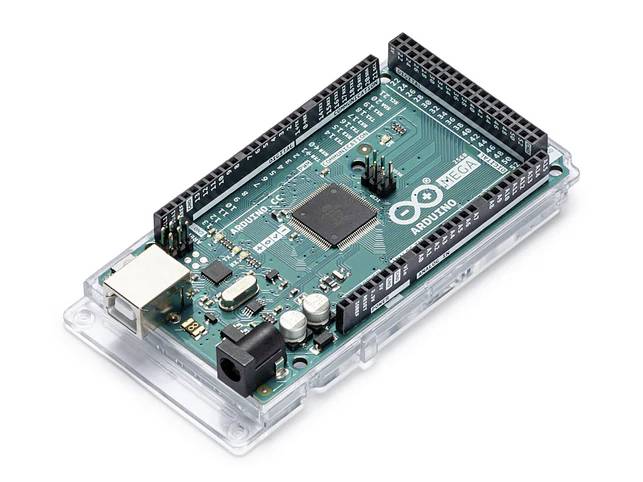

Arduino Mega 2560 är ett mikrokontroller kretskort baserat på ATmega2560. Den har 52 digitala I/O-stift (varav 14 kan användas som PWM-utgångar), 16 analoga ingångar, 4 UARTs (seriella hårdvaru-gränssnitt ), en 16 MHz kristalloscillator, ett USB-gränssnitt, en nätanslutning, en ICSP-header och en nollställningsknapp. Det innehåller allt som du behöver för stöd av mikrokontrollern. Anslut kretskortet enkelt via USB till en dator eller kör med en likström- växelströmsadapter eller ett batteri för att starta. Mega är kompatibel med de flesta shieldkort som utvecklats för Arduino Duo, Duemilanove eller Diecimila utvecklats.

Andra funktioner av R3-versionen är:
· ATmega16U2 i stället för 8U2 USB-to-serial-konverters
· 1.0 pinout tillagda SDA och SCL-stift för TWI-kommunikation
· En starkare RESET-kopplingskrets
