Anybus ABC4017 ABC4017 Gränssnittsomvandlare Modbus-TCP, Profinet, Gateway, Industrial Ethernet 24 V/DC 1 st

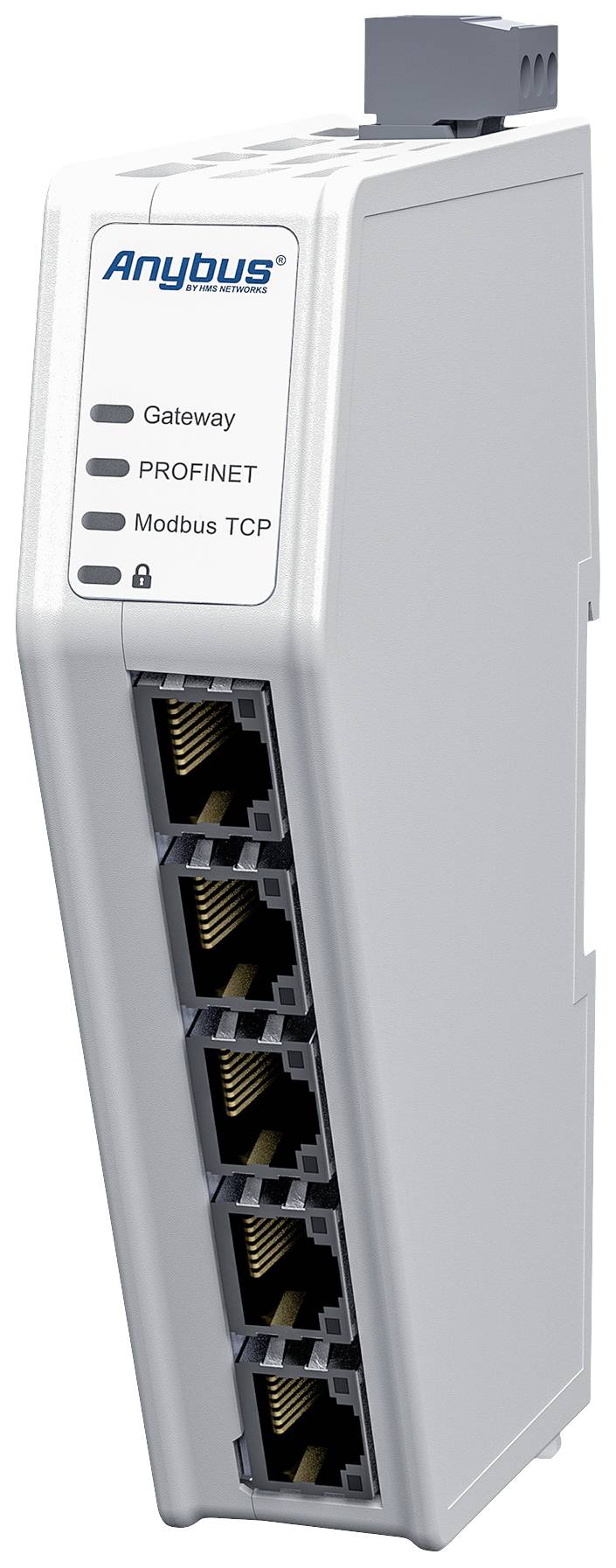

En industriell adapter med fem Ethernet-portar och märkningarna 'Gateway', 'PROFINET', 'Modbus TCP' på framsidan.

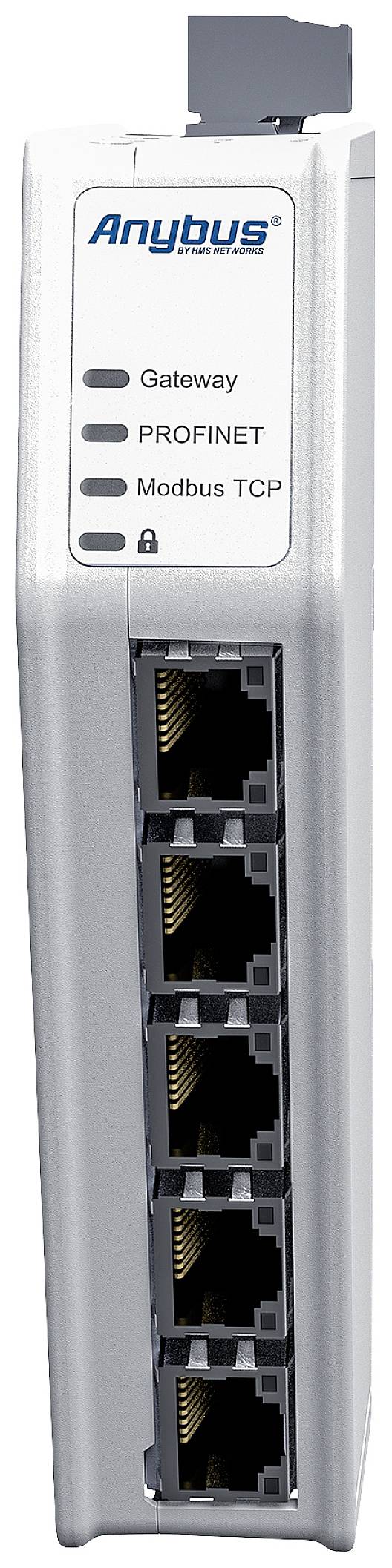

Nätverksenhet från Anybus med flera Ethernet-portar och lysdioder för 'Gateway', 'PROFINET' och 'Modbus TCP'.

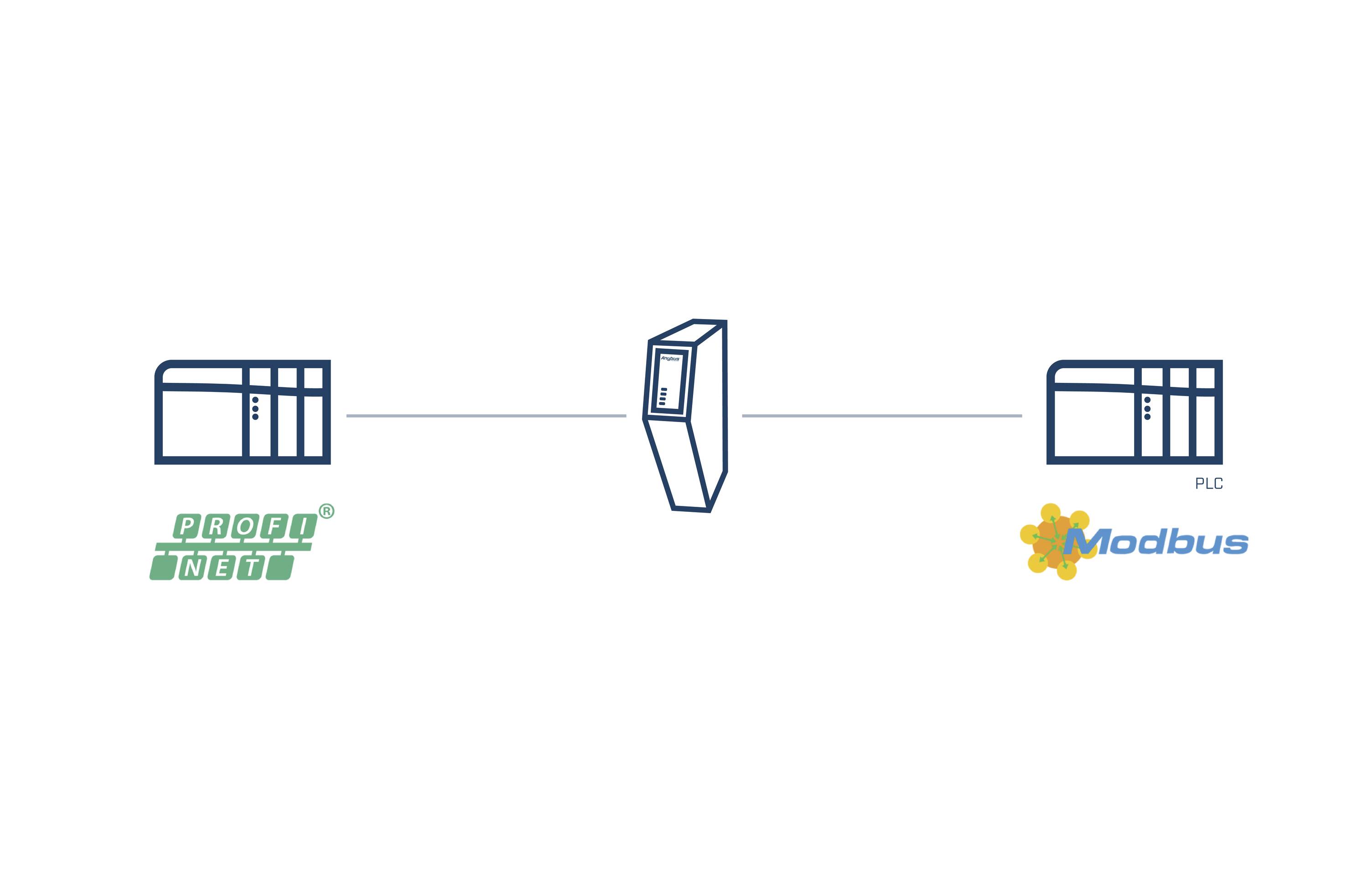

Diagrammet visar kopplingen mellan PROFINET och Modbus via en central styrenhet

1/3

Datablad (PDF)

Leverans fre. 2 okt.

25 Styck

Antal

Styck

Toal (8 632,00 kr / stycken)

8 632,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsmodul

Omedelbar dataöverföring
Byte swap-omvandlare för hårdvaru-accelererad endian

Tekniska specifikationer

Mått (L x B x H) med seriell anslutning och nätkontakt: 98 x 27 x 144 mmNettovikt: 150 gKnappar och strömbrytare: Återställningsknapp och säkerhetsbrytareLed:er: Statusindikering för gateway samt för nätverk 1 och nätverk 2IP-skyddsklass: IP20HÖLJETS MATERIAL: PC ABS, UL 94 VOMontering: Din-skena (35 * 7,5/15) MILJÖDrifttemperatur -25 till 70 °C.Lagringstemperatur: 40 till 85° C.Relativ luftfuktighet: 0-95% icke-kondenserandeInbyggnadshöjd: Upp till 2.000 m.Strömförbrukning: Typiska värden: 160 mA vid 24 V, maximalt 400 mA vid 12 V.Nätanslutning: 3-polig skruvklämanslutningSkydd: Polvändnings- och kortslutningsskyddETHERNET-ANSLUTNINGARAnslutningar 2+2 x Ethernet Isolering: Galvanisk separeringBithastighet 10/100 Mbit/s full duplexKontakt RJ45Switch: Dual port cut-through switchMODBUS TCPDriftsätt: ServrarMax. Antal anslutningar: 4Ingångsstorlek: 1 500 byteUtgångsdatsstorlek 1 500 bytePROFINETDriftläge: PROFINET IO-Device (Slave)Klass: A, B.Kommunikationskanaler: Real Time Channel (RT)Ingångsstorlek: 1.024 byte Utgångsdata: 1.024 byte Minsta cykeltid 1 msMax. Antal anslutningar 1 IO Controller Application Relationship + 2 Device Access Application RelationshipsNätbelastningsklass: Klass III.I&M records: Manufacturers data (i&M0), tag information (i&M1), date/Time (i&M2), Description (i&M3)SNMP: TillgängligGSDML-fil: TillgängligCERTIFIERINGAR OCH STANDARDERUL cULUSfile number E214107CE: 2014/30KC: R-R-ABJ-COMMUNICATOREMC EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Miljö: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 Cab, IEC 60068-2-78 CabVibration och stötar: IEC 60068-2-27, IEC 60068-2-6Avfallshantering: WEEKONFIGURATIONKonfigurationsprogram: Webbaserad konfigurationKonfigurationsanslutningar: Dedikerad 10/100 Mbit/s RJ45 Ethernet-konfigurationsanslutning och andra Ethernet-anslutningarSÄKERHETSäker uppstart (Secure boot): Garanterar programautenticitetSäkerhetsbrytare: Fysisk brytare som aktiverar/deaktiverar åtkomsten till det webbaserade konfigurationsgränssnittet

Typ av produkt: Gränssnittsomvandlare

Gränssnitt: Modbus-TCP
Profinet
Gateway
Industrial Ethernet

Typ: ABC4017

Driftspänning: 24 V/DC

Max. drifttemperatur: 70 °C

Min. drifttemperatur: -25 °C

Driftspänning (specifikationer): 12-30 V/DC

Drifttemperatur: -25 till 70 °C

Mått.: (B x H) 27 mm x 144 mm

Max. strömförbrukning: 400 mA

Höjd: 144 mm

Bredd: 27 mm

Tillverkarnr.: ABC4017

Strömförbrukning: 160 mA

UKCA: Ja

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2637480 Anybus ABC4017 ABC4017 Gränssnittsomvandlare Modbus-TCP, Profinet, Gateway, Industrial Ethernet 24 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2637480 Anybus ABC4017 ABC4017 Gränssnittsomvandlare Modbus-TCP, Profinet, Gateway, Industrial Ethernet 24 V/DC 1 st

Information

Information 2637480 Anybus ABC4017 ABC4017 Gränssnittsomvandlare Modbus-TCP, Profinet, Gateway, Industrial Ethernet 24 V/DC 1 st

Beskrivning

ANYBUS Communicator Profinet IO-Device - Modbus TCP Server är en industriell protokollkonverterare som gör det möjligt att sömlöst byta data mellan PROFINET- och Modbus-TCP-nätverk.ANYBUS Communicator garanterar en tillförlitlig, säker och snabb dataöverföring mellan olika industriella Ethernet- och fältbussnätverk. Dessa stand-alone-gateways är enkla att använda och möjliggör ett transparent datautbyte mellan SPsen, så att du med minimala ändringar av programvaran även kan integrera äldre fältenheter i moderna industriella nätverk.ANYBUS Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn, som utmärker sig genom nätverkskonformitet, hög prestanda och tillförlitlighet. Vid datautbyte mellan SPSen olika nätverk är en mycket snabb dataöverföring med upp till 1500 byte i alla riktningar möjlig, was uppfyller de flesta krav för aktuella och framtida styrningsapplikationer.Idrifttagning utförs snabbt tack vare den intuitiva konfigurationen, lättförståelig dokumentation och den intelligenta maskin- och höljesdesignen. Utmärkta prestandaOmedelbar dataöverföring - den tid som behövs för dataöverföring mellan två SPSen består av cykeltiden för det första nätverket plus cykeltiden för det andra nätverket. Den interna dataöverföringen i Communicator är försumbar, eftersom den motsvarar de naturliga variationerna i nätverkscykeltiderna (jitter).Byte swap-omvandlare för hårdvaru-accelererad endianI detta syfte ska de behöriga myndigheter som avses i punkt 1 i denna artikel och de behöriga myndigheter som avses i punkt 1 i denna artikel ha rätt att begära att de behöriga myndigheter som avses i punkt 1 i denna artikel ska utföra de uppgifter som anges i punkt 1 i denna artikel. Du kan till och med konvertera olika delar av datavet på olika sätt för att bearbeta olika datatyper. Detta har ingen inverkan på prestanda, avlastar SPS från datakonverteringsarbete och förenklar SPS-programmering.Enkel att ta i driftDedikerad Ethernet-konfigurationsanslutning - inga speciella kablar krävs.Intuitiv webbaserad drag-and-drop-konfigurationsyta - ingen installation av extra programvara krävs.Framåtriktade anslutningar underlättar anslutning av kablar och den smala formfaktorn sparar plats på din-skenan.Felsökning med kraftfulla diagnostikfunktioner, inklusive live-datamonitor, statusskärm och supportpaket.Senaste säkerhetsfunktionerSäker Boot-funktionalitet för identifiering av sabotage av den fasta programvaran och som skydd mot attacker och infektioner med sabotageprogram. Säkerhetsbrytare som låser konfigurationen och förhindrar obehörig åtkomst.För industriella miljöerRobust, kompakt hölje.Industrikomponenter är testade och certifierade enligt CE och UL.Stort temperaturområde, -25°C till 70°C.Montering på din-skena för installation i närheten av anslutna enheter, vilket minskar belastningen på kopplingen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
