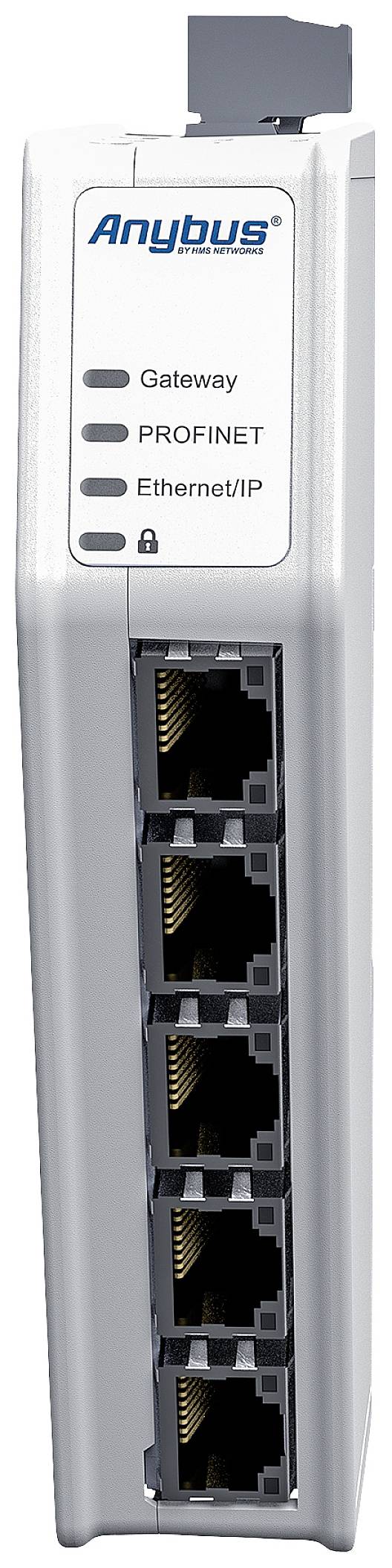

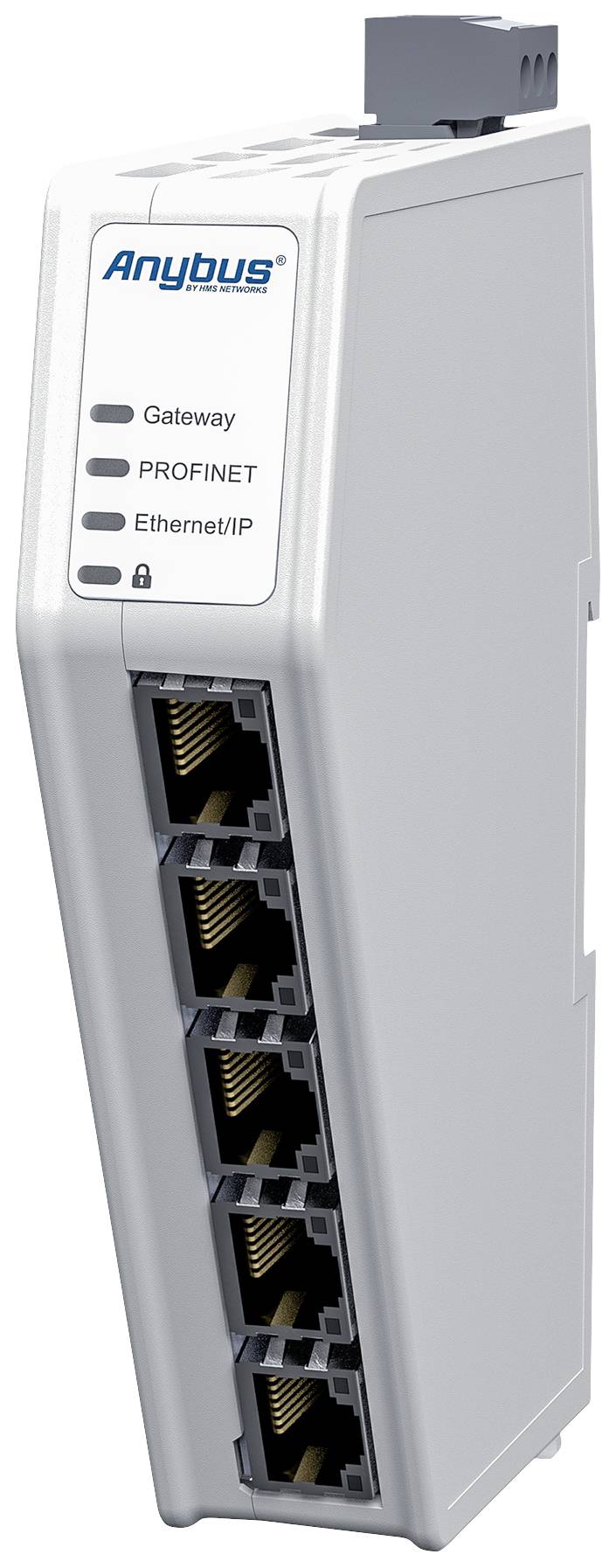

Anybus ABC4013 ABC4013 Gränssnittsomvandlare Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
16 Styck
Antal
Toal (8 632,00 kr / stycken)
8 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Gränssnittsmodul
- Omedelbar dataöverföring
- Byte swap-omvandlare för hårdvaru-accelererad endian
Tekniska specifikationer
- Mått (L x B x H) med seriell anslutning och nätkontakt: 98 x 27 x 144 mmNettovikt: 150 gKnappar och strömbrytare: Återställningsknapp och säkerhetsbrytareLed:er: Statusindikering för gateway samt för nätverk 1 och nätverk 2IP-skyddsklass: IP20HÖLJETS MATERIAL: PC ABS, UL 94 VOMontering: Din-skena (35 * 7,5/15) MILJÖDrifttemperatur -25 till 70 °C.Lagringstemperatur: 40 till 85° C.Relativ luftfuktighet: 0-95% icke-kondenserandeInbyggnadshöjd: Upp till 2.000 m.Strömförbrukning: Typiska värden: 160 mA vid 24 V, maximalt 400 mA vid 12 V.Nätanslutning: 3-polig skruvklämanslutningSkydd: Polvändnings- och kortslutningsskyddETHERNET-ANSLUTNINGARAnslutningar 2+2 x Ethernet Isolering: Galvanisk separeringBithastighet 10/100 Mbit/s full duplexKontakt RJ45Switch: Dual port cut-through switchETHERNET, IPDriftsätt: Adapter (slave) Meddelanden: Implicit och explicitMax. Antal skanneranslutningar: 1 ingång/utgång ("Exclusive owner"-anslutning) 3 "listen only"- eller "Input only"-anslutningarIngångsstorlek: 1.448 byte (med "Large forward open")Utgångsdatamängd: 1.448 byte (med "Large forward open")Nätverksredundans: Device Level ring (DLR), beacon-based Quick Connect: Klass B. Minimal cykeltid: 1 ms för klass 1-anslutningar, 100 ms för klass 3-anslutningarEDS-fil: TillgängligPROFINETDriftläge: PROFINET IO-Device (Slave)Klass: A, B.Kommunikationskanaler: Real Time Channel (RT)Ingångsstorlek: 1.024 byte Utgångsdata: 1.024 byteMinsta cykeltid 1 msMax. Antal anslutningar: 1 IO Controller Application Relationship + 2 Device Access Application RelationshipsNätbelastningsklass: Klass III.I&M records: Manufacturers data (i&M0), tag information (i&M1), date/Time (i&M2), Description (i&M3)SNMP: TillgängligGSDML-fil: TillgängligCERTIFIERINGAR OCH STANDARDERUL cULUSfile number E214107CE: 2014/30KC: R-R-ABJ-COMMUNICATOREMC EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Miljö: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 Cab, IEC 60068-2-78 CabVibration och stötar: IEC 60068-2-27, IEC 60068-2-6Avfallshantering: WEEKONFIGURATIONKonfigurationsprogram: Webbaserad konfigurationKonfigurationsanslutningar: Dedikerad 10/100 Mbit/s RJ45 Ethernet-konfigurationsanslutning och andra Ethernet-anslutningarSÄKERHETSäker uppstart (Secure boot): Garanterar programautenticitetSäkerhetsbrytare: Fysisk brytare som aktiverar/deaktiverar åtkomsten till det webbaserade konfigurationsgränssnittet
- Typ av produkt
Gränssnittsomvandlare
- Gränssnitt
Profinet
Ethernet/IP
Industrial Ethernet
Gateway
- Typ
ABC4013
- Driftspänning
24 V/DC
- Max. drifttemperatur
70 °C
- Min. drifttemperatur
-25 °C
- Driftspänning (specifikationer)
12-30 V/DC
- Drifttemperatur
-25 till 70 °C
- Mått.
(B x H) 27 mm x 144 mm
- Max. strömförbrukning
400 mA
- Höjd
144 mm
- Bredd
27 mm
- Tillverkarnr.
ABC4013
- Strömförbrukning
160 mA
- UKCA
Ja
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 2637479 Anybus ABC4013 ABC4013 Gränssnittsomvandlare Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2637479 Anybus ABC4013 ABC4013 Gränssnittsomvandlare Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 st
Information
Information 2637479 Anybus ABC4013 ABC4013 Gränssnittsomvandlare Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1 st
Beskrivning

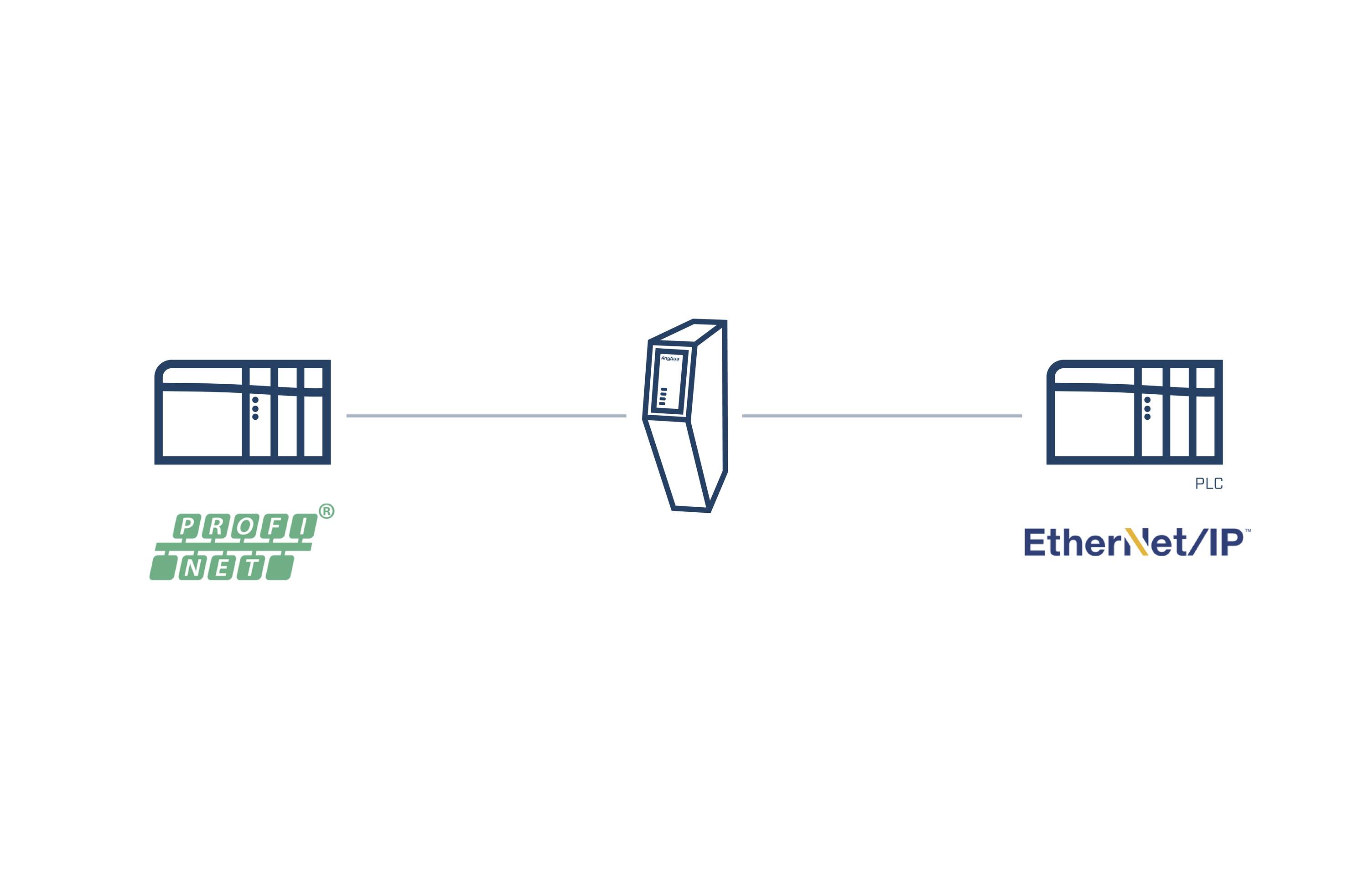

ANYBUS Communicator PROFINET IO-Devi - Ethernet/IP-adapter är en industriell protokollkonverterare som gör det möjligt att sömlöst utbyta data mellan PROFINET- och Ethernet/IP-nätverk.
ANYBUS Communicator garanterar en tillförlitlig, säker och snabb dataöverföring mellan olika industriella Ethernet- och fältbussnätverk. Dessa stand-alone-gateways är enkla att använda och möjliggör ett transparent datautbyte mellan SPsen, så att du med minimala ändringar av programvaran även kan integrera äldre fältenheter i moderna industriella nätverk.
ANYBUS Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn, som utmärker sig genom nätverkskonformitet, hög prestanda och tillförlitlighet. Vid datautbyte mellan SPSen olika nätverk är en mycket snabb dataöverföring med upp till 1500 byte i alla riktningar möjlig, vilket was uppfyller de flesta krav för aktuella och framtida styrningsapplikationer.
Idrifttagning utförs snabbt tack vare den intuitiva konfigurationen, lättförståelig dokumentation och den intelligenta maskin- och höljesdesignen.
Utmärkta prestanda
Omedelbar dataöverföring - den tid som behövs för dataöverföring mellan två SPSen består av cykeltiden för det första nätverket plus cykeltiden för det andra nätverket. Den interna dataöverföringen i Communicator är försumbar, eftersom den motsvarar de naturliga variationerna i nätverkscykeltiderna (jitter).
Byte swap-omvandlare för hårdvaru-accelererad endian
I detta syfte ska de behöriga myndigheter som avses i punkt 1 i denna artikel och de behöriga myndigheter som avses i punkt 1 i denna artikel ha rätt att begära att de behöriga myndigheter som avses i punkt 1 i denna artikel ska utföra de uppgifter som anges i punkt 1 i denna artikel. Du kan till och med konvertera olika delar av datavet på olika sätt för att bearbeta olika datatyper. Detta har ingen inverkan på prestanda, avlastar SPS från datakonverteringsarbete och förenklar SPS-programmering.
Enkel att ta i drift
Dedikerad Ethernet-konfigurationsanslutning - inga speciella kablar krävs.
Intuitiv webbaserad drag-and-drop-konfigurationsyta - ingen installation av extra programvara krävs.
Framåtriktade anslutningar underlättar anslutning av kablar och den smala formfaktorn sparar plats på din-skenan.
Felsökning med kraftfulla diagnostikfunktioner, inklusive live-datamonitor, statusskärm och supportpaket.
Senaste säkerhetsfunktioner
Säker Boot-funktionalitet för identifiering av sabotage av den fasta programvaran och som skydd mot attacker och infektioner med sabotageprogram. Säkerhetsbrytare som låser konfigurationen och förhindrar obehörig åtkomst.
För industriella miljöer
Robust, kompakt hölje
Industrikomponenter är testade och UL-certifierade
Stort temperaturområde, -25°C till 70°C.
Montering på din-skena för installation i närheten av anslutna enheter, vilket minskar belastningen på kopplingen
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
ANYBUS Communicator garanterar en tillförlitlig, säker och snabb dataöverföring mellan olika industriella Ethernet- och fältbussnätverk. Dessa stand-alone-gateways är enkla att använda och möjliggör ett transparent datautbyte mellan SPsen, så att du med minimala ändringar av programvaran även kan integrera äldre fältenheter i moderna industriella nätverk.
ANYBUS Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn, som utmärker sig genom nätverkskonformitet, hög prestanda och tillförlitlighet. Vid datautbyte mellan SPSen olika nätverk är en mycket snabb dataöverföring med upp till 1500 byte i alla riktningar möjlig, vilket was uppfyller de flesta krav för aktuella och framtida styrningsapplikationer.
Idrifttagning utförs snabbt tack vare den intuitiva konfigurationen, lättförståelig dokumentation och den intelligenta maskin- och höljesdesignen.
Utmärkta prestanda
Omedelbar dataöverföring - den tid som behövs för dataöverföring mellan två SPSen består av cykeltiden för det första nätverket plus cykeltiden för det andra nätverket. Den interna dataöverföringen i Communicator är försumbar, eftersom den motsvarar de naturliga variationerna i nätverkscykeltiderna (jitter).
Byte swap-omvandlare för hårdvaru-accelererad endian
I detta syfte ska de behöriga myndigheter som avses i punkt 1 i denna artikel och de behöriga myndigheter som avses i punkt 1 i denna artikel ha rätt att begära att de behöriga myndigheter som avses i punkt 1 i denna artikel ska utföra de uppgifter som anges i punkt 1 i denna artikel. Du kan till och med konvertera olika delar av datavet på olika sätt för att bearbeta olika datatyper. Detta har ingen inverkan på prestanda, avlastar SPS från datakonverteringsarbete och förenklar SPS-programmering.
Enkel att ta i drift
Dedikerad Ethernet-konfigurationsanslutning - inga speciella kablar krävs.
Intuitiv webbaserad drag-and-drop-konfigurationsyta - ingen installation av extra programvara krävs.
Framåtriktade anslutningar underlättar anslutning av kablar och den smala formfaktorn sparar plats på din-skenan.
Felsökning med kraftfulla diagnostikfunktioner, inklusive live-datamonitor, statusskärm och supportpaket.
Senaste säkerhetsfunktioner
Säker Boot-funktionalitet för identifiering av sabotage av den fasta programvaran och som skydd mot attacker och infektioner med sabotageprogram. Säkerhetsbrytare som låser konfigurationen och förhindrar obehörig åtkomst.
För industriella miljöer
Robust, kompakt hölje
Industrikomponenter är testade och UL-certifierade
Stort temperaturområde, -25°C till 70°C.
Montering på din-skena för installation i närheten av anslutna enheter, vilket minskar belastningen på kopplingen
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
