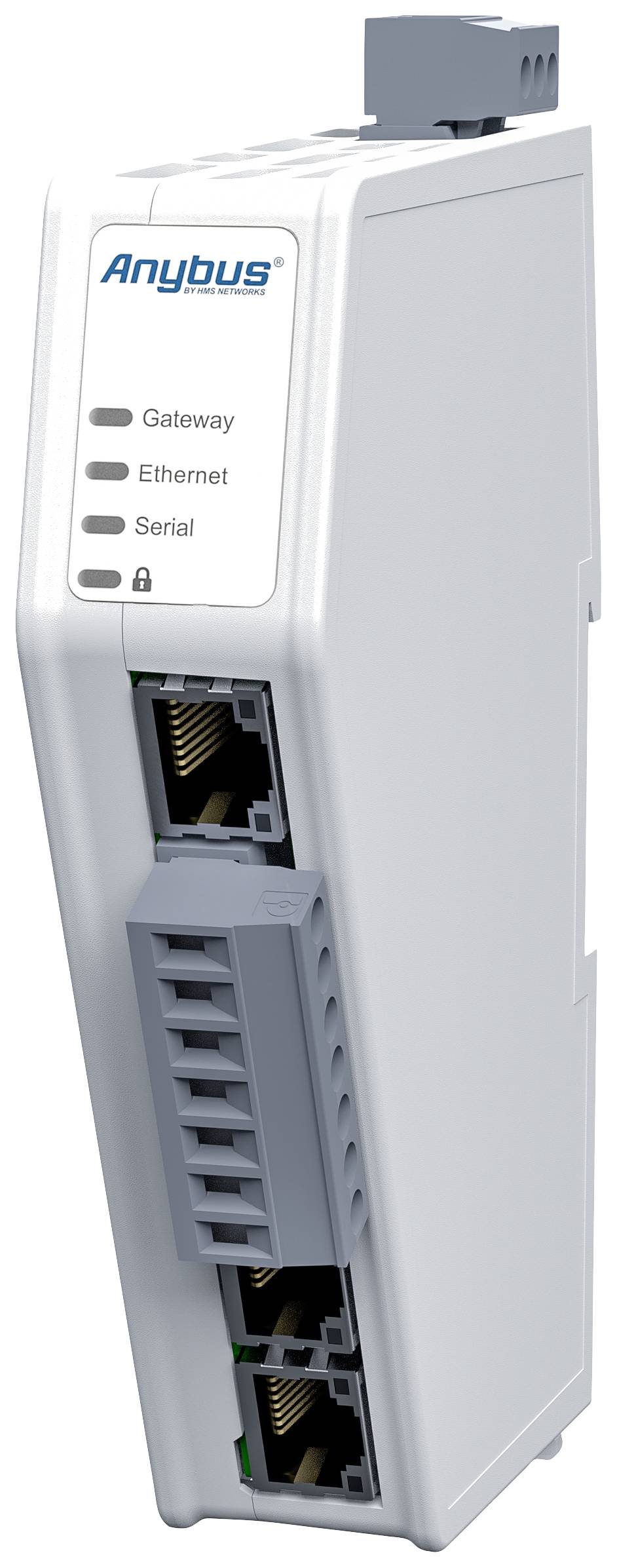

Anybus ABC3090 ABC3090 Seriell omvandlare RS-485, RS232, Modbus RTU, Industrial Ethernet, Modbus-TCP 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
21 Styck
Antal
Toal (7 912,00 kr / stycken)
7 912,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Mått (L x B x H) med seriell anslutning och nätkontakt: 98 x 27 x 144 mm
- Vikt 150 g
- Knappar och strömbrytare: Återställningsknapp och säkerhetsbrytare
- Led:er: Statusindikering för gateway samt för det överliggande industriella nätverket och det seriella subnätverket
- IP-skyddsklass: IP20
- HÖLJETS MATERIAL: PC ABS, UL 94 VO
- Montering: Din-skena (35 * 7,5/15)
- MILJÖ
- Drifttemperatur -25 till +70 °C
- Lagringstemperatur: Från 40 till 85 °C.
- Relativ luftfuktighet: 0-95% icke-kondenserande
- Inbyggnadshöjd: Upp till 2 000 m.
- STRÖMFÖRSÖRJNING
- Ingångsspänning 12 - 30 VDC
- Strömförbrukning: Typiska värden: 160 mA vid 24 V, maximalt 400 mA vid 12 V.
- Nätanslutning: 3-polig Phoenix kontakt
- Skydd: Polvändnings- och kortslutningsskydd
- SERIELL RS232/485-ANSLUTNING
- Anslutningar 1 x RS232/RS485
- Överföringshastighet_ 1200 bitar/s upp till 128 kbit/s.
- Max. Antal stationer 31
- Isolering: Galvanisk separering
- Kontakt: 7-polig Phoenix-kontakt
- Max. Antal knop: 31
- MODBUS RTU
- Driftsätt:
- Funktioner som stöds 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Max. Antal kommandon: 150
- Ingångsstorlek: 1 024 byte
- Utgångsdata: 1 024 byte
- ETHERNET-ANSLUTNINGAR
- Anslutningar: 2 x Ethernet
- Isolering: Galvanisk separering
- Bithastighet 10/100 Mbit/s full duplex
- Kontakt RJ45
- Switch: Dual Port cut-through switch
- MODBUS TCP
- Driftsätt: Servrar
- Max. Antal anslutningar: 4
- Ingångsstorlek: ≤ 1500 byte
- Utgångsdata: 1500 byte
- ETHERNET, IP
- Driftsätt: Adapter (slave)
- Meddelanden: Implicit och explicit
- Max. Antal skanneranslutningar: 1 ingång/utgång ("Exclusive owner"-anslutning).
- 3 "listen only"- eller "Input only"-anslutningar
- Ingångsstorlek: 1 448 byte (med "Large forward open")
- Utgångsdatamängd: 1 448 byte (med "Large forward open")
- Nätverksredundans: Device Level ring (DLR), beacon-based
- quick Connect: Klass B.
- Certifiering ODVA-godkänd
- PROFINET
- Driftläge: PROFINET IO-Device (Slave)
- Klass: A, B.
- Kommunikationskanaler: Real Time Channel (RT)
- Ingångsstorlek: 1 024 byte
- Utgångsdata: 1 024 byte
- Min./max. Cykeltid 1 ms
- Max. Antal anslutningar: 1 IO Controller Application Relationship + 2 Device Access Application Relationships
- Nätbelastningsklass: Klass III.
- I&M Records: Manufacturers data (i&M0), tag information (i&M1), date/Time (i&M2), Description (i&M3)
- SNMP: Tillgänglig
- ETHERCAT
- Driftsätt: EtherCAT Slave enligt IEC 61158 typ 12 (ETG.1000)
- Adreseringslägen: Logical, node och position
- Synkroniseringsläge: Free run
- Ingångsstorlek: 1.486 byte
- Utgångsdata: 1.486 byte
- Nätverksredundans: Device Level ring (DLR), Beacon-baserad
- Min./max. Cykeltid: 100 μs
- Funktioner: Stöder CANopen over EtherCAT (CoE)
- De europeiska struktur-file : finns
- Typ av produkt
Seriell omvandlare
- Gränssnitt
RS-485
RS232
Modbus RTU
Industrial Ethernet
Modbus-TCP
- Typ
ABC3090
- Max. drifttemperatur
+70 °C
- Min. drifttemperatur
-20 °C
- Driftspänning (specifikationer)
12-30 V/DC
- Drifttemperatur
-20 till +70 °C
- Mått.
(B x H) 27 mm x 144 mm
- Max. strömförbrukning
400 mA
- Höjd
144 mm
- Bredd
27 mm
- Tillverkarnr.
ABC3090
- Gränssnitt
Ethernet/IP-, Modbus-TCP eller PROFINET-IO
- Strömförbrukning
160 mA
- UKCA
Ja
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 2476385 Anybus ABC3090 ABC3090 Seriell omvandlare RS-485, RS232, Modbus RTU, Industrial Ethernet, Modbus-TCP 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2476385 Anybus ABC3090 ABC3090 Seriell omvandlare RS-485, RS232, Modbus RTU, Industrial Ethernet, Modbus-TCP 1 st
Information
Information 2476385 Anybus ABC3090 ABC3090 Seriell omvandlare RS-485, RS232, Modbus RTU, Industrial Ethernet, Modbus-TCP 1 st
Information 2476385 Anybus ABC3090 ABC3090 Seriell omvandlare RS-485, RS232, Modbus RTU, Industrial Ethernet, Modbus-TCP 1 st
Deklaration om överensstämmelse
Deklaration om överensstämmelse 2476385 Anybus ABC3090 ABC3090 Seriell omvandlare RS-485, RS232, Modbus RTU, Industrial Ethernet, Modbus-TCP 1 st
Beskrivning
Med ANYBUS Communicator kan du integrera seriella enheter (RS-232/485) i ett EtherCAT, Ethernet/IP-, Modbus-TCP eller PROFINET-nätverk. Inga ändringar av den seriella enheten krävs.
Protokollkonverteraren kan överföra stora datamängder, är tack vare sin drag & Drop-webbgränssnitt enkel att konfigurera och bygger på den beprövade Anybus-tekniken.
Konverterar nästan alla seriella protokoll
Communicator kan konvertera nästan alla seriella protokoll, t.ex. master/slave-protokoll som Modbus RTU, men även tillverkarspecifika Query/Response eller Producce/Conume-protokoll.
Typiska seriella tillämpningar
T.ex. frekvensomriktare, sensorer, ställdon, kontrollterminaler, streckkodsläsare, RFID-läsare eller industrivågar.
Funktioner och fördelar
Överföring av upp till 1 500 byte i båda riktningarna
Valbart Industrial Ethernet-nätverk (EtherCAT, Ethernet/IP, Modbus TCP eller PROFINET)
Webbaserade drag- och drop-konfigurationsgränssnitt
Industriellt temperaturområde från -25 till +70 °C.
Beprövad Anybus-teknik: NP40-nätverksprocessor
Säkerhetchip, säkerhetsbrytare och säker start (Secure båt)
Överföring av upp till 1.500 data-byte
Trenden är att överföra allt mer data. Därför är ANYBUS Communicator konstruerad för överföring av stora datamängder. Den kan ta emot 1.500 byte av data om överordnat SPSsändning och 1.500 byte data från SPS. Beroende på det överordnat industriella nätverket kan totalt upp till 3.000 byte överföras. Tack vare stöd för upp till 150 Modbus-kommandon kan även komplexa konfigurationer med flera knop bearbetas utan problem.
Drag- och släpp-webbgränssnitt
Konfigurationen av protokollkonvertern görs snabbt med det grafiska, webbaserade användargränssnittet. Ingen separat programvara behöver installeras. Öppna helt enkelt dina favoritprogram
Webbläsare och sätt igång.
Industriellt temperaturområde
Ett industriellt drifttemperaturområde från -25 till +70 °C ser till att Communicator övertygar även under krävande förhållanden.
Beprövad NP40-teknik
Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn. NP40 är tillämplig i många Embedded-program över hela världen och är det industriella riktmärket för tillförlitlig industriell kommunikation.
Säkerhetsströmbrytare
Även när det gäller sofistikerade säkerhetsåtgärder är den mänskliga faktorn fortfarande den främsta orsaken till brott mot säkerhetskraven. Därför har Communicator en säkerhetsbrytare som låser konfigurationen och förhindrar åtkomst till det webbaserade konfigurationsgränssnittet. När din konfiguration är avslutad, skjut säkerhetsbrytaren enkelt till låsningspositionen. Sedan tänds hänglås-LED på Communicator.
Säkerhetchip och säker start
För att kunna möta aktuella och framtida säkerhetsutmaningar är Communicator utrustad med det senaste Anybus-säkerhetschipet. "Secure Boot" - den säkra framkörningen - garanterar att mjukvaran inte har manipulerats.
Ethernet-konfigurationsanslutning
Tack vare Ethernet-konfigurationsanslutningen behövs ingen konfigurationskabel. Även anslutningen till protokollomvandlaren är enkel att göra, t.ex. runt den
Övervaka nätverkstrafik.
Ethernet-gränssnitt
- Protokollomvandlaren kan användas för flera Industrial Ethernet-protokoll
- Stöder Ethernet/IP, EtherCAT, Modbus TCP eller PROFINET (Modbus-TCP)
- Överföring av upp till 1.448 byte vid Ethernet/IP, 1486 byte vid EtherCAT, 1.500 byte vid Modbus-TCP och 1.024 byte vid PROFINET från och till protokollkonverterare
- Gratis nedladdning av firmware för Industrial Ethernet-protokoll från sidan av produkten
- Laddning av protokoll-firmware via webbaserat konfigurationsgränssnitt
2 x RJ45 Ethernet-anslutningar med 10/100 Mbit/s full duplex
- Linjenopologi med inbyggd switch
Optimerad för montering på din-skena
Den smala formfaktorn, framåtriktade nätverksanslutningar och förskruvningen av den seriella kabelanslutningen gör att Communicator snabbt och enkelt installeras och installeras
kan anslutas.
Diagnostik
Om du öppnar Communicator-webbgränssnittet, ser du omedelbart Profinet-anslutningens status och den seriella anslutningen. Du kan även se statusen för enskilda seriella noder. För analysändamål loggas den seriella sidan och händelser.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Protokollkonverteraren kan överföra stora datamängder, är tack vare sin drag & Drop-webbgränssnitt enkel att konfigurera och bygger på den beprövade Anybus-tekniken.
Konverterar nästan alla seriella protokoll
Communicator kan konvertera nästan alla seriella protokoll, t.ex. master/slave-protokoll som Modbus RTU, men även tillverkarspecifika Query/Response eller Producce/Conume-protokoll.
Typiska seriella tillämpningar
T.ex. frekvensomriktare, sensorer, ställdon, kontrollterminaler, streckkodsläsare, RFID-läsare eller industrivågar.
Funktioner och fördelar
Överföring av upp till 1 500 byte i båda riktningarna
Valbart Industrial Ethernet-nätverk (EtherCAT, Ethernet/IP, Modbus TCP eller PROFINET)
Webbaserade drag- och drop-konfigurationsgränssnitt
Industriellt temperaturområde från -25 till +70 °C.
Beprövad Anybus-teknik: NP40-nätverksprocessor
Säkerhetchip, säkerhetsbrytare och säker start (Secure båt)
Överföring av upp till 1.500 data-byte
Trenden är att överföra allt mer data. Därför är ANYBUS Communicator konstruerad för överföring av stora datamängder. Den kan ta emot 1.500 byte av data om överordnat SPSsändning och 1.500 byte data från SPS. Beroende på det överordnat industriella nätverket kan totalt upp till 3.000 byte överföras. Tack vare stöd för upp till 150 Modbus-kommandon kan även komplexa konfigurationer med flera knop bearbetas utan problem.
Drag- och släpp-webbgränssnitt
Konfigurationen av protokollkonvertern görs snabbt med det grafiska, webbaserade användargränssnittet. Ingen separat programvara behöver installeras. Öppna helt enkelt dina favoritprogram
Webbläsare och sätt igång.
Industriellt temperaturområde
Ett industriellt drifttemperaturområde från -25 till +70 °C ser till att Communicator övertygar även under krävande förhållanden.
Beprövad NP40-teknik
Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn. NP40 är tillämplig i många Embedded-program över hela världen och är det industriella riktmärket för tillförlitlig industriell kommunikation.
Säkerhetsströmbrytare
Även när det gäller sofistikerade säkerhetsåtgärder är den mänskliga faktorn fortfarande den främsta orsaken till brott mot säkerhetskraven. Därför har Communicator en säkerhetsbrytare som låser konfigurationen och förhindrar åtkomst till det webbaserade konfigurationsgränssnittet. När din konfiguration är avslutad, skjut säkerhetsbrytaren enkelt till låsningspositionen. Sedan tänds hänglås-LED på Communicator.
Säkerhetchip och säker start
För att kunna möta aktuella och framtida säkerhetsutmaningar är Communicator utrustad med det senaste Anybus-säkerhetschipet. "Secure Boot" - den säkra framkörningen - garanterar att mjukvaran inte har manipulerats.
Ethernet-konfigurationsanslutning
Tack vare Ethernet-konfigurationsanslutningen behövs ingen konfigurationskabel. Även anslutningen till protokollomvandlaren är enkel att göra, t.ex. runt den
Övervaka nätverkstrafik.
Ethernet-gränssnitt
- Protokollomvandlaren kan användas för flera Industrial Ethernet-protokoll
- Stöder Ethernet/IP, EtherCAT, Modbus TCP eller PROFINET (Modbus-TCP)
- Överföring av upp till 1.448 byte vid Ethernet/IP, 1486 byte vid EtherCAT, 1.500 byte vid Modbus-TCP och 1.024 byte vid PROFINET från och till protokollkonverterare
- Gratis nedladdning av firmware för Industrial Ethernet-protokoll från sidan av produkten
- Laddning av protokoll-firmware via webbaserat konfigurationsgränssnitt
2 x RJ45 Ethernet-anslutningar med 10/100 Mbit/s full duplex
- Linjenopologi med inbyggd switch
Optimerad för montering på din-skena
Den smala formfaktorn, framåtriktade nätverksanslutningar och förskruvningen av den seriella kabelanslutningen gör att Communicator snabbt och enkelt installeras och installeras
kan anslutas.
Diagnostik
Om du öppnar Communicator-webbgränssnittet, ser du omedelbart Profinet-anslutningens status och den seriella anslutningen. Du kan även se statusen för enskilda seriella noder. För analysändamål loggas den seriella sidan och händelser.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- Snabbmanual
- Skruvklämma 7-polig
- SpänningsförsörjningspanKONTAKT 3-polig
- Konfigurationsprogram finns att ladda ned
- (Nätenhet medföljer ej)
