Automation & pneumatik Automatisering Fjärrunderhåll Gränssnittsmodul

Anybus ABC3007 ABC3007 Seriell omvandlare RS-232, RS-485, Modbus RTU, Ethernet/IP 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

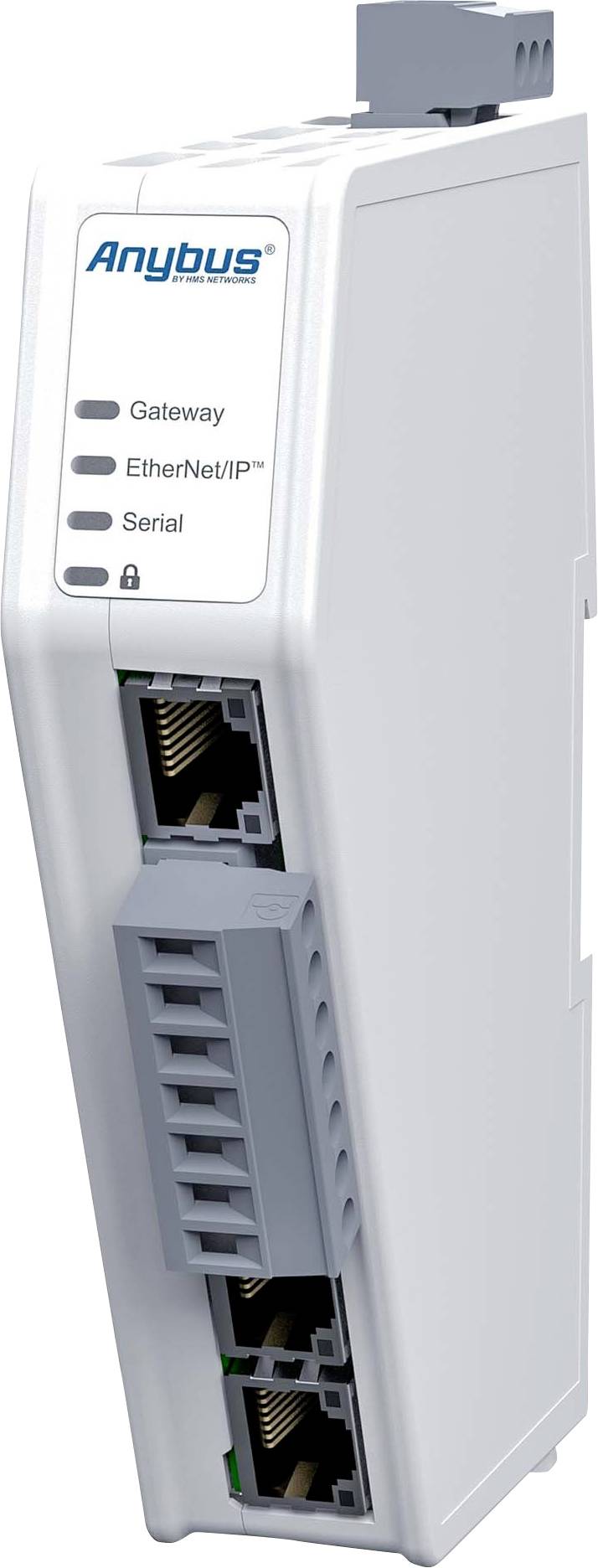

Industriell kommunikationsmodul med Ethernet- och seriella anslutningar, avsedd för dataöverföring i automationsnätverk.
Industriell kommunikationsmodul med Ethernet- och seriella anslutningar, avsedd för dataöverföring i automationsnätverk.
Anybus
Datablad (PDF)
Snabb leverans fre. 2 okt.

3 Styck

Antal

Toal (7 912,00 kr / stycken)
7 912,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • I leveransen ingår
  • Köps ofta tillsammans
  • Tillbehör

Tekniska specifikationer

  • Mått (L x B x H) med seriell anslutning och nätkontakt: 98 x 27 x 144 mm
  • Vikt 150 g
  • Knappar och strömbrytare: Återställningsknapp och säkerhetsbrytare
  • Led:er: Statusindikering för gateway samt för det överliggande industriella nätverket och det seriella subnätverket
  • IP-skyddsklass: IP20
  • HÖLJETS MATERIAL: PC ABS, UL 94 VO
  • Montering: Din-skena (35 * 7,5/15)
  • MILJÖ
  • Drifttemperatur -25 till +70 °C
  • Lagringstemperatur: Från 40 till 85 °C.
  • Relativ luftfuktighet: 0-95% icke-kondenserande
  • Inbyggnadshöjd: Upp till 2 000 m.
  • STRÖMFÖRSÖRJNING
  • Ingångsspänning 12 - 30 VDC
  • Strömförbrukning: Typiska värden: 160 mA vid 24 V, maximalt 400 mA vid 12 V.
  • Nätanslutning: 3-polig Phoenix kontakt
  • Skydd: Polvändnings- och kortslutningsskydd
  • SERIELL RS232/485-ANSLUTNING
  • Anslutningar 1 x RS232/RS485
  • Överföringshastighet: 1200 bitar/s till 128 kbit/s
  • Max. Antal stationer 31
  • Isolering: Galvanisk separering
  • Kontakt: 7-polig Phoenix-kontakt
  • Max. Antal knop: 31
  • MODBUS RTU
  • Driftsätt:
  • Funktioner som stöds 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
  • Max. Antal kommandon: 150
  • Ingångsstorlek: 1024 byte
  • Utgångsdata: 1024 byte
  • ETHERNET-ANSLUTNINGAR
  • Anslutningar 2 x Ethernet
  • Isolering: Galvanisk separering
  • Bithastighet 10/100 Mbit/s full duplex
  • Kontakt RJ45
  • Switch: Dual Port cut-through switch
  • ETHERNET, IP
  • Driftsätt: Adapter (slave)
  • Meddelanden: Implicit och explicit
  • Max. Antal skanneranslutningar: 1 ingång/utgång ("Exclusive owner"-anslutning), 3 "listen only"- eller "Input only"-anslutningar
  • Ingångsstorlek: 1 448 byte (med "Large forward open")
  • Utgångsdatamängd: 1 448 byte (med "Large forward open")
  • Nätverksredundans: Device Level ring (DLR), beacon-based
  • quick Connect: Klass B.
  • Certifiering ODVA-godkänd
Typ av produkt

Seriell omvandlare

Gränssnitt

RS-232

RS-485

Modbus RTU

Ethernet/IP

Typ

ABC3007

Max. drifttemperatur

+70 °C

Min. drifttemperatur

-25 °C

Driftspänning (specifikationer)

12-30 V/DC

Drifttemperatur

-25 till +70 °C

Mått.

(B x H) 27 mm x 144 mm

Max. strömförbrukning

400 mA

Höjd

144 mm

Bredd

27 mm

Tillverkarnr.

ABC3007

Gränssnitt

Ethernet, IP

Strömförbrukning

160 mA

UKCA

Ja

Plastfri förpackning

Plastfri förpackning

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Gränssnitt
Driftspänning (specifikationer)
Typ av produkt

Anybus ABC3007 ABC3007 Seriell omvandlare RS-232, RS-485, Modbus RTU, Ethernet/IP 1 st
Anybus ABC3007 ABC3007 Seriell omvandlare RS-232, RS-485, Modbus RTU, Ethernet/IP 1 st

2476383


Denna artikel
RS-232RS-485Modbus RTUEthernet/IP
12-30 V/DC
Seriell omvandlare
Anybus AB7702 AB7702 Gateway LAN, Modbus, RS-232, RS-485 12 V/DC, 24 V/DC 1 st
Anybus AB7702 AB7702 Gateway LAN, Modbus, RS-232, RS-485 12 V/DC, 24 V/DC 1 st

1386501


LANModbusRS-232RS-485
9 - 32 V/DC
Gateway
Anybus AB7007 EtherNet/IP, Modbus-TCP Seriell omvandlare RS-232, RS-422, RS-485, D-subminiatyr med galvanisering, Ethernet 24 V/DC 1 st
Anybus AB7007 EtherNet/IP, Modbus-TCP Seriell omvandlare RS-232, RS-422, RS-485, D-subminiatyr med galvanisering, Ethernet 24 V/DC 1 st

2274480


RS-232RS-422RS-485D-subminiatyr med galvaniseringEthernet
Seriell omvandlare
Anybus AB7072 EtherNet/IP, Modbus-TCP Seriell omvandlare RS-232, RS-422, RS-485, D-subminiatyr med galvanisering, Ethernet 24 V/DC 1 st
Anybus AB7072 EtherNet/IP, Modbus-TCP Seriell omvandlare RS-232, RS-422, RS-485, D-subminiatyr med galvanisering, Ethernet 24 V/DC 1 st

2274484


RS-232RS-422RS-485D-subminiatyr med galvaniseringEthernet
Seriell omvandlare
Anybus AB7028 Modbus-TCP Seriell omvandlare RS-422, RS-232, RS-485 24 V/DC 1 st
Anybus AB7028 Modbus-TCP Seriell omvandlare RS-422, RS-232, RS-485 24 V/DC 1 st

2390245


RS-422RS-232RS-485
Seriell omvandlare
Anybus ABC3028 ABC3028 Seriell omvandlare RS-485, RS-232, Modbus RTU 1 st
Anybus ABC3028 ABC3028 Seriell omvandlare RS-485, RS-232, Modbus RTU 1 st

2476384


RS-485RS-232Modbus RTU
12-30 V/DC
Seriell omvandlare

Dokument & nedladdningar

Datablad

Datablad 2476383 Anybus ABC3007 ABC3007 Seriell omvandlare RS-232, RS-485, Modbus RTU, Ethernet/IP 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2476383 Anybus ABC3007 ABC3007 Seriell omvandlare RS-232, RS-485, Modbus RTU, Ethernet/IP 1 st

Beskrivning

Protokollkonverteraren kan överföra stora datamängder, är tack vare sin drag & Drop-webbgränssnitt enkel att konfigurera och bygger på den beprövade Anybus-tekniken.

Konverterar nästan alla seriellt protokoll
Communicator kan konvertera nästan alla seriella protokoll, t.ex. master/slave-protokoll som Modbus RTU, men även tillverkarspecifika Query/Response eller Producce/Conume-protokoll.

Typiska seriella tillämpningar
T.ex. frekvensomriktare, sensorer, ställdon, kontrollterminaler, streckkodsläsare, RFID-läsare eller industrivågar.

Funktioner
Överföring av upp till 1.448 databyte i båda riktningarna (obligatoriskt som ett ”large forward open”)
Omvandlar standardiserade och proprietära RS-232/485-protokoll
Webbaserade drag- och drop-konfigurationsgränssnitt
Industriellt temperaturområde från -25 till +70 °C.
Beprövad Anybus-teknik: NP40-nätverksprocessor
Säkerhetchip, säkerhetsbrytare och säker start (Secure båt)

Överföring av upp till 1.448 data-byte
Trenden är att överföra allt mer data. Därför är ANYBUS Communicator konstruerad för överföring av stora datamängder. Den kan sända 1.448 byte till högre SPS-data och ta emot 1.448 byte data från SPS-systemet, vilket innebär att 2.896 byte kan överföras (”large open forward” krävs). Tack vare stöd för upp till 150 Modbus-kommandon kan även komplexa konfigurationer med flera knop bearbetas utan problem.

Ethernet/IPTM Device Level-ring
För att säkerställa att kommunikationen inte avbryts även när kabelbrott bryts stöder Communicator Level Ring med Beacon-läge för medieredundans, nätverksidentifiering och felsökning.

Drag- och släpp-webbgränssnitt
Konfigurationen av protokollkonvertern görs snabbt med det grafiska, webbaserade användargränssnittet. Ingen separat programvara behöver installeras. Öppna bara din webbläsare och sätt igång.

Industriellt temperaturområde
Ett industriellt drifttemperaturområde från -25 till +70 °C ser till att Communicator övertygar även under krävande förhållanden.

Beprövad NP40-teknik
Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn. NP40 är tillämplig i många Embedded-program över hela världen och är det industriella riktmärket för tillförlitlig industriell kommunikation.

Säkerhetsströmbrytare
Även när det gäller sofistikerade säkerhetsåtgärder är den mänskliga faktorn fortfarande den främsta orsaken till brott mot säkerhetskraven. Därför har Communicator en säkerhetsbrytare som låser konfigurationen och förhindrar åtkomst till det webbaserade konfigurationsgränssnittet. När din konfiguration är avslutad, skjut säkerhetsbrytaren enkelt till låsningspositionen. Sedan tänds hänglås-LED på Communicator.

Säkerhetchip och säker start
För att kunna möta aktuella och framtida säkerhetsutmaningar är Communicator utrustad med det senaste Anybus-säkerhetschipet. Den säkra körningen garanterar att den fasta programvaran inte manipuleras.

Ethernet-konfigurationsanslutning
Tack vare Ethernet-konfigurationsanslutningen behövs ingen konfigurationskabel. Även anslutningen till protokollomvandlaren är enkel att göra, till exempel för att övervaka nätverkstrafiken.

Optimerad för montering på din-skena
Den smala formfaktorn, framåtriktade nätverksanslutningar och förskruvningen av den seriella kabelanslutningen gör att Communicator snabbt och enkelt kan installeras och anslutas.

Diagnostik
Om du öppnar Communicator-webbgränssnittet, ser du omedelbart Profinet-anslutningens status och den seriella anslutningen. Du kan även se statusen för enskilda seriella noder. För analysändamål loggas den seriella sidan och händelser.

Support
Ibland stöter du på ett problem som du behöver hjälp med. Därför har vi infört en supportsida med kontaktinformation i användargränssnittet. Det finns även en brytyta för att skapa ett supportpaket för att förenkla felsökning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • Snabbmanual
  • Skruvklämma 7-polig
  • SpänningsförsörjningspanKONTAKT 3-polig
  • Konfigurationsprogram finns att ladda ned
  • (Nätenhet medföljer ej)

Beskrivning

Protokollkonverteraren kan överföra stora datamängder, är tack vare sin drag & Drop-webbgränssnitt enkel att konfigurera och bygger på den beprövade Anybus-tekniken.

Konverterar nästan alla seriellt protokoll
Communicator kan konvertera nästan alla seriella protokoll, t.ex. master/slave-protokoll som Modbus RTU, men även tillverkarspecifika Query/Response eller Producce/Conume-protokoll.

Typiska seriella tillämpningar
T.ex. frekvensomriktare, sensorer, ställdon, kontrollterminaler, streckkodsläsare, RFID-läsare eller industrivågar.

Funktioner
Överföring av upp till 1.448 databyte i båda riktningarna (obligatoriskt som ett ”large forward open”)
Omvandlar standardiserade och proprietära RS-232/485-protokoll
Webbaserade drag- och drop-konfigurationsgränssnitt
Industriellt temperaturområde från -25 till +70 °C.
Beprövad Anybus-teknik: NP40-nätverksprocessor
Säkerhetchip, säkerhetsbrytare och säker start (Secure båt)

Överföring av upp till 1.448 data-byte
Trenden är att överföra allt mer data. Därför är ANYBUS Communicator konstruerad för överföring av stora datamängder. Den kan sända 1.448 byte till högre SPS-data och ta emot 1.448 byte data från SPS-systemet, vilket innebär att 2.896 byte kan överföras (”large open forward” krävs). Tack vare stöd för upp till 150 Modbus-kommandon kan även komplexa konfigurationer med flera knop bearbetas utan problem.

Ethernet/IPTM Device Level-ring
För att säkerställa att kommunikationen inte avbryts även när kabelbrott bryts stöder Communicator Level Ring med Beacon-läge för medieredundans, nätverksidentifiering och felsökning.

Drag- och släpp-webbgränssnitt
Konfigurationen av protokollkonvertern görs snabbt med det grafiska, webbaserade användargränssnittet. Ingen separat programvara behöver installeras. Öppna bara din webbläsare och sätt igång.

Industriellt temperaturområde
Ett industriellt drifttemperaturområde från -25 till +70 °C ser till att Communicator övertygar även under krävande förhållanden.

Beprövad NP40-teknik
Communicator bygger på den beprövade ANYBUS NP40-nätverksprocessorn. NP40 är tillämplig i många Embedded-program över hela världen och är det industriella riktmärket för tillförlitlig industriell kommunikation.

Säkerhetsströmbrytare
Även när det gäller sofistikerade säkerhetsåtgärder är den mänskliga faktorn fortfarande den främsta orsaken till brott mot säkerhetskraven. Därför har Communicator en säkerhetsbrytare som låser konfigurationen och förhindrar åtkomst till det webbaserade konfigurationsgränssnittet. När din konfiguration är avslutad, skjut säkerhetsbrytaren enkelt till låsningspositionen. Sedan tänds hänglås-LED på Communicator.

Säkerhetchip och säker start
För att kunna möta aktuella och framtida säkerhetsutmaningar är Communicator utrustad med det senaste Anybus-säkerhetschipet. Den säkra körningen garanterar att den fasta programvaran inte manipuleras.

Ethernet-konfigurationsanslutning
Tack vare Ethernet-konfigurationsanslutningen behövs ingen konfigurationskabel. Även anslutningen till protokollomvandlaren är enkel att göra, till exempel för att övervaka nätverkstrafiken.

Optimerad för montering på din-skena
Den smala formfaktorn, framåtriktade nätverksanslutningar och förskruvningen av den seriella kabelanslutningen gör att Communicator snabbt och enkelt kan installeras och anslutas.

Diagnostik
Om du öppnar Communicator-webbgränssnittet, ser du omedelbart Profinet-anslutningens status och den seriella anslutningen. Du kan även se statusen för enskilda seriella noder. För analysändamål loggas den seriella sidan och händelser.

Support
Ibland stöter du på ett problem som du behöver hjälp med. Därför har vi infört en supportsida med kontaktinformation i användargränssnittet. Det finns även en brytyta för att skapa ett supportpaket för att förenkla felsökning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • Snabbmanual
  • Skruvklämma 7-polig
  • SpänningsförsörjningspanKONTAKT 3-polig
  • Konfigurationsprogram finns att ladda ned
  • (Nätenhet medföljer ej)
