1/3

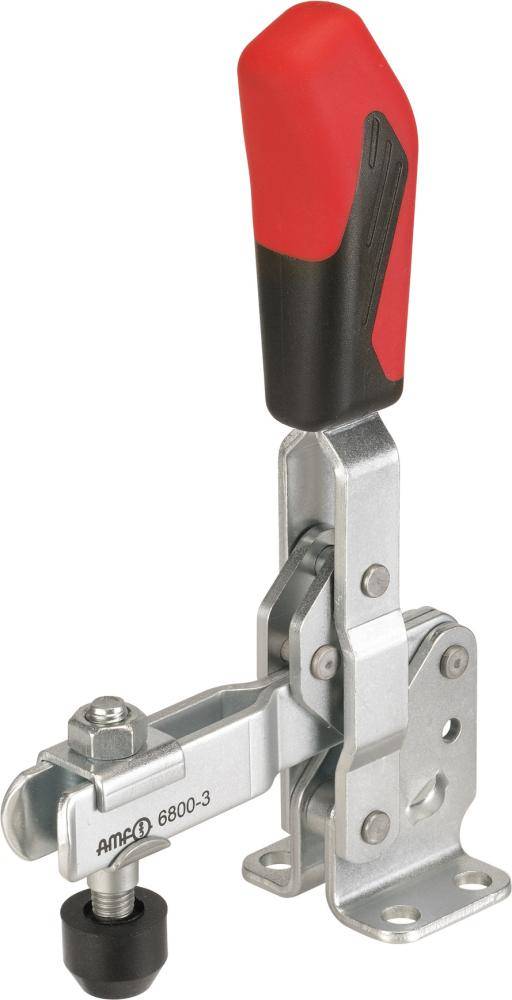

Andreas Maier Schloss-u. Werkzeugfabrik 90043 Klämelement-set
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Klämelement-set
Borr-Ø
8.6 mm
Ytterlängd
141 mm
Total längd
185 mm
Bredd
185 mm
Höjdpunkter & detaljer
Spännelement
- Tryckskruv M8 x 65
- Konstruktion: Horisontell fot
- Fotstorlek 64 x 53 mm
- Storlek 4
- Hållkraft F1: 1,7 KN
- Hållkraft F2: 3 KN
- Höjd ca 221 mm
- Längd öppen 141 x 130 mm
- Märke: AMF
- Spännhöjd 42,5 mm
Tekniska specifikationer
- Lodrätt spänndon nr | storlek 4 230mmx140mm
- Minsta kvantitet: 1 st.
- Storlek 4
- Hållkraft (F1): 1,7KN
- Hållkraft (F2): 3,0 KN
- Höjd: 221mm
- Längd: 141mm
- Tryckskruv: M 8 x 65
- Öppningsvinkel α: 105°
- Vikt: 630g
- Typ av produkt
Klämelement-set
- Borr-Ø
8.6 mm
- Ytterlängd
141 mm
- Total längd
185 mm
- Bredd
185 mm
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 Klämelement-set
Beskrivning

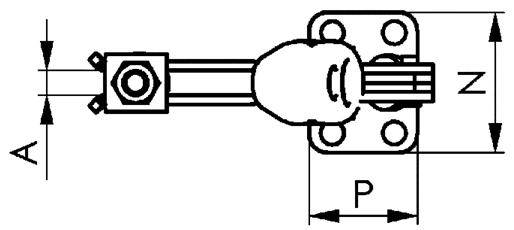

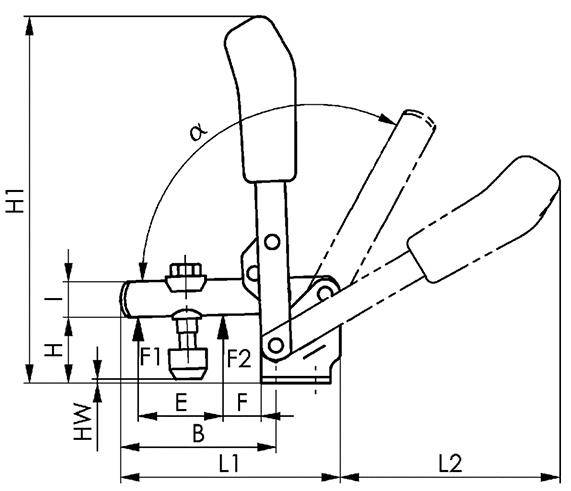

Med vågrät fot ytterligare tekniska egenskaper: · F: 16 mm · a*: 60° · P 53mm · L: -Mm · K: 13 mm · C: 32 mm · D: 8,6 mm · a: 105° · F1: 1,7KN · L2: 130 mm · HW min: -6mm · L1: 141mm · I: 20 mm · F2: 3KN · B 101 mm · M1: · hål-Ø: 8,6 mm · H 42,5 mm · N: 64 mm · E: 54 mm · M 43,5 -46,5 mm · A 10 mm · H1: 221mm · HW max. 22,5 mm · Spännvidd: 54 mm
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 21020701
